Поляризационные селекторы (OMT) приёмопередающие спутниковые: 9 моделей. Ортомодовые преобразователи приёма и передачи для облучателей земных станций.
3,4 – 31 ГГц
Диапазон частот
9
Моделей в серии
по таблице исполнений
Соединитель
Описание
Серия KADAMM СП-С — 9 моделей в диапазоне 3,4 – 31 ГГц. Модели различаются: частоты, потери, КСВН, кроссполяризационная развязка, развязка портов.

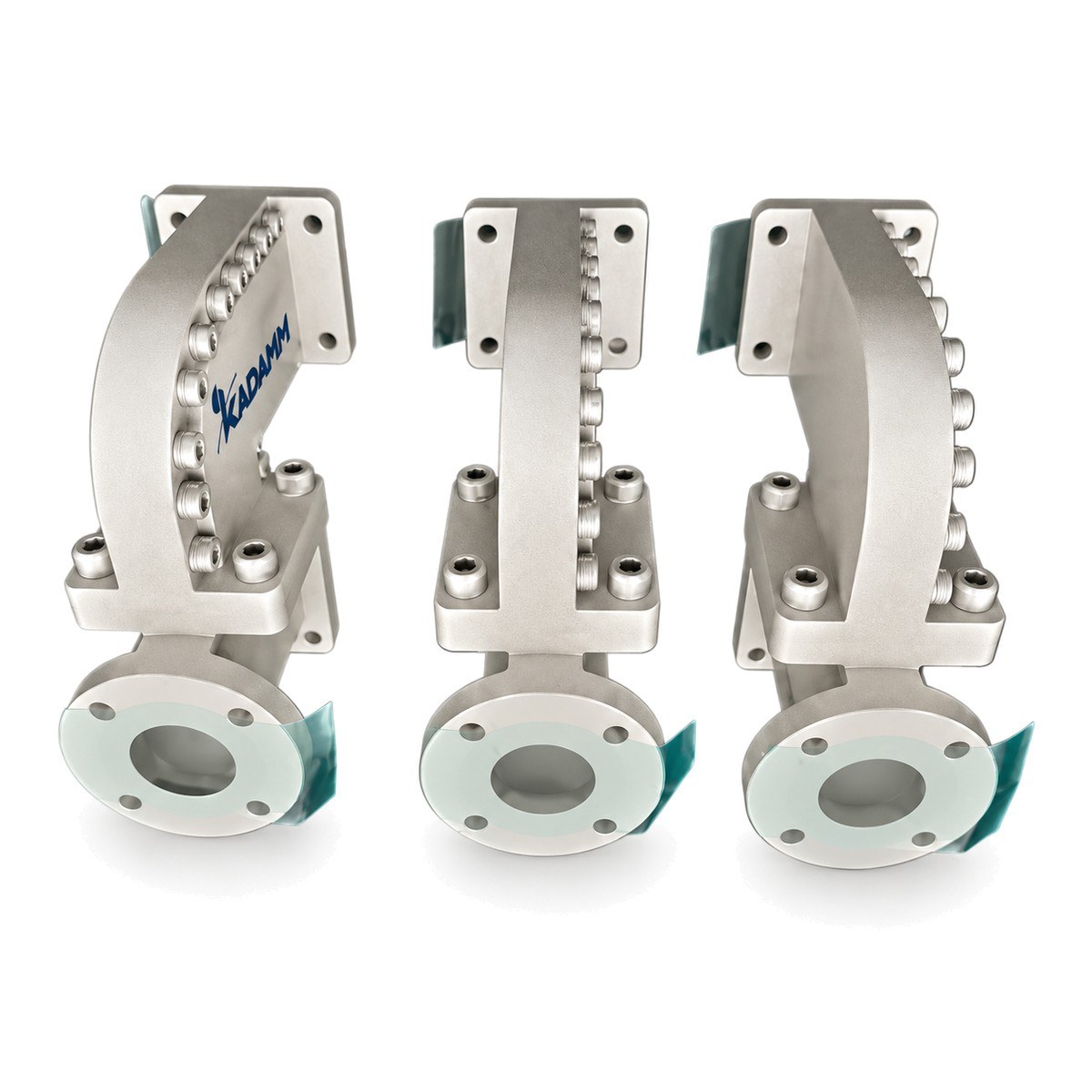

Поляризационный селектор (ортомодовый преобразователь, OMT) разделяет две ортогональные поляризации общего волновода облучателя на два прямоугольных волновода. В приёмопередающем исполнении плечи рассчитаны на разные полосы: по одному идёт сигнал передачи, по другому — приёма, с высокой развязкой между ними.
В серии KADAMM СП-С — 9 моделей; полосы, развязка, кроссполяризационная развязка и мощность — в таблице.
Поляризационный селектор, или ортомодовый преобразователь (OMT), разделяет две ортогональные поляризации общего волновода облучателя на два прямоугольных волновода. В приёмопередающем исполнении плечи рассчитаны на разные полосы: по одному идёт сигнал передачи, по другому — приёма, с высокой развязкой между ними.
Это основной узел простых облучателей земных станций, где приём и передача идут в ортогональных линейных поляризациях: селектор ставят за облучателем, к плечам подключают передатчик и малошумящий конвертер.
Поляризационный селектор разделяет в общем круглом или квадратном волноводе две ортогональные линейные поляризации и выводит их в отдельные порты.
Главные параметры — развязка между портами и кроссполяризационная развязка: сколько сигнала одной поляризации проникает в канал другой.
По таблице исполнений KADAMM СП-С: вносимое ослабление от 0,1 до 0,5 дБ; КСВН от 1,15 до 1,4 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Устройство и принцип работы
Общий порт — квадратный или круглый волновод со стороны облучателя. Одна поляризация проходит прямо в продольное плечо, вторая отводится боковым плечом через щель или ответвление в стенке. Согласующие элементы и фильтрующие участки плеч обеспечивают развязку и согласование в своих полосах.
Волны двух ортогональных поляризаций в общем волноводе не взаимодействуют. Продольное плечо пропускает волну с полем, параллельным его узкой стенке, и не возбуждается ортогональной; боковое плечо возбуждается только ортогональной волной. Разные полосы плеч добавляют частотную развязку к поляризационной.
Ключевые особенности
Диапазон 3,4 – 31 ГГцСерия KADAMM СП-С перекрывает диапазоны IEEE C, X, Ku, K.
9 моделей в серииРазличаются: частоты, потери, КСВН, кроссполяризационная развязка, развязка портов.
Приём и передачаПлечи на полосы передачи и приёма спутникового диапазона.
Высокая развязкаРазвязка между плечами — в таблице.
КроссполяризацияКроссполяризационная развязка — для каждой модели.
Для облучателяУстанавливается за облучателем зеркальной антенны.
Серия в цифрах
Параметр
По серии
Моделей в серии
9
Диапазон частот серии
3,4 – 31 ГГц
Вносимые потери
0,1–0,5 дБ
КСВН
1,15–1,4
Кроссполяризационная развязка
30–35 дБ
Развязка портов
35–45 дБ
Волноводный интерфейс
WR90; WR137; WR137 / WR229; WR75; WR51; WR42
Материал
алюминий
Чем отличается от других исполнений
Диплексеры облучателей (серия ДП-С)Селектор дополнен фильтрами — выше развязка и есть четырёхпортовые исполнения.
Облучающие системы (серия ОБЛ-С)Селектор вместе с облучателем.
Поляризационные селекторы общего назначения (серии СП)Одна полоса для обоих плеч, без приёмопередающего разделения.
Исполнения серии
Артикул
Частоты, ГГц
Потери, дБ
КСВН
Кроссполяризационная развязка, дБ
Развязка портов, дБ
Волноводный интерфейс
Общий порт
Материал
KADAMM СП-С-10700/14500
10,7-14,5
0,1
1,25
30
35
WR75
уточняйте у менеджера
алюминий
KADAMM СП-С-10700/14800
10,7-14,8
0,1
1,25
30
35
WR75
уточняйте у менеджера
алюминий
KADAMM СП-С-15000/22000
15-22
0,5
1,4
35
45
WR51
уточняйте у менеджера
алюминий
KADAMM СП-С-17700/19700
17,7-19,7
0,15
1,25
35
40
WR42
уточняйте у менеджера
алюминий
KADAMM СП-С-3400/6725
3,4-6,725
0,1
1,2
35
35
WR137 / WR229
уточняйте у менеджера
алюминий
KADAMM СП-С-5800/7200
5,8-7,2
0,1
1,2
35
35
WR137
уточняйте у менеджера
алюминий
KADAMM СП-С-9300/9800
9,3-9,8
0,2
1,15
35
35
WR90
уточняйте у менеджера
алюминий
KADAMM СП-С-DBS
17,3-18,4 / 10,7-12,75 (передача / приём)
—
1,2 / 1,25 (передача / приём)
35
—
—
—
—
KADAMM СП-С-Ka
27,5-31 / 17,7-21,2 (передача / приём)
0,1 / 0,15 (передача / приём)
1,25
35
—
—
—
—
Предельные значения: потери — не более; КСВН — не более; кроссполяризационная развязка — не менее; развязка портов — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Прочие параметры
Указаны у части моделей серии; у остальных параметр не нормируется.
Параметр
Значение
Средняя мощность, Вт
500 — KADAMM СП-С-Ka
Развязка Tx–Rx, дБ, не менее
85 — KADAMM СП-С-DBS
Рабочая температура, °C
-40…+70 — KADAMM СП-С-Ka
Как читать параметры
Параметр
Что означает
Диапазон частот, ГГц
Полосы передачи и приёма. В серии: 3,4–27,5 ГГц.
Вносимые потери, дБ
Потери в плечах. В серии: 0,1–0,5 дБ.
КСВН
Согласование портов. В серии: 1,15–1,4.
Кроссполяризационная развязка, дБ
Подавление чужой поляризации в каждом плече. В серии: 30–35 дБ.
Как подобрать
ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 3,4 – 31 ГГц.
ВолноводСечение общего порта — по облучателю антенны.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.
Выбор внутри серии KADAMM СП-С: вносимые потери, дБ — от 0,1 / 0,15 (передача / приём) у KADAMM СП-С-Ka до 0,5 у KADAMM СП-С-15000/22000; КСВН — от 1,15 у KADAMM СП-С-9300/9800 до 1,4 у KADAMM СП-С-15000/22000; кроссполяризационная развязка, дБ — от 35 у KADAMM СП-С-17700/19700 до 30 у KADAMM СП-С-10700/14500.
Полосы передачи и приёма — по системе.
Развязка Tx–Rx — по мощности передатчика и чувствительности приёмника.
Мощность — по передатчику.
Интерфейсы — по облучателю, передатчику и конвертеру.
Монтаж и эксплуатация
Селектор крепят за облучателем; поворотом облучающей системы плоскости поляризации плеч совмещают с поляризацией спутника. Соединения герметизируют, свободный порт закрывают согласованной нагрузкой.
Применение
Облучатели спутниковых антенн, двухполяризационные радиорелейные линии, поляризационные измерения.
Земные станции спутниковой связиРазделение приёма и передачи в ортогональных поляризациях.
Терминалы непосредственного приёмаПодключение конвертера и передатчика к облучателю.
Модернизация облучателейЗамена селектора на другой диапазон.
Комплект поставки
Комплект поставки модели серии KADAMM СП-С: поляризационный селектор, паспорт изделия.
Нормативная база и термины
✓
ГОСТ 18238-72 — линии передачи СВЧ: прямоугольный и коаксиальный волновод, термины
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов, фланцы; КСВН
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM СП-С — по ГОСТ 23221-78, характеристики моделей KADAMM СП-С могут уточняться без уведомления.
Поставляем Поляризационные селекторы (OMT) приёмопередающие спутниковые KADAMM СП-С под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
