Волноводный узел, объединяющий или разделяющий два ортогонально поляризованных сигнала в круглом волноводе двухполяризационной антенны: исполнения прямого крепления (direct-mount) и раздельного (split-mount), развязка не менее 35 дБ, КСВН типично не более 1,3.

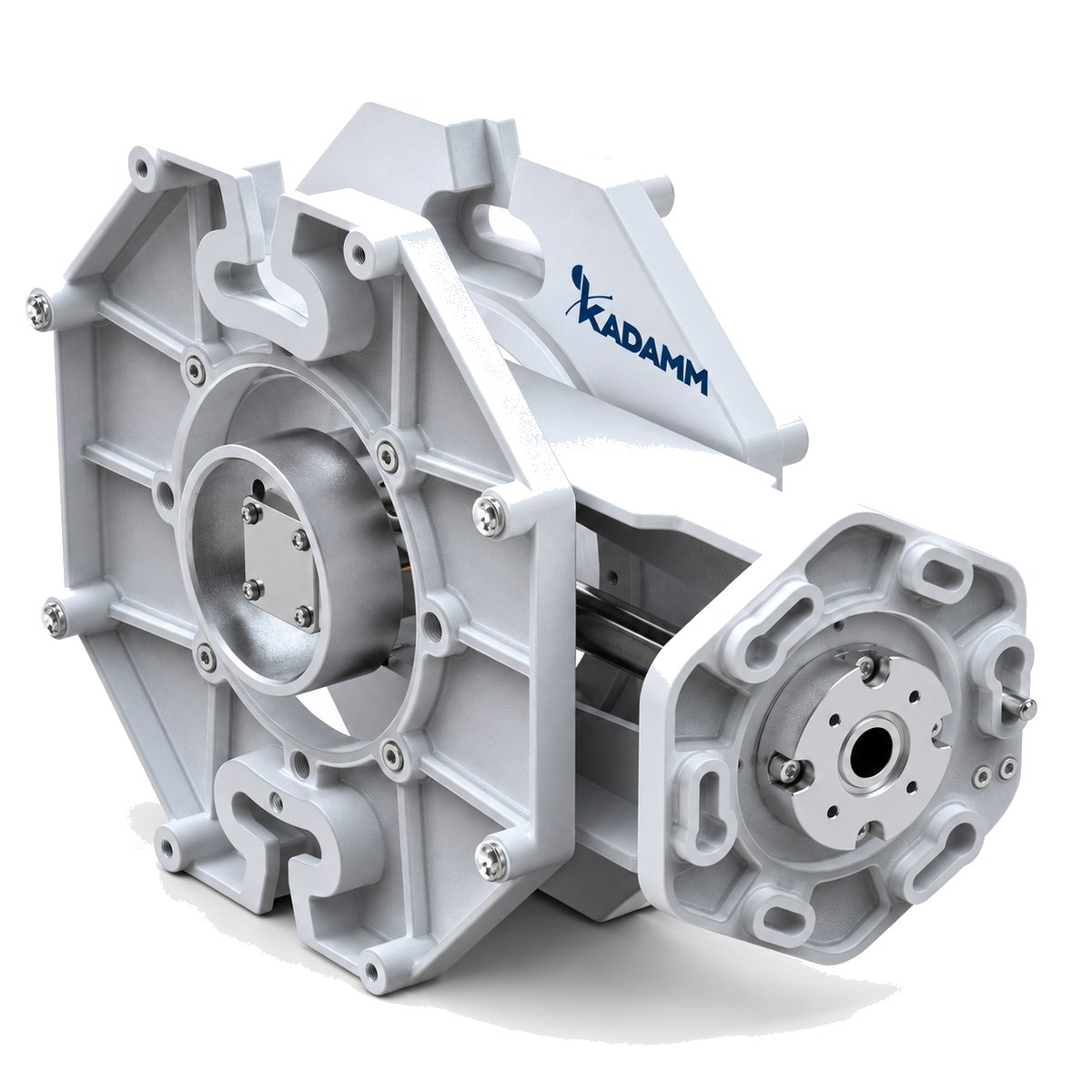

KADAMM OMT — ортомодовый преобразователь для радиорелейных антенн, диапазоны 5,9–86 ГГц. Основные данные: поляризационная развязка ≥35 дБ; ксвн (типично) ≤1,3; вносимые потери 0,3–1,5 дБ; исполнения Прямое / раздельное; масса нетто ≤3,0 / ≤0,6 кг.
Ортомодовый преобразователь разделяет в одном волноводе две ортогональные поляризации и выводит их на два порта. С ним одна двухполяризационная антенна обслуживает две радиорелейные станции или одну станцию с поляризационным уплотнением (XPIC): пропускная способность пролёта удваивается без второй антенны.
Главные параметры — поляризационная развязка (сколько сигнала одной поляризации просачивается в другую) и вносимые потери. Исполнения Direct-mount ставят радиостанции прямо на антенну, Split-mount соединяют через гибкий волновод, когда ODU стоят отдельно.
Подбор ведут по трём параметрам: диапазон частот, интерфейс антенны и интерфейс радиостанции (фланец по IEC 60153). Таблица исполнений на этой странице показывает, какие варианты есть для каждого диапазона.
Исполнение: масса ≤3,0 / ≤0,6 кг, рабочая температура −40…+60 °C.
Вносимые потери по диапазонам, дБ (S — split-mount, D — direct-mount)
| Параметр | 6W | 7W | 10W / 11G | 13G / 15G / 18G | 23G | 26G / 28G | 32G / 38G | 42G | 80G |
|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот, ГГц | 5,9–7,1 | 7,1–8,5 | 10,1–11,7 | 12,75–19,7 | 21,2–23,6 | 24,25–29,5 | 31,8–40 | 40,5–43,5 | 71–85 |
| Split-mount (S), не более | — | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | — | — |
| Direct-mount (D), не более | 0,4 | 0,4 | 0,4 | 0,4–0,6 | 0,6 | 0,8 | 1,0 | 1,0 | 1,5 |
| Интерфейс ODU (IEC 60153) | R70 | R84 | R100 | R120 / R140 / R220 | R220 | R320 | R320 | R400 | R740 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризационная развязка, дБ | ≥35 (80G: ≥30) |
| КСВН | ≤1,3 типично (80G: ≤1,5) |
| Антенный интерфейс | Интерфейс антенн KADAMM или заказной |
| Параметр | Значение |
|---|---|
| Материал | Алюминиевый сплав |
| Direct-mount: размеры | 349 × 110 × 258 мм |
| Direct-mount: масса брутто / нетто | ≤4,0 / ≤3,0 кг |
| Direct-mount: упаковка | 410 × 170 × 320 мм |
| Split-mount: размеры | 84 × 84 × 49 мм |
| Split-mount: масса брутто / нетто | ≤1,0 / ≤0,6 кг |
| Split-mount: упаковка | 114 × 114 × 80 мм |
| Рабочая температура | −40…+60 °C |
Радиорелейные линии операторов связи, энергетиков, нефтегазовых и транспортных компаний: резервирование, поляризационное уплотнение и сопряжение антенн и радиостанций разных производителей.
Компонент заказывают вместе с антенной под конкретный диапазон и радиостанцию; по модели ODU подберём исполнение.
Диапазон. По частоте пролёта.
Интерфейс антенны. Под антенну KADAMM или заказной.
Интерфейс ODU. Фланец радиостанции по IEC 60153.
Ортомодовый преобразователь KADAMM OMT выбранного диапазона и исполнения (direct-mount или split-mount) с крепежом к антенне. Гибкие волноводы для split-mount — по запросу; уточняйте у менеджера.
| Параметр | OMT | Coupler | ODU-A |
|---|---|---|---|
| Фото |  |  |  |
| Диапазон частот | 5,9–86 ГГц (по типу) | 5,9–86 ГГц (по типу) | 10,7–11,7 ГГц |
| Поляризация | две ортогональные | — | — |
| Тип | ортомодовый преобразователь, прямое / раздельное крепление | направленный ответвитель 3 / 6 дБ | адаптер ODU |
| Карточка | Эта модель | Открыть | Открыть |
Нужны три вещи: диапазон пролёта, тип антенны и модель радиостанции (ODU) с её фланцем. По ним выбирают исполнение из таблицы на этой странице; если стандартного интерфейса нет, вариант делают под заказ. Для заказного исполнения понадобится ещё и чертёж посадочного места антенны.
Пришлите модели антенны и ODU и частоты пролёта — подберём исполнение и проверим, сколько потерь узел добавит в энергетику линии; при необходимости предложим антенну KADAMM с подходящим интерфейсом. Готовое исполнение с нужными интерфейсами поставляется вместе с крепежом и уплотнениями.
Вносимые потери узла вычитают из энергетики линии на том конце, где он стоит: если узлы стоят на обоих концах, их потери складываются. По таблице характеристик видно, сколько теряется в каждом диапазоне. Поэтому узлы с меньшими потерями особенно ценны на длинных пролётах и верхних диапазонах.
Запас на замирания при этом должен остаться достаточным для требуемой готовности линии. Расчёт пролёта с учётом всех элементов тракта сделаем по координатам, частоте и моделям оборудования. Если запаса не хватает, увеличивают диаметр антенн или выбирают узел с меньшими потерями.
Узел устанавливают на консоль антенны или между антенной и ODU, фланцы затягивают равномерно по кругу, уплотнительные кольца ставят новые. После монтажа проверяют герметичность и отсутствие перекосов волноводов. Волноводные фланцы не должны нести нагрузку от массы радиостанции — её принимает консоль.
Работы ведут при выключенных передатчиках; поляризацию на обоих концах выставляют одинаково. Комплект крепежа под вашу антенну и радиостанцию уточняйте у менеджера при заказе. После включения проверяют уровни на обоих концах линии и сравнивают их с расчётом пролёта.
Да, интерфейсы антенны и радиостанции выполняют под заказ, если стандартного варианта в таблице нет. Для этого нужны модель радиостанции, тип фланца и диапазон частот, а для антенны — её модель или чертёж интерфейса. Заказное исполнение проверяют на КСВН и потери так же, как серийное.
Сроки и стоимость заказного исполнения уточняйте у менеджера. Пришлите данные оборудования — проверим, есть ли готовый вариант, и предложим решение. Обычно хватает модели радиостанции и диапазона — остальное подберут по документации на неё и на антенну.
Артикул для заказа — KADAMM OMT, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM OMT могут уточняться без уведомления.
Поставляем KADAMM OMT — ортомодовый преобразователь (поляризационный дуплексер) для двухполяризационных радиорелейных антенн, 6–86 ГГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
