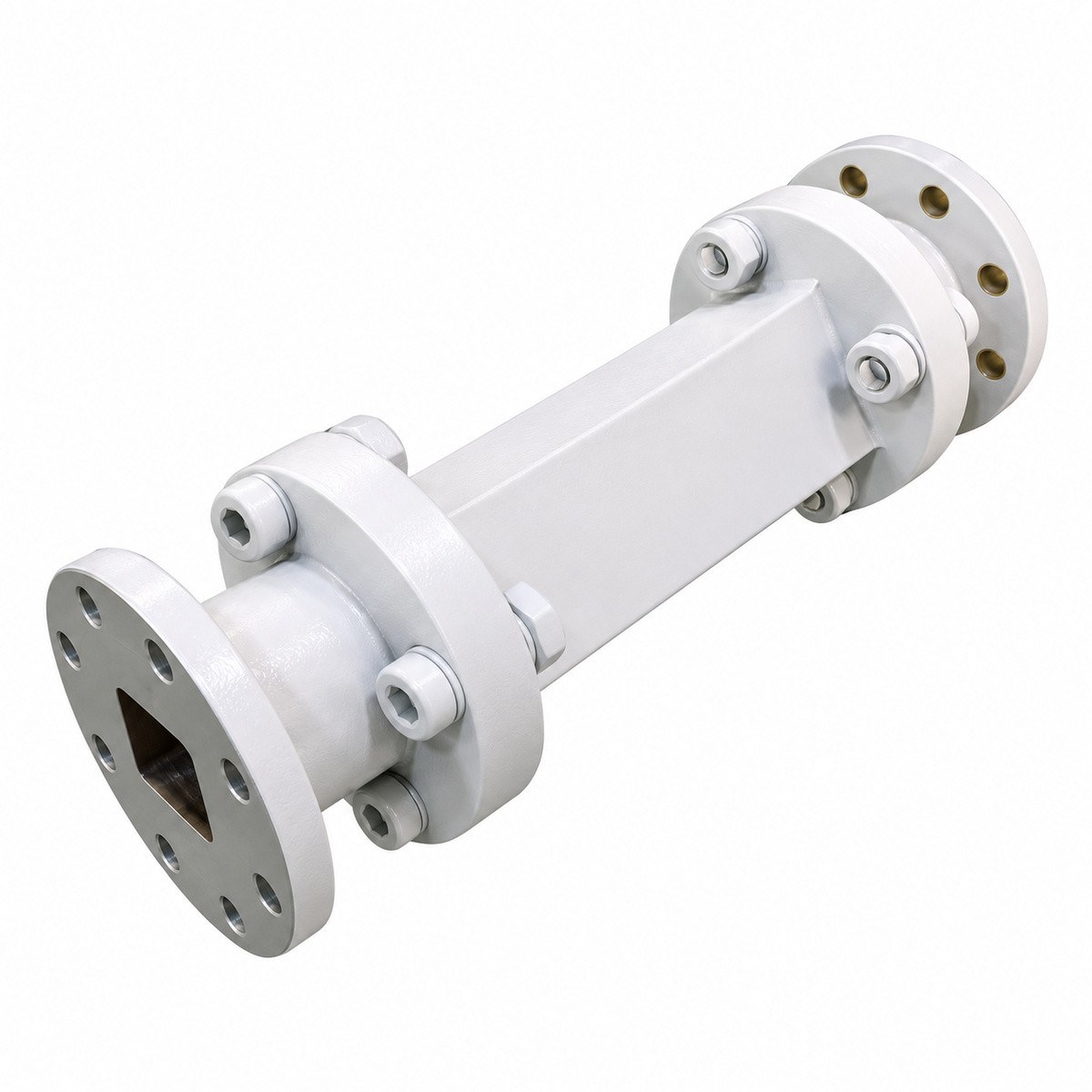

Поляризаторы-септумы приёмопередающие: 4 модели в диапазоне 3,625 – 53 ГГц. Поляризаторы с перегородкой (септумом) для облучателей спутниковых антенн с приёмом и передачей.
Серия KADAMM ПКП-СП — 4 модели в диапазоне 3,625 – 53 ГГц. Модели различаются: частоты, мощн., КСВН, эллипт., волноводный интерфейс Tx / Rx.
Поляризатор-септум делит круглый волновод облучателя ступенчатой перегородкой: волна правой и левой круговой поляризации выходит в разные прямоугольные порты. Один узел одновременно работает в полосе приёма и в полосе передачи, поэтому облучатель спутниковой антенны получается компактнее схемы «поляризатор + селектор + диплексер».
В серии KADAMM ПКП-СП — 4 модели; полосы приёма и передачи, КСВН, коэффициент эллиптичности, мощность и диаметр общего порта — в таблице. Фланцы и материал уточняйте у менеджера.
Поляризатор круговой поляризации превращает линейно поляризованную волну в волну с круговой поляризацией и обратно; это не поляризационный селектор, который разделяет две линейные поляризации.
Для этого двум ортогональным составляющим поля задают сдвиг фаз 90° — диэлектрической пластиной, ступенчатыми диафрагмами или септумом. Качество преобразования оценивают по коэффициенту эллиптичности.
По таблице исполнений KADAMM ПКП-СП: КСВН от 1,12 до 1,15; допустимая мощность от 200 до 1000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Эллипт., дБ | Волноводный интерфейс Tx / Rx | Общий порт (круглый волновод) |
|---|---|---|---|---|---|---|
| KADAMM ПКП-СП-17700/31000 | 17,7-21,2 / 27,5-31 (приём / передача) | 1000 | 1,12 | 0,5 | WR42 / WR28 | Ø11,2 |
| KADAMM ПКП-СП-3625/6725 | 3,625-4,2 / 5,85-6,725 (приём / передача) | 1000 | 1,12 | 0,75 | уточняйте у менеджера | Ø54 |
| KADAMM ПКП-СП-37000/53000 | 37-43 / 45-53 (приём / передача) | 200 | 1,15 | 0,7 | уточняйте у менеджера | Ø6,3627 |
| KADAMM ПКП-СП-7250/8400 | 7,25-7,75 / 7,9-8,4 (приём / передача) | 1000 | 1,12 | 0,6 | WR112 | Ø40 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Поляризация | круговая (правая и левая) |
| Материал | уточняйте у менеджера |
Выбор внутри серии KADAMM ПКП-СП: средняя мощность, Вт — от 1000 у KADAMM ПКП-СП-17700/31000 до 200 у KADAMM ПКП-СП-37000/53000; КСВН — от 1,12 у KADAMM ПКП-СП-3625/6725 до 1,15 у KADAMM ПКП-СП-37000/53000.
Облучатели спутниковых и радиолокационных антенн, работающих с круговой поляризацией.
Комплект поставки модели серии KADAMM ПКП-СП: изделие в упаковке, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Серия KADAMM ПКП-СП перекрывает 3,625 – 53 ГГц: KADAMM ПКП-СП-3625/6725 — 3,625-4,2 / 5,85-6,725 (приём / передача); KADAMM ПКП-СП-7250/8400 — 7,25-7,75 / 7,9-8,4 (приём / передача); KADAMM ПКП-СП-17700/31000 — 17,7-21,2 / 27,5-31 (приём / передача); KADAMM ПКП-СП-37000/53000 — 37-43 / 45-53 (приём / передача).
У всех 4 модели серии KADAMM ПКП-СП: Поляризация — круговая (правая и левая); Материал — уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПКП-СП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПКП-СП могут уточняться без уведомления.
Поставляем Поляризаторы-септумы приёмопередающие KADAMM ПКП-СП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
