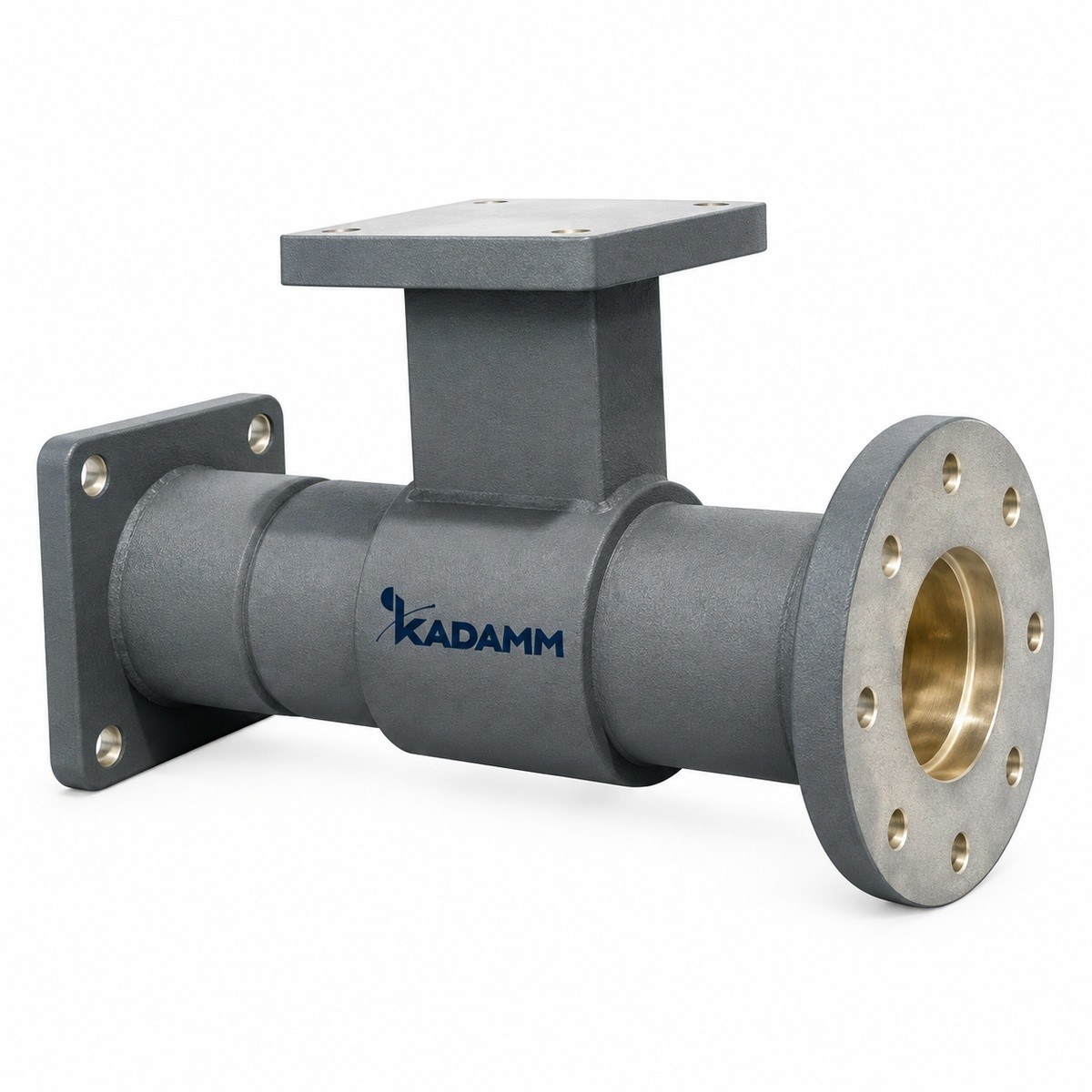

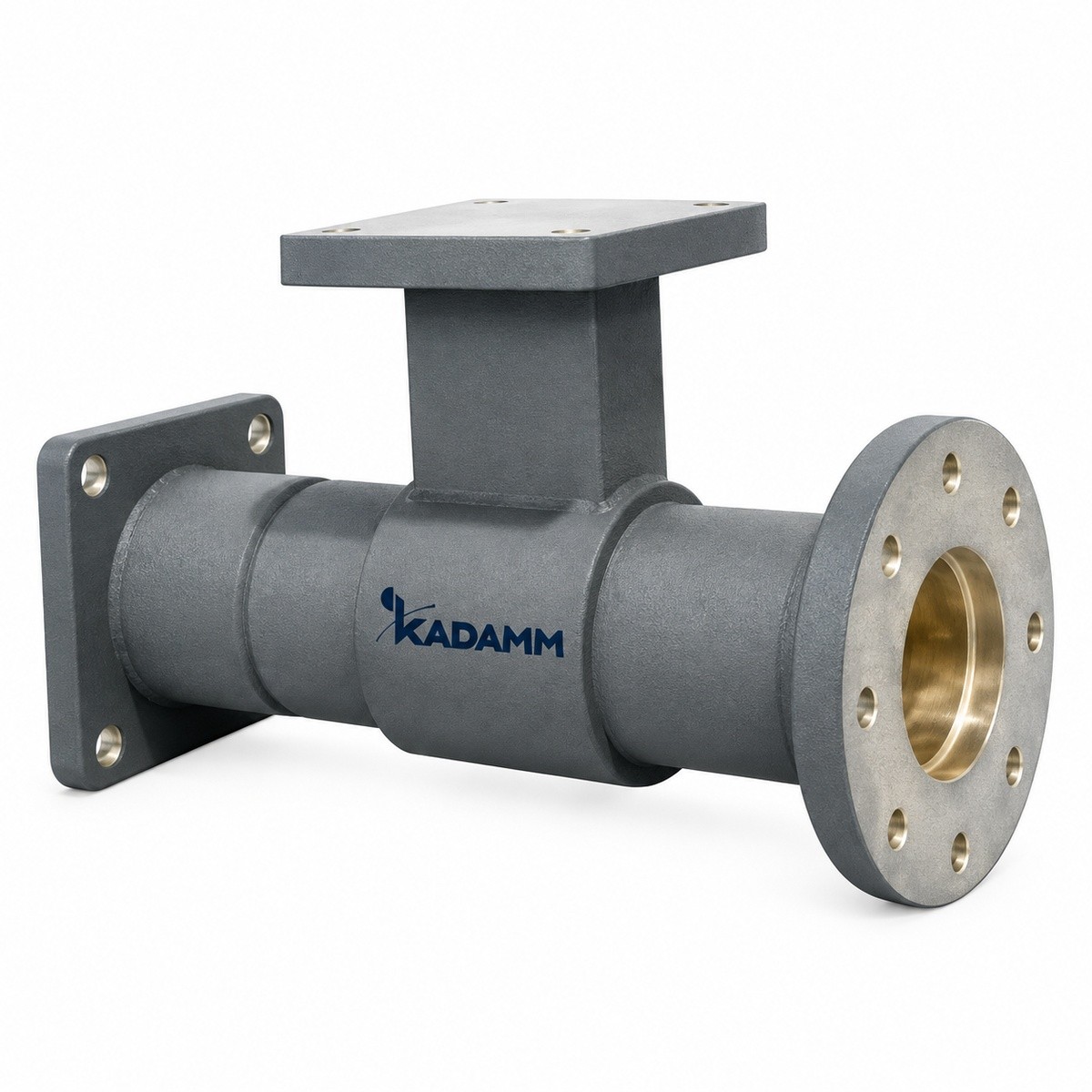

Поляризационные селекторы (OMT) круглого волновода KADAMM СП-К

Поляризационные селекторы (OMT) круглого волновода: 25 моделей. Разделение двух ортогональных поляризаций в облучателях антенн.

KADAMM СП-К
750 МГц – 260 ГГц
Диапазон частот
25
Моделей в серии
по таблице исполнений
Фланцы

Описание

Состав серии KADAMM СП-К: 25 моделей, диапазон 750 МГц – 260 ГГц. Чем модели отличаются одна от другой: частоты, развязка, КСВН, волновод, материал.

Серия KADAMM СП-К — 25 моделей; в таблице приведены типоразмер прямоугольных портов, диаметр (сторона) общего порта, диапазон, развязка поляризаций и КСВН.

Две линейные поляризации, ортогональные друг другу и идущие по одному волноводу, поляризационный селектор (ортомодовый преобразователь, OMT) направляет в два отдельных прямоугольных порта; работает он и на объединение — два сигнала уходят в общий порт с перпендикулярными поляризациями. В результате на одном облучателе работают две поляризации — для приёма и передачи или для двух раздельных каналов.

В общем волноводе (круглом или квадратном) идут две ортогональные линейные поляризации — селектор отправляет каждую в собственный порт.

Смотрят прежде всего на развязку портов и кроссполяризационную развязку — утечку между поляризационными каналами.

Сводка по таблице исполнений KADAMM СП-К: развязка 20–50 дБ; КСВН 1,3–4; точная цифра зависит от исполнения. Цифры нормируются по каждому артикулу, а не по серии в целом: смотрите строку нужной модели.

Устройство и принцип работы

У селектора три порта. Общий порт выполнен круглым или квадратным волноводом, где распространяются обе поляризации, и стыкуется с облучателем. Два боковых порта выполнены прямоугольными волноводами, и каждый возбуждается одной поляризацией. Прямой порт продолжает общий волновод, боковой отходит через щель в стенке, а внутренние перегородки и согласующие элементы отсекают от каждого порта поляризацию, предназначенную другому.

В прямоугольном волноводе основной тип H10 существует лишь с полем вдоль узкой стенки, то есть в одной ориентации. Вертикальная составляющая общего порта попадает в один прямоугольный выход; горизонтальная туда не проходит и ответвляется в другой. Разделение тем лучше, чем выше развязка между прямоугольными портами, — меньше утечка одной поляризации в чужой канал.

Селектор с общим портом круглого волновода. Общий порт — круглый волновод, диаметр которого указан в таблице и в артикуле рядом с типоразмером прямоугольных портов. Круглое сечение симметрично и одинаково пропускает любую ориентацию поляризации, поэтому такой селектор естественно стыкуется с коническими и гофрированными облучателями зеркальных антенн и с вращающимися сочленениями.

Ключевые особенности

Диапазон 750 МГц – 260 ГГцПо классификации IEEE серия KADAMM СП-К закрывает диапазоны L, S, C, X, Ku, K, Ka, V, W.
25 моделей в серииМодели отличаются по параметрам: частоты, развязка, КСВН, волновод, материал.

Серия в цифрах

ПараметрПо серии
Моделей в серии25
Диапазон частот серии750 МГц – 260 ГГц
Развязка20–50 дБ
КСВН1,3–4
Типоразмер волноводапо таблице исполнений (вариантов: 22)
Материалалюминий; медь
Диаметр круглого волновода1,168–279,4 мм
Рабочая полоса3–10 %
ФланецFUGP740 (UG-387/U); FDP32 (UDR32); UG-387/U-M; FDP14 (UDR14); FUGP1200 (UG-387/U-M); FDP9 (UDR9)

Чем отличается от других исполнений

ПоляризаторОдно устройство переводит линейную поляризацию в круговую, другое — селектор — разделяет линейные поляризации по портам. В облучателях спутниковых антенн эти узлы нередко работают в паре.
ДиплексерОн разводит сигналы разных частот, селектор — разных поляризаций на общей частоте.
Вращающееся сочленениеЧерез вращающийся стык антенны сигнал идёт по сочленению; поляризационные каналы при этом развязывает неподвижный селектор.

Исполнения серии

АртикулЧастоты, ГГцРазвязка, дБКСВНВолноводМатериалØ волн., ммПолосаФланец
KADAMM СП-WR10-2,38885-110201,5WR10медь2,388≤3%—
KADAMM СП-WR112-27,7887,0-10,0351,3WR112алюминий27,788≤8%—
KADAMM СП-WR12-3,17563-87201,5WR12медь3,175≤3%—
KADAMM СП-WR12-3,5860-90401,50 (тип.)WR12медь3,58—FUGP740 (UG-387/U)
KADAMM СП-WR137-32,5375,8-8,4351,3WR137алюминий32,537≤8%—
KADAMM СП-WR15-3,58156-75201,5WR15медь3,581≤3%—
KADAMM СП-WR159-38,14,9-7,0351,3WR159алюминий38,1≤10%—
KADAMM СП-WR187-44,454,0-5,8351,3WR187алюминий44,45≤10%—
KADAMM СП-WR19-4,36940,0-60,0301,5WR19медь4,369≤5%—
KADAMM СП-WR22-5,56333,0-50,0301,5WR22медь5,563≤5%—
KADAMM СП-WR229-51,993,3-4,9351,3WR229алюминий51,99≤10%—
KADAMM СП-WR28-7,13727,0-40,0301,5WR28медь7,137≤5%—
KADAMM СП-WR284-83,622,7-2,9301,50 (тип.)WR284алюминий83,62—FDP32 (UDR32)
KADAMM СП-WR284-83,62.22,6-3,95501,30 (тип.)WR284алюминий83,62—FDP32 (UDR32)
KADAMM СП-WR284-83,62.32,6-3,4301,50 (тип.)WR284алюминий83,62—FDP32 (UDR32)
KADAMM СП-WR34-8,33122,0-33,0301,5WR34медь8,331≤5%—
KADAMM СП-WR4-1,168170-260254,0 (тип.)WR4медь1,168—UG-387/U-M
KADAMM СП-WR42-9,52518,0-27,0301,4WR42медь9,525≤5%—
KADAMM СП-WR51-12,715,0-22,0301,4WR51медь12,7≤6%—
KADAMM СП-WR62-15,08812,0-18,0351,4WR62алюминий15,088≤6%—
KADAMM СП-WR650-183,81,12-1,7501,40 (тип.)WR650алюминий183,8—FDP14 (UDR14)
KADAMM СП-WR75-17,41510,0-15,0351,4WR75алюминий17,415≤8%—
KADAMM СП-WR8-2,38890-140301,80 (тип.)WR8медь2,388—FUGP1200 (UG-387/U-M)
KADAMM СП-WR90-23,8258,2-12,4351,3WR90алюминий23,825≤8%—
KADAMM СП-WR975-279,40,75-1,12—1,40 (тип.)WR975алюминий279,4—FDP9 (UDR9)

Предельные значения: развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Параметры нормированы только у части моделей серии, у прочих они не задаются.

ПараметрЗначение
Средняя мощность, Вт25 — KADAMM СП-WR12-3,58; 15000 — KADAMM СП-WR284-83,62, KADAMM СП-WR284-83,62.2, KADAMM СП-WR284-83,62.3; 8 — KADAMM СП-WR4-1,168; 13 — KADAMM СП-WR8-2,388
Вносимые потери, дБ, не более0,8 — KADAMM СП-WR12-3,58; 0,5 — KADAMM СП-WR284-83,62; 0,4 — KADAMM СП-WR284-83,62.2, KADAMM СП-WR650-183,8, KADAMM СП-WR975-279,4; 1,9 — KADAMM СП-WR4-1,168; 1,2 — KADAMM СП-WR8-2,388
Рабочая температура, °C−55…+85 — KADAMM СП-WR12-3,58, KADAMM СП-WR284-83,62, KADAMM СП-WR284-83,62.2, KADAMM СП-WR284-83,62.3, KADAMM СП-WR4-1,168, KADAMM СП-WR8-2,388
Кроссполяризационная развязка, дБ, не менее35 — KADAMM СП-WR12-3,58; 40 — KADAMM СП-WR284-83,62.2, KADAMM СП-WR650-183,8, KADAMM СП-WR975-279,4; 25 — KADAMM СП-WR4-1,168
Импульсная мощность, кВт600 — KADAMM СП-WR284-83,62.2
Покрытиезолочение — KADAMM СП-WR4-1,168, KADAMM СП-WR8-2,388

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон, в котором нормированы КСВН и развязка. В серии: 0,75–260 ГГц.
Типоразмер волноводаСечение прямоугольных портов по стандарту WR — определяет ответные фланцы трактов. В серии: по таблице исполнений (вариантов: 22).
Диаметр круглого волновода, ммВнутренний диаметр общего порта — по нему подбирают облучатель или ответную часть. В серии: 1,168–279,4 мм.
КСВНСогласование портов: чем ближе к единице, тем меньше отражение в каждом поляризационном канале. В серии: 1,3–4.
Развязка, дБПодавление одной поляризации в канале другой: определяет, насколько независимы два канала. В серии: 20–50 дБ.
Рабочая полосаОтносительная ширина полосы, в которой выполняются параметры одновременно, в процентах от средней частоты. В серии: 3–10 %.
МатериалМатериал корпуса: алюминий у крупных сечений, медь у миллиметровых. В серии: алюминий; медь.

Как подобрать

ВолноводСечение общего порта — по облучателю антенны.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Как меняются параметры по серии KADAMM СП-К: развязка, дБ — от 50 у KADAMM СП-WR650-183,8 до 20 у KADAMM СП-WR15-3,581; КСВН — от 1,3 у KADAMM СП-WR229-51,99 до 4,0 (тип.) у KADAMM СП-WR4-1,168.

  1. Частотный диапазон выбирают так, чтобы в него вошли полосы и приёма, и передачи.
  2. Форма общего порта — круглая или квадратная — по облучателю антенны.
  3. Прямоугольные порты по типоразмеру соответствуют трактам приёмника и передатчика.
  4. Развязка — по требованию к независимости поляризационных каналов.
  5. Все частоты системы должны лежать в рабочей полосе; для нескольких полос выбирают широкополосный селектор.

Монтаж и эксплуатация

Селектор устанавливают вплотную к облучателю и поворачивают так, чтобы оси поляризаций совпали с осями антенны. Равномерная затяжка фланцев без перекоса обязательна — деформированный общий порт ухудшает развязку. На антеннах под открытым небом тракт герметичен — влага в волновод попадать не должна.

Применение

Облучатели спутниковых антенн, радиорелейные линии на двух поляризациях, поляризационные измерения.

Спутниковая связьРазнесение приёма и передачи по ортогональным поляризациям одной антенны.
Радиорелейные линииДва ствола на общей антенне с разделением по поляризации.
Радиолокация и радиоастрономияПриём двух поляризаций для поляриметрических измерений.
Антенные измеренияИзмерение кроссполяризационных характеристик облучателей и антенн.

Комплект поставки

Что получает заказчик по модели серии KADAMM СП-К: поляризационный селектор, к нему — паспорт изделия.

Нормативная база и термины

✓
ГОСТ 18238-72 — линии передачи СВЧ: прямоугольный и коаксиальный волновод, термины
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов, фланцы; КСВН
✓
IEC 60153 — металлические полые волноводы, ряд типоразмеров (WR)

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Разницы нет: ортомодовый преобразователь и поляризационный селектор — два названия узла, делящего ортогональные поляризации общего волновода между двумя прямоугольными портами.

Развязка задаёт утечку между поляризационными каналами: при малой развязке сильный сигнал передатчика проникает на вход приёмника.

Можно, если впереди стоит поляризатор и делает из круговой поляризации линейную.

Так называют ширину полосы, где одновременно соблюдаются нормы КСВН и развязки, в долях средней частоты модели.

Первый — типоразмер прямоугольных портов WR, второй — диаметр круглого общего порта, под который подбирают облучатель.

Модели KADAMM СП-К вместе закрывают 750 МГц – 260 ГГц. Полосы по артикулам: KADAMM СП-WR229-51,99 — 3,3-4,9; KADAMM СП-WR187-44,45 — 4,0-5,8; KADAMM СП-WR159-38,1 — 4,9-7,0; KADAMM СП-WR137-32,537 — 5,8-8,4; KADAMM СП-WR112-27,788 — 7,0-10,0; KADAMM СП-WR90-23,825 — 8,2-12,4; KADAMM СП-WR75-17,415 — 10,0-15,0; KADAMM СП-WR62-15,088 — 12,0-18,0; ещё 17 — в таблице исполнений.
