Делители мощности Pasternack — программа поставок, 65 артикулов
Программа поставок — bbrc.ru

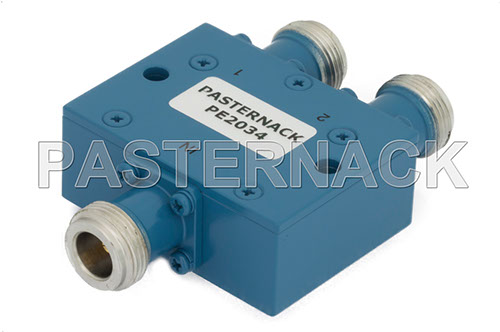

Делители мощности Pasternack

65 артикулов резистивных и реактивных делителей мощности с разъёмами SMA, N, BNC и TNC. Ниже — чем делитель отличается от ответвителя, зачем нужна развязка между выходами и полный перечень позиций программы поставок.

Каталог поставок bbrc.ru · официальные каналы Pasternack · поставка под заказ

Назначение и применение

Делитель мощности распределяет сигнал между несколькими выходами с минимальными потерями и сохранением согласования по всем портам. Двухканальный делитель в идеале даёт на каждом выходе половину мощности — это 3 дБ; реальные потери на 0,2–0,8 дБ больше за счёт диссипации в схеме.

Конструктивно различают резистивные делители (простая схема из трёх резисторов, широкая полоса от постоянного тока, но развязка между выходами всего 6 дБ) и реактивные, чаще всего по схеме Уилкинсона (узлы на четвертьволновых отрезках с балансным резистором, развязка 18–25 дБ в рабочей полосе).

Выбор между ними определяется тем, важна ли изоляция выходов друг от друга. Для раздачи опорного сигнала на несколько независимых приёмников нужна развязка, иначе рассогласование одного канала повлияет на остальные. Для простого разветвления в широкой полосе достаточно резистивной схемы.

65
артикулов в программе
2–4
числа выходных портов
>18 дБ
типовая развязка выходов
3–6 дБ
базовое деление мощности

Параметры выбора

Число выходов. 2-way, 3-way, 4-way. Базовое деление: 3 дБ на два выхода, 4,8 дБ на три, 6 дБ на четыре.

Развязка между выходами. Главное отличие схем: резистивная даёт 6 дБ, уилкинсоновская — 18–25 дБ. От неё зависит, влияют ли каналы друг на друга.

Полоса. Резистивные работают от постоянного тока и практически безгранично вверх, реактивные — в полосе порядка октавы вокруг расчётной частоты.

Разбаланс по амплитуде и фазе. Критичен, если делитель питает фазированные структуры или схему сравнения.

Мощность. Ограничивается балансным резистором: при рассогласовании одного из выходов вся отражённая мощность рассеивается на нём.

Разъёмы. SMA и BNC — лабораторные схемы, N — тракты связи и мощные применения.

Как читается артикул

Делители обозначаются рядом PE20xx без параметрических суффиксов; число выходов, схема и рабочая полоса указаны в описании позиции. Тип разъёма вынесен в название.

Интерфейсы и число позиций

В таблице — разъёмные интерфейсы, представленные в линейке, с примерами артикулов и числом позиций.

ИнтерфейсХарактеристикаПримеры артикуловПозиций
2.4 ммPE20791
2.92 ммPE2063, PE2064, PE2065, PE20775
BNCPE2000, PE2001, PE2002, PE200312
NPE20661
SMAPE2008, PE2009, PE2011, PE201227
ПрочиеPE2032, PE2033, PE2034, PE203519

Полный перечень артикулов

Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.

2.4 мм · 1 поз.
PE2079
2.92 мм · 5 поз.
PE2063, PE2064, PE2065, PE2077, PE2078
BNC · 12 поз.
PE2000, PE2001, PE2002, PE2003, PE2004, PE2005, PE2006, PE2007, PE2048, PE2049, PE2061, PE2062
N · 1 поз.
PE2066
SMA · 27 поз.
PE2008, PE2009, PE2011, PE2012, PE2014, PE2015, PE2017, PE2018, PE2020, PE2021, PE2023, PE2024, PE2026, PE2027, PE2028, PE2029, PE2030, PE2031, PE2067, PE2068, PE2069, PE2070, PE2074, PE2075, PE2076, PE2080, PE2081
Прочие · 19 поз.
PE2032, PE2033, PE2034, PE2035, PE2036, PE2037, PE2038, PE2039, PE2040, PE2041, PE2042, PE2043, PE2044, PE2045, PE2046, PE2047, PE2071, PE2072, PE2073

Условия поставки

Позиции поставляются под заказ через официальные каналы Pasternack. По каждому артикулу подтверждаем наличие на складе производителя, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.

Что прислать в запросе. Артикул (или требуемые параметры), количество и желаемый срок. Если точный артикул неизвестен — опишите задачу, подберём позицию из этой линейки или аналог из ассортимента других производителей.

Чек-лист перед заказом

Определено, нужна ли развязка между выходами: от этого зависит выбор схемы.
Рабочая полоса перекрыта целиком, особенно для реактивных схем.
Учтены реальные потери деления, а не только теоретические 3 дБ.
Все неиспользуемые выходы закрыты согласованными нагрузками.
Мощность рассчитана с учётом худшего случая рассогласования выходов.
Для фазочувствительных схем проверен разбаланс по фазе.

Частые вопросы

Почему двухканальный делитель даёт 3 дБ, а не 0?
Мощность делится пополам, а половина по логарифмической шкале и есть 3 дБ. Это не потери в привычном смысле: энергия не теряется, а распределяется между выходами. Собственные потери схемы добавляются сверх этих 3 дБ.
Чем резистивный делитель хуже уилкинсоновского?
Развязкой. У резистивной схемы между выходами всего 6 дБ, поэтому рассогласование на одном канале отражается на других. Уилкинсоновский даёт 18–25 дБ, но работает в ограниченной полосе. Резистивный при этом выигрывает по широкополосности — он работает от постоянного тока.
Обязательно ли нагружать неиспользуемые выходы?
Да. Открытый порт отражает всю мощность обратно в схему, ухудшая КСВН входа и равномерность деления. Свободные выходы закрывают согласованными нагрузками соответствующей мощности.
Можно ли использовать делитель как сумматор?
Да, схема взаимна: тот же узел складывает мощность нескольких источников. Но при суммировании критична развязка — без неё источники нагружают друг друга. И мощность балансного резистора надо считать по худшему случаю.
Как выбрать делитель для раздачи опорного сигнала 10 МГц?
Нужна широкая полоса и хорошая развязка каналов, чтобы приёмники не влияли друг на друга. Уточните число потребителей и требуемый уровень на каждом — подберём позицию из линейки.
