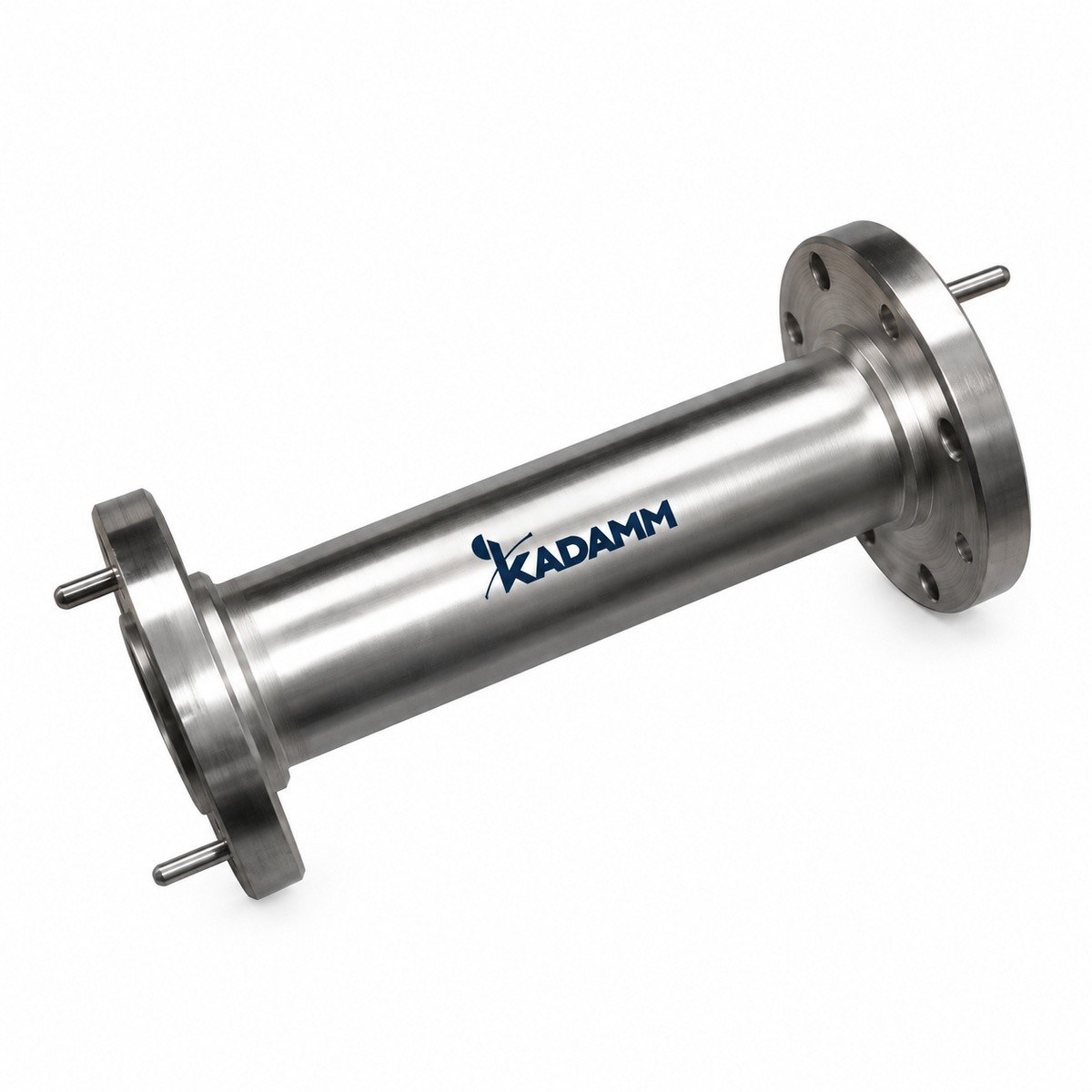

Поляризаторы круговой поляризации с диэлектрической пластиной: 20 моделей. Преобразование линейной поляризации в круговую в круглом волноводе.
Серия KADAMM ПКП-ДП — 20 моделей в диапазоне 2,1 – 116 ГГц. Модели различаются: частоты, материал, Ø волн., длина.
Поляризатор круговой поляризации создаёт сдвиг фаз 90° между двумя ортогональными составляющими волны в круглом волноводе — линейная поляризация становится круговой. Исполнения — с диэлектрической пластиной и со ступенчатыми диафрагмами.
В серии KADAMM ПКП-ДП — 20 моделей; диаметр волновода, диапазон, коэффициент эллиптичности и КСВН — в таблице.
| Артикул | Частоты, ГГц | Материал | Ø волн., мм | Длина, мм |
|---|---|---|---|---|
| KADAMM ПКП-12,7-15900/21800-Д | 15,9-21,8 | медь | 12,7 | 70 |
| KADAMM ПКП-15,088-13400/18400-Д | 13,4-18,4 | медь | 15,088 | 90 |
| KADAMM ПКП-17,415-11600/15900-Д | 11,6-15,9 | алюминий | 17,415 | 100 |
| KADAMM ПКП-2,388-84800/116000-Д | 84,8-116,0 | медь | 2,388 | 45 |
| KADAMM ПКП-23,825-8500/11500-Д | 8,5-11,5 | алюминий | 23,825 | 110 |
| KADAMM ПКП-27,788-7300/9500-Д | 7,3-9,5 | алюминий | 27,788 | 120 |
| KADAMM ПКП-3,175-63500/87200-Д | 63,5-87,2 | медь | 3,175 | 45 |
| KADAMM ПКП-3,581-56600/77500-Д | 56,6-77,5 | медь | 3,581 | 45 |
| KADAMM ПКП-32,537-6300/8500-Д | 6,3-8,5 | алюминий | 32,537 | 130 |
| KADAMM ПКП-38,1-5300/7300-Д | 5,3-7,3 | алюминий | 38,1 | 160 |
| KADAMM ПКП-4,369-46300/63500-Д | 46,3-63,5 | медь | 4,369 | 45 |
| KADAMM ПКП-44,45-4550/6230-Д | 4,55-6,23 | алюминий | 44,45 | 180 |
| KADAMM ПКП-5,563-36400/49800-Д | 36,4-49,8 | медь | 5,563 | 45 |
| KADAMM ПКП-51,99-3900/5300-Д | 3,9-5,3 | алюминий | 51,99 | 200 |
| KADAMM ПКП-7,137-28300/38800-Д | 28,3-38,8 | медь | 7,137 | 50 |
| KADAMM ПКП-71,42-2830/3880-Д | 2,83-3,88 | алюминий | 71,42 | 260 |
| KADAMM ПКП-8,331-24300/33200-Д | 24,3-33,2 | медь | 8,331 | 55 |
| KADAMM ПКП-83,62-2450/3300-Д | 2,45-3,3 | алюминий | 83,62 | 310 |
| KADAMM ПКП-9,525-21200/29100-Д | 21,2-29,1 | медь | 9,525 | 60 |
| KADAMM ПКП-97,87-2100/2800-Д | 2,1-2,8 | алюминий | 97,87 | 360 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Рабочая полоса | ≤12% |
Выберите поляризатор по диаметру круглого волновода облучателя и диапазону, проверьте коэффициент эллиптичности.
Серия KADAMM ПКП-ДП (2,1 – 116 ГГц; диапазоны IEEE S, C, X, Ku, K, Ka, V, W): спутниковая связь; радиолокация.
Комплект поставки модели серии KADAMM ПКП-ДП: поляризатор, паспорт изделия.
Серия KADAMM ПКП-ДП перекрывает 2,1 – 116 ГГц: KADAMM ПКП-97,87-2100/2800-Д — 2,1-2,8; KADAMM ПКП-83,62-2450/3300-Д — 2,45-3,3; KADAMM ПКП-71,42-2830/3880-Д — 2,83-3,88; KADAMM ПКП-51,99-3900/5300-Д — 3,9-5,3; KADAMM ПКП-44,45-4550/6230-Д — 4,55-6,23; KADAMM ПКП-38,1-5300/7300-Д — 5,3-7,3; KADAMM ПКП-32,537-6300/8500-Д — 6,3-8,5; KADAMM ПКП-27,788-7300/9500-Д — 7,3-9,5; ещё 12 в таблице исполнений.
У всех 20 моделей серии KADAMM ПКП-ДП: Рабочая полоса — ≤12%.
У KADAMM ПКП-ДП: диапазон 2,1 – 116 ГГц, 20 моделей, соединители по таблице исполнений. У KADAMM ПКП-Ш: диапазон 2 – 40 ГГц, 10 моделей, соединители по таблице исполнений.
Отношение осей эллипса поляризации: чем он ближе к 0 дБ, тем чище круговая поляризация.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПКП-ДП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПКП-ДП могут уточняться без уведомления.
Поставляем Поляризаторы круговой поляризации с диэлектрической пластиной KADAMM ПКП-ДП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
