Облучателькруглый волноводПоляризаторкруговая / линейнаяСелектор (OMT)две поляризацииАппаратурадва канала
Порядок узлов в облучателе антенны с двумя поляризациями.

Зачем разделять поляризации

Спутниковые и радиорелейные системы работают сразу на двух ортогональных поляризациях: так в одной полосе передают вдвое больше информации, а передачу и приём разводят без взаимных помех. Для этого между облучателем антенны и аппаратурой ставят два узла: поляризационный селектор и, если нужна круговая поляризация, поляризатор.

УзелЧто делаетСерии КАДАММ
Поляризационный селектор (OMT, ортомодовый преобразователь)разделяет две ортогональные линейные поляризации из общего круглого или квадратного волновода на два прямоугольных выходаKADAMM СП-К, KADAMM СП-КВ, KADAMM СП-Ш
Поляризатор круговой поляризациисдвигает фазы двух составляющих на 90° и превращает линейную поляризацию в круговую и обратноKADAMM ПКП-ДП, KADAMM ПКП-СД, KADAMM ПКП-Ш

Как устроен поляризатор

В круглом или квадратном волноводе поляризатора одна из составляющих поля замедляется сильнее другой. Если набег фаз между ними равен 90°, линейная поляризация на входе, повёрнутая на 45°, превращается в круговую на выходе. Замедление создают диэлектрической пластиной (KADAMM ПКП-ДП) или ступенчатыми диафрагмами (KADAMM ПКП-СД); широкополосные исполнения (KADAMM ПКП-Ш) держат сдвиг 90° в большей полосе.

Качество поляризатора описывает коэффициент эллиптичности: насколько круговая поляризация на выходе близка к идеальной. Он указан в таблице исполнений.

Как выбрать

  • Диапазон облучателя. Поляризационные селекторы КАДАММ круглого волновода перекрывают 3,3 – 110 ГГц, поляризаторы — 2,1 – 116 ГГц.
  • Размер общего порта — диаметр круглого или сторона квадратного волновода облучателя.
  • Выходы — типоразмер прямоугольных портов под аппаратуру.
  • Развязка между поляризациями — главный параметр селектора: чем выше, тем меньше перекрёстные помехи между каналами.
  • Коэффициент эллиптичности — главный параметр поляризатора.

Серии КАДАММ

В разделе поляризаторы и поляризационные селекторы (OMT) — 80 моделей.

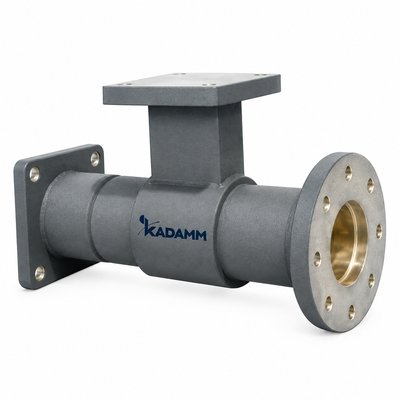

KADAMM СП-К
Поляризационные селекторы (OMT) круглого волновода
Селекторы круглого волновода, 3,3 – 110 ГГц, 20 моделей
Открыть карточку

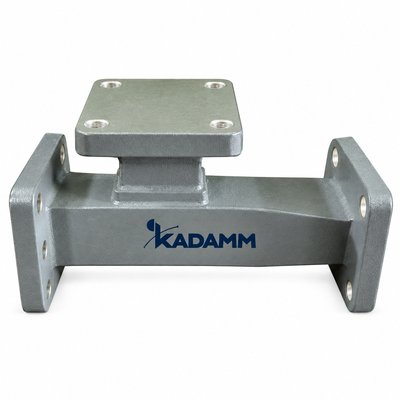

KADAMM СП-КВ
Поляризационные селекторы (OMT) квадратного волновода
Селекторы квадратного волновода, 3,3 – 27 ГГц
Открыть карточку

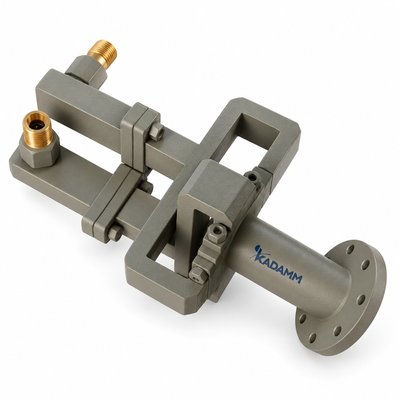

KADAMM СП-Ш
Поляризационные селекторы (OMT) широкополосные
Селекторы широкополосные, 1,2 – 40 ГГц
Открыть карточку
KADAMM ПКП-ДП
Поляризаторы круговой поляризации с диэлектрической пластиной
Поляризаторы с диэлектрической пластиной, 2,1 – 116 ГГц, 20 моделей
Открыть карточку
KADAMM ПКП-СД
Поляризаторы круговой поляризации со ступенчатыми диафрагмами
Поляризаторы со ступенчатыми диафрагмами, 1,76 – 29,1 ГГц
Открыть карточку
KADAMM ПКП-Ш
Поляризаторы круговой поляризации широкополосные (дуплексные)
Поляризаторы широкополосные, 2 – 40 ГГц
Открыть карточку
