Как работает зеркальная антенна
Параболическое зеркало собирает излучение облучателя, стоящего в фокусе, в узкий луч — как прожектор. Чем больше диаметр зеркала в длинах волн, тем выше усиление и уже луч. Зеркальные антенны применяют в радиорелейной и спутниковой связи, радиолокации, радиоастрономии и на антенных измерительных полигонах.
Прямофокусная схема и схема Кассегрена
| Схема | Как устроена | Когда выбирают | Серии КАДАММ |
|---|---|---|---|

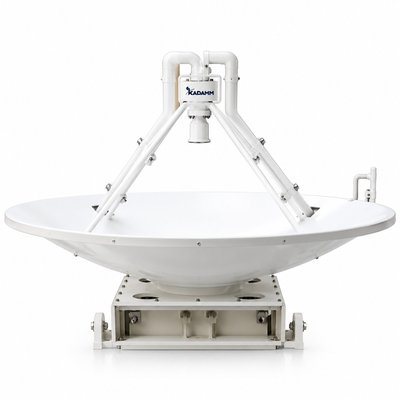

| Прямофокусная | облучатель в фокусе перед зеркалом | простота, широкая полоса, средние диаметры | KADAMM АПР-ПФ-ЛП, KADAMM АПР-ПФ-2П, KADAMM АПР-ПФ-I |
| Кассегрена (двухзеркальная) | контррефлектор отражает волну к облучателю в центре зеркала | короткая конструкция, тракт подводится сзади, моноимпульсное сопровождение | KADAMM АПР-КС-ЛП, KADAMM АПР-КС-МИ |
| Сверхширокополосная | широкополосный облучатель | измерения и мониторинг в широкой полосе | KADAMM АПР-СШ |
| Кольцевого фокуса | фокус — кольцо, облучатель не затеняет центр | повышенная эффективность | KADAMM АПР-КФ |
| Для метеорологических радиолокаторов | исполнения под задачи ДМРЛ | метеорадары | KADAMM АПР-МРЛ |
Как рассчитать усиление и ширину луча
Для оценки пользуются приближениями: усиление G = η·(πD/λ)², где D — диаметр зеркала, λ — длина волны, η — коэффициент использования поверхности, обычно 0,5–0,65. Ширина луча по половинной мощности — около 70·λ/D градусов. Отсюда: удвоение диаметра добавляет около 6 дБ и вдвое сужает луч; та же антенна на вдвое большей частоте тоже даёт примерно +6 дБ.
Узкий луч требует точного наведения: при ширине луча в доли градуса ошибка установки или прогиб опоры от ветра заметно снижают уровень сигнала. Для сопровождения нужно опорно-поворотное устройство с соответствующей точностью.
Что смотреть при выборе
- Диапазон частот — определяется облучателем; прямофокусные исполнения КАДАММ перекрывают 960 МГц – 40 ГГц, Кассегрена — 8,2 – 112 ГГц.
- Коэффициент усиления и диаметр — связаны формулой выше.
- Поляризация: линейная, двойная линейная, круговая или двойная круговая — отдельные серии.
- Уровень боковых лепестков и кроссполяризации — важен для радиорелейных трасс и спутниковой связи.
- Моноимпульсный облучатель — для автосопровождения цели.
Серии КАДАММ
В разделе параболические антенны — 187 моделей зеркальных антенн КАДАММ.
