Что такое ОПУ
Опорно-поворотное устройство (ОПУ, позиционер антенны) несёт антенну и поворачивает её с заданной точностью: по азимуту, по углу места, по поляризации или сразу по нескольким осям. Его применяют для наведения и сопровождения — в радиолокации, спутниковой и радиорелейной связи — и в антенных измерениях: на стенде ОПУ поворачивает испытуемую антенну, а приёмник записывает уровень сигнала по углу, так снимают диаграмму направленности.
Главные параметры ОПУ — число осей, грузоподъёмность, точность позиционирования, диапазон перемещений и скорость. Грузоподъёмность у серий КАДАММ указана прямо в артикуле, в килограммах.
Сколько осей нужно
| Тип | Что поворачивает | Типовая задача | Серия КАДАММ |
|---|---|---|---|

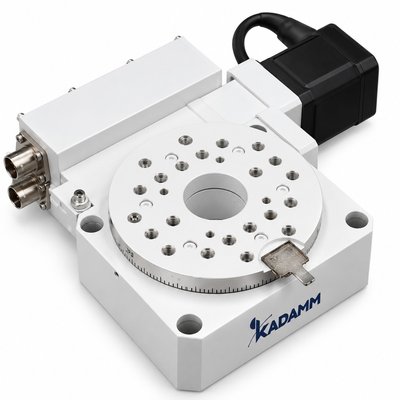

| Азимутальное (одноосное) | по азимуту, непрерывно или в секторе | круговой обзор, диаграмма в горизонтальной плоскости | KADAMM ОПУ-А |

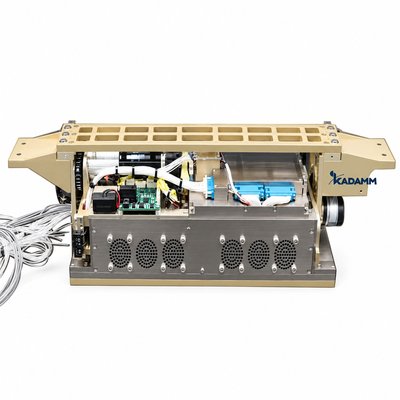

| Угломестное (одноосное) | по углу места | диаграмма в вертикальной плоскости | KADAMM ОПУ-У |

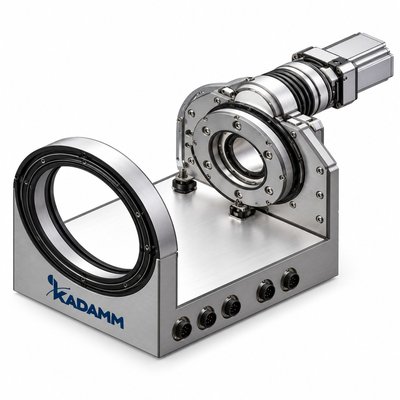

| Поляризационное (одноосное) | вокруг оси антенны | измерение поляризационных характеристик | KADAMM ОПУ-П |
| Азимут — угол места (двухосное) | по двум осям | наведение, сопровождение, полная диаграмма | KADAMM ОПУ-АУ, KADAMM ОПУ-АУС |
| Азимут — угол места наружной установки | по двум осям, корпус IP65/IP66 | посты на мачтах и кровлях, наведение антенн связи и наблюдения | KADAMM ОПУ-АУН |
| Двухкоординатное XY | по двум линейным или угловым осям | сканирование в ближней зоне, измерения | KADAMM ОПУ-Д |
| Азимут — угол места — поляризация (трёхосное) | по трём осям | полный набор антенных измерений | KADAMM ОПУ-АУП |
| Линейный сканер | перемещение по прямой | сканирование зондом ближнего поля | KADAMM ОПУ-С |
Как выбрать
- Число осей. Для диаграммы в одной плоскости хватит одноосного, для наведения и полной диаграммы нужно двухосное, для поляризационных измерений добавляют третью ось.
- Грузоподъёмность с запасом. Считайте массу антенны вместе с кронштейном, облучателем и кабелем, а у крупных зеркал учитывайте ветровую нагрузку и вынос центра масс.
- Точность позиционирования определяет, насколько точно снимается диаграмма и держится направление; у серий КАДАММ она указана в таблице исполнений.
- Диапазон перемещений: непрерывное вращение на 360° или ограниченный сектор. Для непрерывного вращения тракт к антенне ведут через вращающийся переход.
- Скорость важна для сопровождения быстро движущихся объектов и для длительности измерений.
- Складная конструкция (KADAMM ОПУ-АУС) — когда ОПУ перевозят между площадками.
Грузоподъёмность в каталоге указана для сбалансированной нагрузки. Антенна с большим выносом центра масс создаёт момент, и допустимая масса снижается — уточняйте у инженера для крупных зеркал.
ОПУ на антенном измерительном стенде
На стенде ОПУ работает вместе с измерительными антеннами: вспомогательная антенна излучает, испытуемая поворачивается на ОПУ. В ближней зоне вместо поворота используют линейный или XY-сканер с зондом ближнего поля, а диаграмму в дальней зоне получают пересчётом.
Наружные ОПУ для мачт: нагрузка, парусность, Pelco-D
Измерительный позиционер работает в помещении или на закрытом полигоне. На мачте, кровле или опоре связи ОПУ стоит под дождём, снегом и солнцем, поэтому для улицы выбирают устройство в герметичном корпусе со степенью защиты IP65 или IP66 по ГОСТ 14254-2015 (IEC 60529), с самотормозящим или червячным приводом.
- Нагрузка. Двухосные наружные ОПУ серии KADAMM ОПУ-АУН — 15 моделей на нагрузку от 6 до 200 кг, корпус IP66 (у ОПУ-АУН-6 — IP65); полезную нагрузку крепят сверху на планшайбу. Считайте массу антенны или оптико-электронного модуля вместе с кронштейном.
- Парусность. На открытой площадке ветер создаёт момент, который складывается с массой: антенна большой площади при меньшей массе может нагрузить привод сильнее тяжёлого компактного модуля. Допустимую ветровую нагрузку для вашей антенны уточняйте у менеджера — назовите площадь, массу и вынос центра масс.
- Управление. Протокол Pelco-D по линии RS-485 или RS-422 — тот же, что у поворотных камер видеонаблюдения, поэтому ОПУ подключают к готовым пультам и системам наблюдения; до 200 предустановок положения (у ОПУ-АУН-6 — 80, у конфигурируемых моделей по заказу до 1000).
- Диапазон и точность. Азимут — непрерывно на 360°, угол места — от −30…+30° до −90…+20° в зависимости от модели (у конфигурируемых по заказу до ±90°), точность позиционирования ±0,1° (у ОПУ-АУН-6 — ±0,5°).
Для наружного ОПУ сразу назовите питание на объекте и рабочую температуру: исполнения различаются напряжением питания, скоростью и нижней границей температуры.
Серии КАДАММ
В разделе опорно-поворотные устройства для антенн — 86 моделей в 9 сериях: от одноосных до трёхосных и линейных сканеров.
