Передатчикнеподвижная частьВращающийся переходподвижный узелАнтеннавращается
Переход сохраняет потери и КСВН на всём обороте: нормируется неравномерность за оборот.

Где нужен вращающийся переход

Если антенна вращается, а передатчик стоит неподвижно, кабель между ними перекручивался бы и рвался. Вращающийся переход (его также называют вращающимся сочленением) передаёт СВЧ-сигнал через подвижный узел: одна половина закреплена на неподвижной части, другая вращается вместе с антенной, а потери и согласование сохраняются на всём обороте. Так устроены радиолокаторы кругового обзора, в том числе метеорологические (ДМРЛ), станции спутниковой связи с автосопровождением, поворотные платформы и антенные измерительные стенды.

Основные параметры: рабочая полоса, число каналов, вносимые потери и их изменение при вращении, КСВН, допустимая мощность, скорость вращения и ресурс по оборотам.

Волноводные и коаксиальные исполнения

ИсполнениеОсобенностиСерии КАДАММ
Волноводные прямые (I), угловые (L), U-образныерасположение фланцев под трассу; малые потери, высокая мощностьKADAMM ВСЧ-1-I, KADAMM ВСЧ-1-L, KADAMM ВСЧ-1-U
Волноводные высокой мощностипередающий тракт радиолокатора, импульсная мощностьKADAMM ВСЧ-1-ВМ
Круглого волноводаполяризационные тракты, облучателиKADAMM ВСЧ-КВ
Для Н-образных (двухгребневых) волноводовширокая полоса одного трактаKADAMM ВСЧ-1-Н
Волноводные двухканальныедва независимых тракта через один узелKADAMM ВСЧ-2-В
Коаксиальные одно-, двух- и многоканальныеширокополосные, удобны для кабельных трактовKADAMM ВСЧ-1-К, KADAMM ВСЧ-2, KADAMM ВСЧ-МК
Коаксиальные (первая серия каталога)одно- и многоканальныеKADAMM ВСЧ

Что смотреть при подборе

  • Тип тракта. Волноводный переход держит большую мощность и даёт меньшие потери; коаксиальный — широкополосный и проще стыкуется с кабелем.
  • Диапазон частот. У волноводных исполнений он задан типоразмером волновода: высокомощные исполнения КАДАММ перекрывают 1,13 – 75,8 ГГц.
  • Число каналов. Одноканальные передают один тракт; двух- и многоканальные — несколько независимых, развязка между каналами указана в таблице.
  • Неравномерность потерь и фазы за оборот — главное отличие от обычного соединителя: параметры не должны плыть при вращении.
  • Мощность — средняя и импульсная отдельно: узел стоит в передающем тракте.
  • Форма (I, L, U) — выбирается под расположение фланцев на неподвижной и вращающейся части.

Вращающийся переход — механический узел. Ресурс считается в оборотах, а точность зависит от соосности установки: перекос увеличивает КСВН и износ.

Что ставят рядом

ЗадачаЧто нужноСерии КАДАММ
Защитить передатчик от отражения при вращенииЦиркулятор или вентильKADAMM ЦР
Закрыть неиспользуемый каналСогласованная нагрузкаKADAMM НК
Вращать антеннуОпорно-поворотное устройствоопорно-поворотные устройства

Серии КАДАММ

Все исполнения — в разделе вращающиеся переходы и сочленения СВЧ: 200 моделей в 11 сериях, полные таблицы — в карточках.

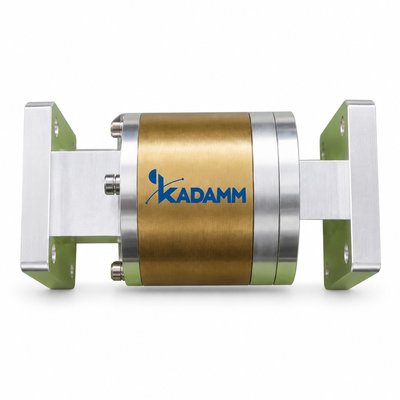

KADAMM ВСЧ-1-I
Вращающиеся переходы (сочленения) волноводные прямые (I)
Волноводные прямые, 2,6 – 59,6 ГГц, 15 моделей
Открыть карточку

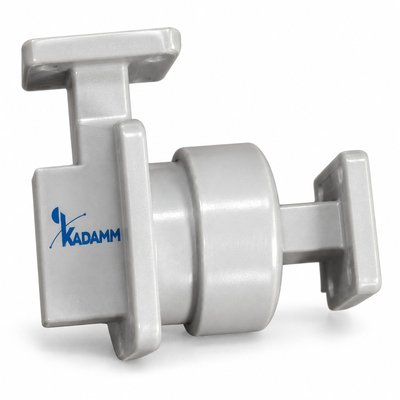

KADAMM ВСЧ-1-L
Вращающиеся переходы (сочленения) волноводные угловые (L)
Волноводные угловые, 2,6 – 59,6 ГГц
Открыть карточку
KADAMM ВСЧ-1-ВМ
Вращающиеся переходы (сочленения) волноводные высокой мощности
Высокой мощности, 1,13 – 75,8 ГГц, 29 моделей
Открыть карточку
KADAMM ВСЧ-2-В
Вращающиеся переходы (сочленения) волноводные двухканальные
Волноводные двухканальные, 2,6 – 40 ГГц
Открыть карточку
KADAMM ВСЧ-1-К
Вращающиеся переходы (сочленения) коаксиальные одноканальные
Коаксиальные одноканальные, до 40 ГГц
Открыть карточку

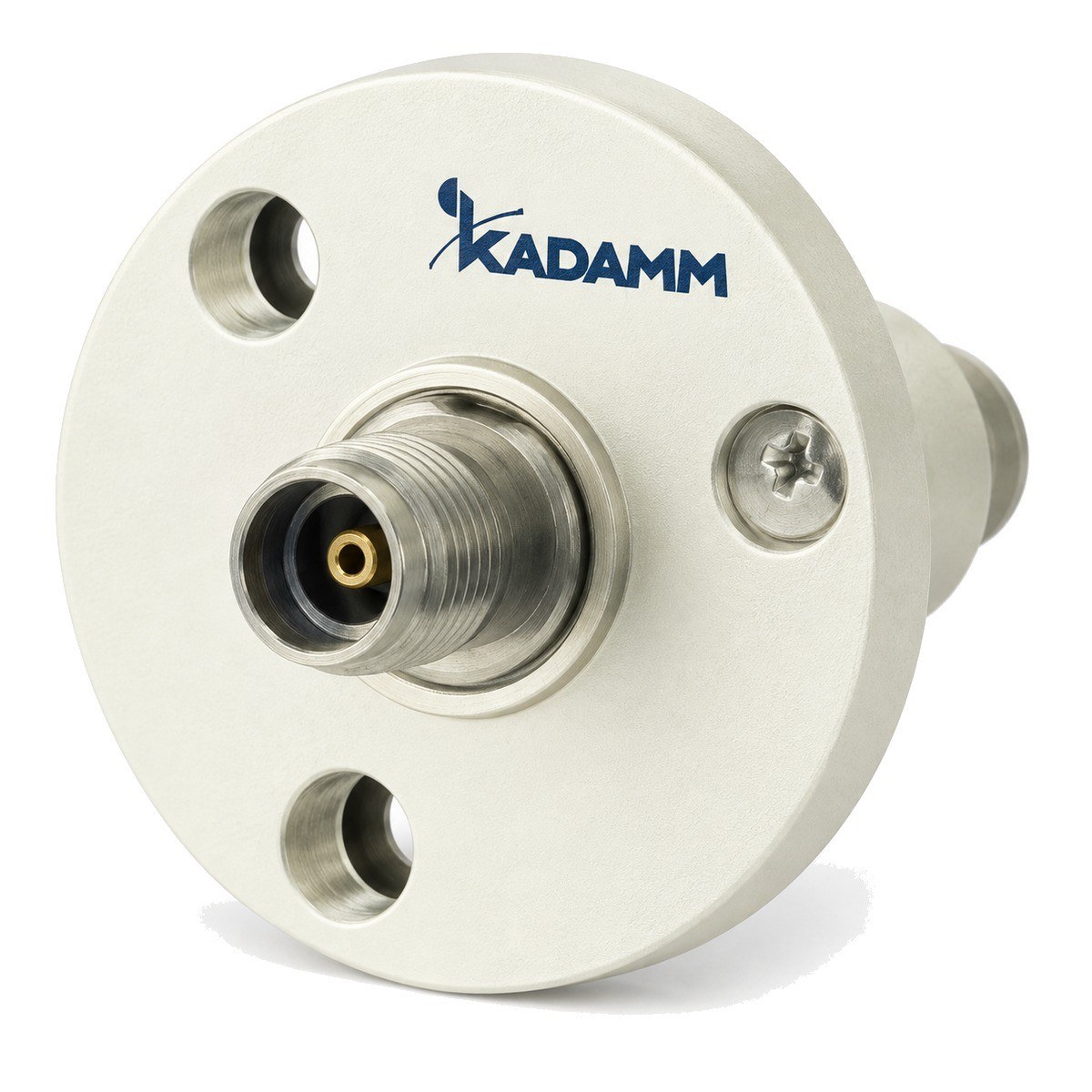

KADAMM ВСЧ
Вращающиеся переходы (сочленения) СВЧ
Коаксиальные, до 50 ГГц, 74 моделей
Открыть карточку
