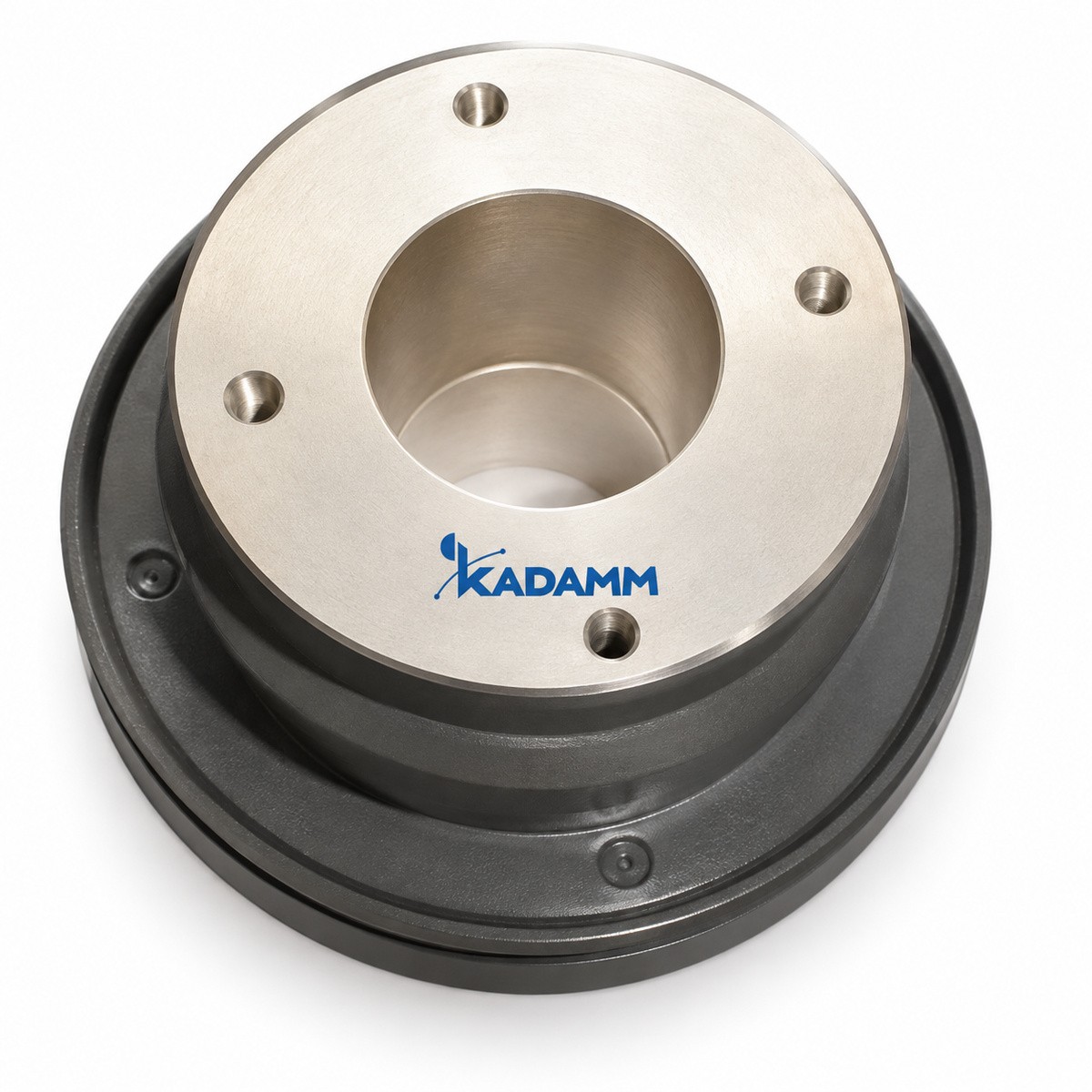

Вращающиеся переходы (сочленения) круглого волновода KADAMM ВСЧ-КВ

Вращающиеся переходы (сочленения) круглого волновода: 12 моделей. Передача СВЧ-сигнала между неподвижной и вращающейся частями системы.

KADAMM ВСЧ-КВ
2 – 31 ГГц
Диапазон частот
12
Моделей в серии
FAP
Фланцы

Описание

Серия KADAMM ВСЧ-КВ — 12 моделей в диапазоне 2 – 31 ГГц. Модели различаются: частоты, мощн., потери, КСВН, материал.

В серии KADAMM ВСЧ-КВ — 12 моделей; число каналов, диапазон, КСВН и потери — в таблице.

Вращающееся сочленение передаёт СВЧ-сигнал между неподвижной и вращающейся частями конструкции — например, к антенне радиолокатора на поворотном основании.

Помимо вносимого ослабления и КСВН у сочленения важно, насколько эти величины меняются за оборот; для больших мощностей применяют волноводные исполнения.

По таблице исполнений KADAMM ВСЧ-КВ: вносимое ослабление от 0,2 до 0,3 дБ; КСВН от 1,1 до 1,2; допустимая мощность от 100 до 200 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Сочленения круглого волновода. Сочленения этой серии работают непосредственно в тракте круглого волновода: на входе и выходе — фланцы круглого сечения, а размер задаётся диаметром. Их применяют там, где тракт к облучателю уже построен на круглом волноводе. Для работы в круглом волноводе важно, какой тип волны используется в тракте. При осесимметричной волне сочленение передаёт сигнал без зависимости от угла; при основной волне поляризация поворачивается вместе с ротором — это используют в антеннах с вращением плоскости поляризации. Конструкция проще, чем у сочленений прямоугольного волновода: не нужны преобразователи на концах, и потери ниже. В таблице приведены потери, КСВН, средняя мощность и диаметр. Выбирайте такое сочленение по диаметру тракта и типу волны, на которой он работает. Сочленения круглого волновода особенно удобны в антенных системах, где круглый волновод идёт от облучателя через ось поворотного устройства: не нужны переходы на прямоугольное сечение и обратно. При монтаже соблюдают соосность круглых волноводов: перекос в зоне вращения вызывает преобразование волны в паразитные типы и рост неравномерности по углу. Подшипниковый узел обслуживают по регламенту. Если в тракте применяется основная волна и требуется сохранить поляризацию неизменной, сочленение дополняют поляризатором, преобразующим линейную поляризацию в круговую, — тогда поворот ротора не меняет уровень принимаемого сигнала.

Ключевые особенности

Диапазон 2 – 31 ГГцСерия KADAMM ВСЧ-КВ перекрывает диапазоны IEEE S, C, X, Ku, K.
12 моделей в серииРазличаются: частоты, мощн., потери, КСВН, материал.

Серия в цифрах

ПараметрПо серии
Моделей в серии12
Диапазон частот серии2 – 31 ГГц
Средняя мощность100–200 Вт
Вносимые потери0,2–0,3 дБ
КСВН1,1–1,2
Материалалюминий; медь; медь, серебрение внутренней поверхности
ФланецFAP
Диаметр круглого волновода7,137–100 мм

Исполнения серии

АртикулЧастоты, ГГцМощн., ВтПотери, дБКСВНМатериалФланецØ волн., мм
KADAMM ВСЧ-17700/3100017,7-31—0,31,10медь, серебрение внутренней поверхности——
KADAMM ВСЧ-Ø1002,0-4,02000,21,2алюминийFAP100
KADAMM ВСЧ-Ø1117,7-21,21000,21,2медьFAP11
KADAMM ВСЧ-Ø11,2518,2-24,91000,21,2медьFAP11,25
KADAMM ВСЧ-Ø1415,0-17,01000,21,2медьFAP14
KADAMM ВСЧ-Ø20,244уточняйте у менеджера1000,21,2алюминийFAP20,244
KADAMM ВСЧ-Ø23,8259,1-10,01000,21,2алюминийFAP23,825
KADAMM ВСЧ-Ø27,787,4-9,02000,21,2алюминийFAP27,78
KADAMM ВСЧ-Ø37уточняйте у менеджера2000,21,2алюминийFAP37
KADAMM ВСЧ-Ø51,993,89-5,332000,21,2алюминийFAP51,99
KADAMM ВСЧ-Ø61,043,3-3,82000,21,2алюминийFAP61,04
KADAMM ВСЧ-Ø7,13727,5-311000,21,2медьFAP7,137

Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон. В серии: 2–31 ГГц.
Диаметр круглого волновода, ммДиаметр круглого волновода. В серии: 7,137–100 мм.
КСВНСогласование канала. В серии: 1,1–1,2.
Вносимые потери, дБПотери в канале. В серии: 0,2–0,3 дБ.
Средняя мощность, ВтДлительно допустимая мощность. В серии: 100–200 Вт.
ФланецТип волноводных фланцев. В серии: FAP.
МатериалМатериал корпуса. В серии: алюминий; медь; медь, серебрение внутренней поверхности.

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 2 – 31 ГГц.
КаналыЧисло каналов и тип портов — по системе.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ВСЧ-КВ: средняя мощность, Вт — от 200 у KADAMM ВСЧ-Ø27,78 до 100 у KADAMM ВСЧ-Ø23,825; вносимые потери, дБ — от 0,2 у KADAMM ВСЧ-Ø100 до 0,3 у KADAMM ВСЧ-17700/31000; КСВН — от 1,10 у KADAMM ВСЧ-17700/31000 до 1,2 у KADAMM ВСЧ-Ø7,137.

Применение

Поворотные антенны радиолокаторов, опорно-поворотные устройства, вращающиеся стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ВСЧ-КВ: вращающийся переход, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Для основной волны круглого волновода — да, для осесимметричной — нет.

По диаметру круглого волновода и типу волны в тракте.

Серия KADAMM ВСЧ-КВ перекрывает 2 – 31 ГГц: KADAMM ВСЧ-Ø100 — 2,0-4,0; KADAMM ВСЧ-Ø61,04 — 3,3-3,8; KADAMM ВСЧ-Ø51,99 — 3,89-5,33; KADAMM ВСЧ-Ø37 — уточняйте у менеджера; KADAMM ВСЧ-Ø27,78 — 7,4-9,0; KADAMM ВСЧ-Ø23,825 — 9,1-10,0; KADAMM ВСЧ-Ø20,244 — уточняйте у менеджера; KADAMM ВСЧ-Ø14 — 15,0-17,0; ещё 4 в таблице исполнений.

КАДАММ — вращающиеся переходы (сочленения) свч: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВСЧ-КВ — по ГОСТ 23221-78, характеристики моделей KADAMM ВСЧ-КВ могут уточняться без уведомления.

Поставляем Вращающиеся переходы (сочленения) круглого волновода KADAMM ВСЧ-КВ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
