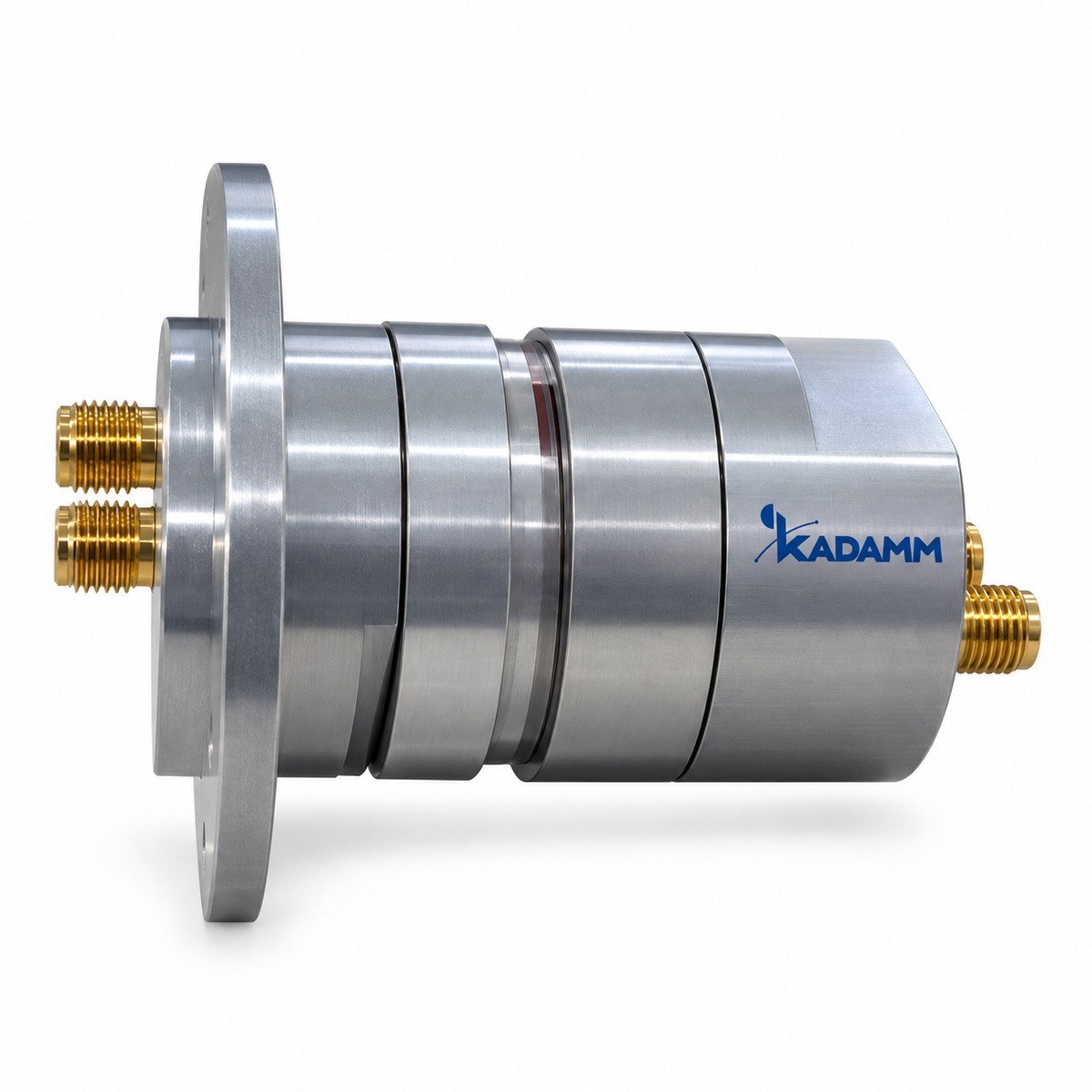

Вращающиеся переходы (сочленения) коаксиальные двухканальные: 3 модели. Передача СВЧ-сигнала между неподвижной и вращающейся частями системы.
до 6 ГГц
Диапазон частот
3
Моделей в серии
SMA
Соединитель
Описание
Серия KADAMM ВСЧ-2 — 3 модели в диапазоне до 6 ГГц, соединители SMA. Модели различаются: частоты, мощн., потери, КСВН, изменение КСВН при вращении.
В серии KADAMM ВСЧ-2 — 3 модели; число каналов, диапазон, КСВН и потери — в таблице.
Вращающееся сочленение передаёт СВЧ-сигнал между неподвижной и вращающейся частями конструкции — например, к антенне радиолокатора на поворотном основании.
Помимо вносимого ослабления и КСВН у сочленения важно, насколько эти величины меняются за оборот; для больших мощностей применяют волноводные исполнения.
По таблице исполнений KADAMM ВСЧ-2: вносимое ослабление от 0,3 до 1,5 дБ; КСВН от 1,2 до 1,5; допустимая мощность от 10 до 50 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Устройство и принцип работы
Коаксиальные двухканальные сочленения. Двухканальное коаксиальное сочленение объединяет два независимых СВЧ-канала в одном компактном вращающемся узле. Каналы расположены соосно — один внутри другого, — и каждый имеет свой соединитель. Главный параметр такого узла — развязка каналов: в таблице она нормирована вместе с потерями, КСВН и мощностью. Развязка зависит от экранирования между соосными линиями и от качества вращающихся стыков. Двухканальные сочленения применяют в малогабаритных радиолокаторах и системах связи с раздельными трактами приёма и передачи, в поворотных устройствах с двумя антеннами. При выборе проверьте частоты обоих каналов и развязку между ними. Обозначение моделей указывает верхнюю частоту и тип соединителей. Конструкция с соосными каналами компактна, но внутренний канал имеет меньшее сечение и, как правило, ограничен по мощности сильнее внешнего; допустимая мощность каждого канала приведена в таблице. При монтаже кабели обоих каналов подводят без натяга и с запасом длины; соединители затягивают тарированным ключом, удерживая корпус сочленения. Ресурс вращающихся контактов ограничен; в системах с непрерывным вращением его учитывают в регламенте обслуживания. Перед вводом в эксплуатацию проверяют развязку каналов и неравномерность по углу на рабочих частотах. Если в системе нужно больше двух каналов, выбирайте многоканальное исполнение, а не два сочленения в ряд.
Ключевые особенности
Диапазон до 6 ГГцСерия KADAMM ВСЧ-2 перекрывает диапазоны IEEE L, S, C.
3 модели в серииРазличаются: частоты, мощн., потери, КСВН, изменение КСВН при вращении.
СоединительSMA (розетка) у всех моделей серии KADAMM ВСЧ-2.
Серия в цифрах
Параметр
По серии
Моделей в серии
3
Диапазон частот серии
до 6 ГГц
Средняя мощность
10–50 Вт
Вносимые потери
0,3–1,5 дБ
КСВН
1,2–1,35
Изменение КСВН при вращении
0,05–0,1
Изменение вносимых потерь при вращении
0,05–0,15 дБ
Развязка каналов
50–60 дБ
Исполнения серии
Артикул
Частоты, ГГц
Мощн., Вт
Потери, дБ
КСВН
Изменение КСВН при вращении
Изменение вносимых потерь при вращении, дБ
Развязка каналов, дБ
KADAMM ВСЧ-2-3-SMA(р)
канал 1: 0–3 ГГц; канал 2: 0–3 ГГц
10 10
0,3 / 0,3
1,25 / 1,35
0,10 ≤0,10
0,05 ≤0,1
60
KADAMM ВСЧ-2-5-SMA(р)
канал 1: 0–5 ГГц; канал 2: 0–5 ГГц
50 10
0,3 / 0,5
1,2 / 1,5
0,05 ≤0,2
0,05 ≤0,2
50
KADAMM ВСЧ-2-6-SMA(р)
канал 1: 0–6 ГГц; канал 2: 0–6 ГГц
50 10
1,5 / 1,5
1,35 / 1,5
0,1 ≤0,15
0,15 ≤0,15
60
Предельные значения: потери — не более; КСВН — не более; изменение КСВН при вращении — не более; изменение вносимых потерь при вращении — не более; развязка каналов — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Общие характеристики серии
Параметр
Значение
Соединитель
SMA (розетка)
Как читать параметры
Параметр
Что означает
Диапазон частот, ГГц
Рабочий диапазон. В серии: 0–6 ГГц.
КСВН
Согласование канала. В серии: 1,2–1,35.
Вносимые потери, дБ
Потери в канале. В серии: 0,3–1,5 дБ.
Развязка каналов, дБ
Ослабление сигнала одного канала в другом. В серии: 50–60 дБ.
Средняя мощность, Вт
Длительно допустимая мощность. В серии: 10–50 Вт.
Как подобрать
ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 6 ГГц.
КаналыЧисло каналов и тип портов — по системе.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.
Выбор внутри серии KADAMM ВСЧ-2: вносимые потери, дБ — от 0,3 / 0,3 у KADAMM ВСЧ-2-3-SMA(р) до 1,5 / 1,5 у KADAMM ВСЧ-2-6-SMA(р); КСВН — от 1,2 / 1,5 у KADAMM ВСЧ-2-5-SMA(р) до 1,35 / 1,5 у KADAMM ВСЧ-2-6-SMA(р); развязка каналов, дБ — от 60 у KADAMM ВСЧ-2-6-SMA(р) до 50 у KADAMM ВСЧ-2-5-SMA(р).
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Соосно — один внутри другого.
Развязка — ослабление сигнала одного канала в другом.
Серия KADAMM ВСЧ-2 перекрывает до 6 ГГц: KADAMM ВСЧ-2-3-SMA(р) — канал 1: 0–3 ГГц; канал 2: 0–3 ГГц; KADAMM ВСЧ-2-5-SMA(р) — канал 1: 0–5 ГГц; канал 2: 0–5 ГГц; KADAMM ВСЧ-2-6-SMA(р) — канал 1: 0–6 ГГц; канал 2: 0–6 ГГц.
У всех 3 моделей серии KADAMM ВСЧ-2: Соединитель — SMA (розетка).
КАДАММ — вращающиеся переходы (сочленения) свч: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВСЧ-2 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВСЧ-2 могут уточняться без уведомления.
Поставляем Вращающиеся переходы (сочленения) коаксиальные двухканальные KADAMM ВСЧ-2 под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
