KADAMM · Вращающиеся переходы (сочленения) СВЧ

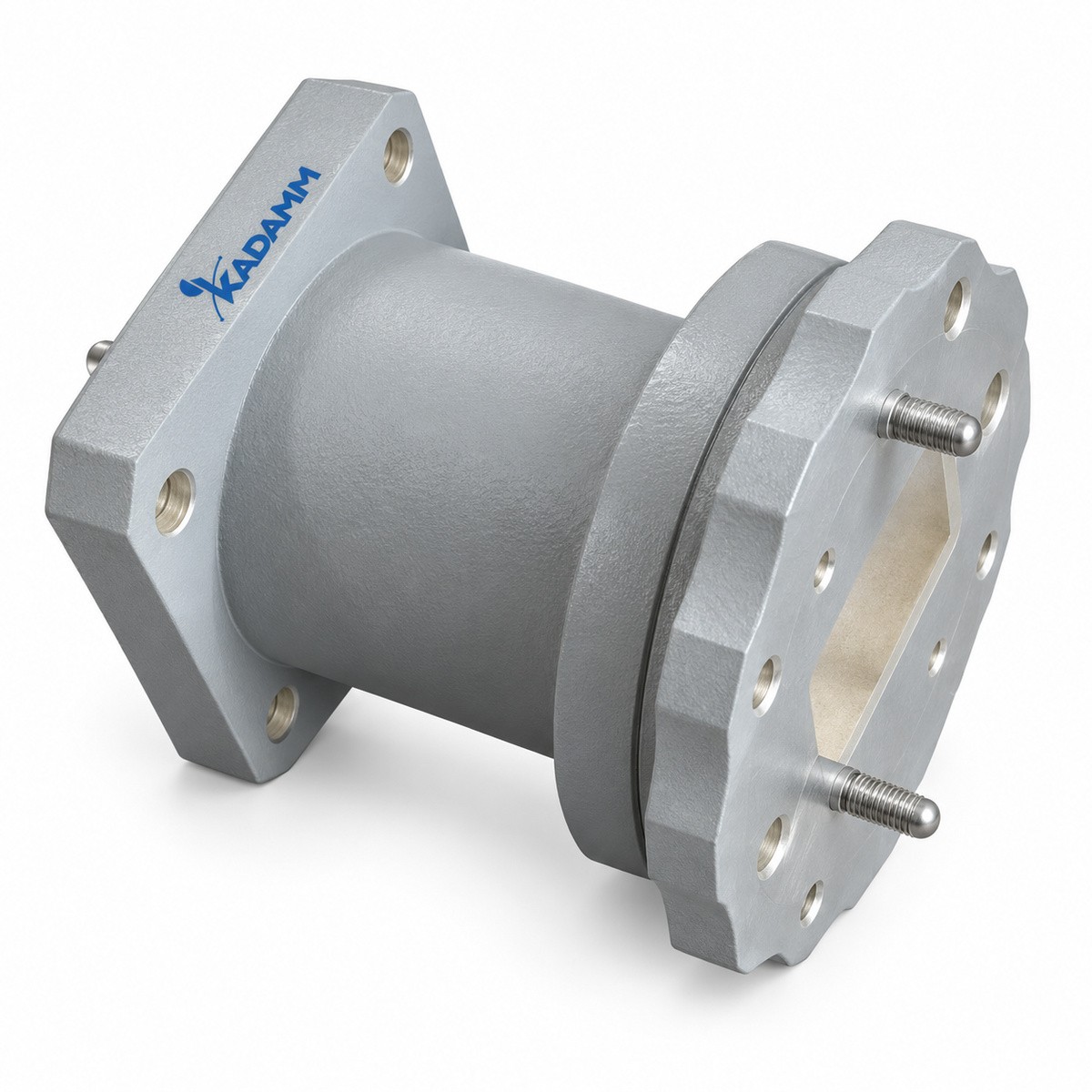

Вращающиеся переходы (сочленения) для Н-образных волноводов KADAMM ВСЧ-1-Н

Вращающиеся переходы (сочленения) для Н-образных волноводов: 28 моделей. Передача СВЧ-сигнала между неподвижной и вращающейся частями системы.

KADAMM ВСЧ-1-Н
840 МГц – 40 ГГц
Диапазон частот
28
Моделей в серии
FP
Фланцы

Описание

Серия KADAMM ВСЧ-1-Н — 28 моделей в диапазоне 840 МГц – 40 ГГц. Модели различаются: частоты, мощн., потери, КСВН, волновод.

В серии KADAMM ВСЧ-1-Н — 28 моделей; число каналов, диапазон, КСВН и потери — в таблице.

Вращающееся сочленение передаёт СВЧ-сигнал между неподвижной и вращающейся частями конструкции — например, к антенне радиолокатора на поворотном основании.

Помимо вносимого ослабления и КСВН у сочленения важно, насколько эти величины меняются за оборот; для больших мощностей применяют волноводные исполнения.

По таблице исполнений KADAMM ВСЧ-1-Н: вносимое ослабление от 0,5 до 1 дБ; КСВН от 1,4 до 2; допустимая мощность от 30 до 650 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Сочленения для Н-образных волноводов. Вращающиеся сочленения для двухгребневого волновода передают широкополосный сигнал на вращающуюся антенну. Их применяют в системах радиоэлектронной разведки и борьбы, испытательных стендах, где антенна вращается, а сигнал занимает широкую полосу. Как правило, внутри двухгребневый волновод переходит в коаксиальную линию, которая и проходит через вращающийся стык: коаксиальная волна осесимметрична и широкополосна. Переходы с двухгребневого волновода на коаксиал и обратно определяют КСВН сочленения во всём диапазоне. В артикулах серии указаны компоновки; потери, КСВН и средняя мощность каждой модели приведены в таблице. При выборе сопоставьте широкий диапазон двухгребневого типоразмера с частотами системы и проверьте мощность: она ограничена коаксиальной частью узла. Компоновки серии различаются положением фланцев относительно оси — прямые и угловые, как у сочленений прямоугольного волновода; исполнение указано в артикуле. Материал корпуса и фланцы приведены в таблице. При выборе учитывайте, что в широкой полосе неравномерность по углу и КСВН меняются по частоте; если система работает в узком участке, сверяйте параметры именно там. Фланцы двухгребневых волноводов собирают по центрирующим штифтам, без перекоса: в широкой полосе несоосность стыка проявляется ростом КСВН на верхних частотах. Как правило, для широкополосных систем это единственный способ передать сигнал через вращающийся узел без деления полосы на поддиапазоны.

Ключевые особенности

Диапазон 840 МГц – 40 ГГцСерия KADAMM ВСЧ-1-Н перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka.
28 моделей в серииРазличаются: частоты, мощн., потери, КСВН, волновод.

Серия в цифрах

ПараметрПо серии
Моделей в серии28
Диапазон частот серии840 МГц – 40 ГГц
Средняя мощность30–650 Вт
Вносимые потери0,5–1 дБ
КСВН1,4–2
Типоразмер волноводапо таблице исполнений (вариантов: 13)
ФланецFP; FPWRD840U24, FMWRD840U24
Материалалюминий; медь; алюминий или медь

Исполнения серии

АртикулЧастоты, ГГцМощн., ВтПотери, дБКСВНВолноводФланецМатериал
KADAMM ВСЧ-1-WRD110-100-П11,0-261000,51,5WRD110уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD110-П11-26,5500,81,8WRD110FPмедь
KADAMM ВСЧ-1-WRD150-650-П1,5-3,66500,51,5WRD150уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD150-П1,5-3,62000,51,5WRD150FPалюминий
KADAMM ВСЧ-1-WRD180-100-П18,0-401000,51,5WRD180уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD180-П18-403012WRD180FPмедь
KADAMM ВСЧ-1-WRD200-650-П2,0-4,86500,51,5WRD200уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD200-П2-4,82000,51,5WRD200FPалюминий
KADAMM ВСЧ-1-WRD250-650-П2,6-7,8650уточняйте у менеджера1,5WRD250уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD250-П2,6-7,82000,51,5WRD250FPалюминий
KADAMM ВСЧ-1-WRD350-650-П3,5-8,26500,51,5WRD350уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD350-П3,5-8,22000,51,5WRD350FPалюминий
KADAMM ВСЧ-1-WRD475-650-П4,75-11,06500,51,5WRD475уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD475-П4,75-111000,51,5WRD475FPмедь
KADAMM ВСЧ-1-WRD500-500-П5,0-185000,51,5WRD500уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD500-П5-181000,51,5WRD500FPмедь
KADAMM ВСЧ-1-WRD580-650-П5,8-16650уточняйте у менеджера1,5WRD580уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD580-П5,8-161000,51,5WRD580FPмедь
KADAMM ВСЧ-1-WRD650-280-П6,5-182800,51,5WRD650уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD650-П6,5-181000,51,5WRD650FPмедь
KADAMM ВСЧ-1-WRD700-280-П7,0-182800,51,5WRD700уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD700-П7,5-181000,51,5WRD700FPмедь
KADAMM ВСЧ-1-WRD750-280-П7,5-182800,51,5WRD750уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD750-П7-18,51000,51,5WRD750FPмедь
KADAMM ВСЧ-1-WRD84-650-П0,84-2,06500,51,5WRD84уточняйте у менеджерауточняйте у менеджера
KADAMM ВСЧ-1-WRD84-Г0,84-2,04000,51,4WRD84FPWRD840U24, FMWRD840U24алюминий или медь
KADAMM ВСЧ-1-WRD84-П0,84-22000,51,5WRD84FPалюминий
KADAMM ВСЧ-1-WRD84-У0,84-2,04000,51,4WRD84FPWRD840U24, FMWRD840U24алюминий или медь

Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон. В серии: 0,84–40 ГГц.
Типоразмер волноводаСечение волновода по стандарту WR (WRD — двухгребневый). В серии: по таблице исполнений (вариантов: 13).
КСВНСогласование канала. В серии: 1,4–2.
Вносимые потери, дБПотери в канале. В серии: 0,5–1 дБ.
Средняя мощность, ВтДлительно допустимая мощность. В серии: 30–650 Вт.
ФланецТип волноводных фланцев. В серии: FP; FPWRD840U24, FMWRD840U24.
МатериалМатериал корпуса. В серии: алюминий; медь; алюминий или медь.

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 840 МГц – 40 ГГц.
КаналыЧисло каналов и тип портов — по системе.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ВСЧ-1-Н: средняя мощность, Вт — от 650 у KADAMM ВСЧ-1-WRD580-650-П до 30 у KADAMM ВСЧ-1-WRD180-П; вносимые потери, дБ — от 0,5 у KADAMM ВСЧ-1-WRD84-П до 1 у KADAMM ВСЧ-1-WRD180-П; КСВН — от 1,4 у KADAMM ВСЧ-1-WRD84-Г до 2 у KADAMM ВСЧ-1-WRD180-П.

Применение

Поворотные антенны радиолокаторов, опорно-поворотные устройства, вращающиеся стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ВСЧ-1-Н: вращающийся переход, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Коаксиальная волна осесимметрична и широкополосна — она подходит для вращающегося стыка в широкой полосе.

Коаксиальная часть узла.

Серия KADAMM ВСЧ-1-Н перекрывает 840 МГц – 40 ГГц: KADAMM ВСЧ-1-WRD84-П — 0,84-2; KADAMM ВСЧ-1-WRD150-П — 1,5-3,6; KADAMM ВСЧ-1-WRD200-П — 2-4,8; KADAMM ВСЧ-1-WRD250-П — 2,6-7,8; KADAMM ВСЧ-1-WRD350-П — 3,5-8,2; KADAMM ВСЧ-1-WRD475-П — 4,75-11; KADAMM ВСЧ-1-WRD500-П — 5-18; KADAMM ВСЧ-1-WRD580-П — 5,8-16; ещё 20 в таблице исполнений.
