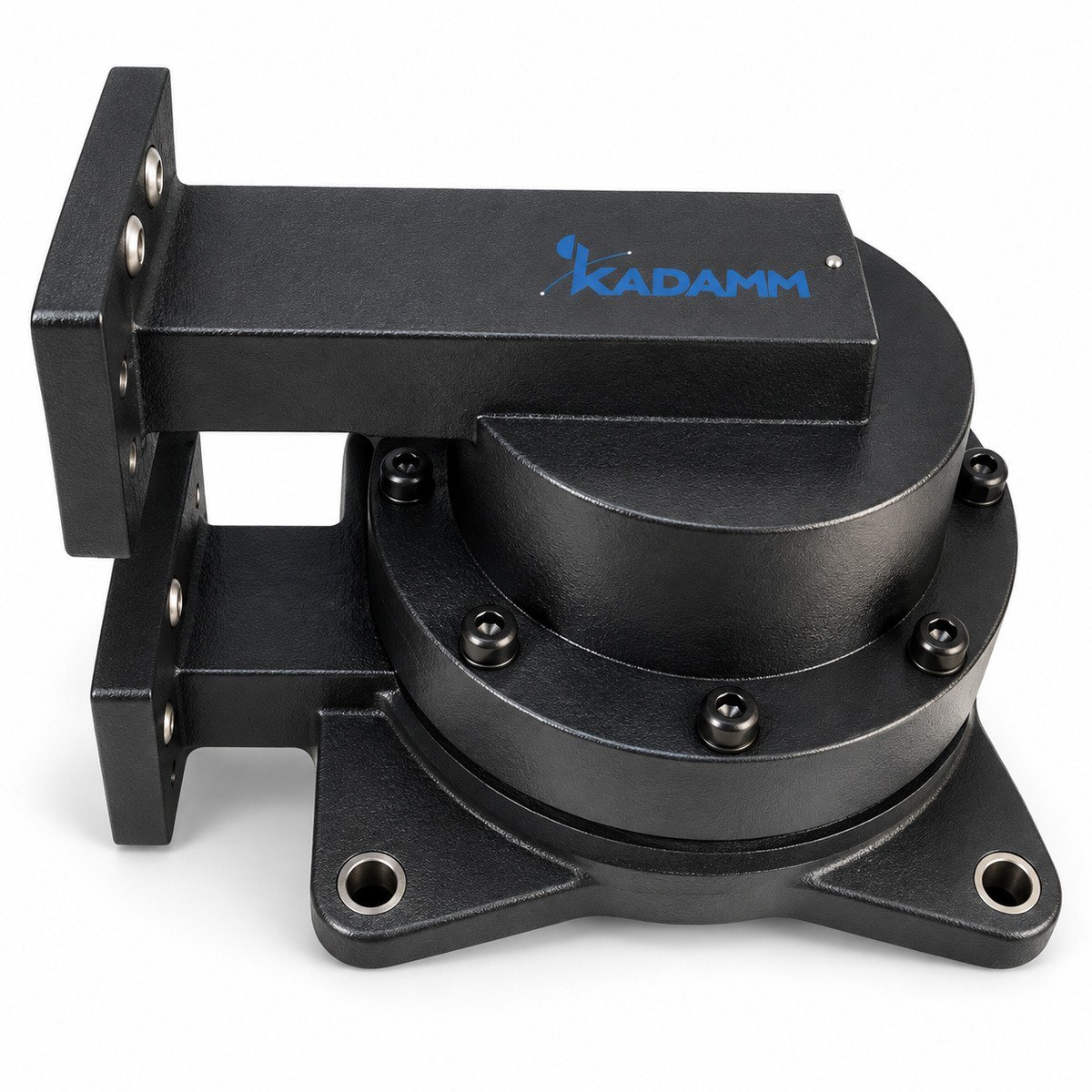

Вращающиеся переходы (сочленения) волноводные высокой мощности KADAMM ВСЧ-1-ВМ

Вращающиеся переходы (сочленения) волноводные высокой мощности: 52 модели. Передача СВЧ-сигнала между неподвижной и вращающейся частями системы.

KADAMM ВСЧ-1-ВМ
1,13 – 75,8 ГГц
Диапазон частот
52
Моделей в серии
по таблице исполнений
Фланцы

Описание

Серия KADAMM ВСЧ-1-ВМ — 52 модели в диапазоне 1,13 – 75,8 ГГц. Модели различаются: частоты, мощн., потери, КСВН, волновод.

В серии KADAMM ВСЧ-1-ВМ — 52 модели; число каналов, диапазон, КСВН и потери — в таблице.

Вращающееся сочленение передаёт СВЧ-сигнал между неподвижной и вращающейся частями конструкции — например, к антенне радиолокатора на поворотном основании.

Помимо вносимого ослабления и КСВН у сочленения важно, насколько эти величины меняются за оборот; для больших мощностей применяют волноводные исполнения.

По таблице исполнений KADAMM ВСЧ-1-ВМ: вносимое ослабление от 0,2 до 0,5 дБ; КСВН от 1,15 до 1,6; допустимая мощность от 30 до 12000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Волноводные сочленения высокой мощности. Сочленения высокой мощности рассчитаны на тракты мощных радиолокаторов и передатчиков. Они охватывают крупные сечения волноводов, по которым передаются большие средние мощности. При высокой мощности главное — электрическая прочность и нагрев. Дроссельный зазор и преобразователи типа волны выполняют с увеличенными радиусами и зазорами, чтобы снизить напряжённость поля, а корпус и подшипниковый узел рассчитывают так, чтобы нагрев не нарушал соосность. Мощные сочленения обычно работают в трактах под наддувом сухого газа: это поднимает пробивную прочность и защищает внутренние поверхности. Уплотнения вращающегося стыка рассчитаны на такой режим. В таблице указаны средняя мощность, рабочая полоса, потери и КСВН. При выборе сравните мощность передатчика с допустимой и уточните режим наддува. Мощное сочленение тяжелее обычного, и его установка требует продуманного крепления к опорно-поворотному устройству: масса не должна нагружать фланцы тракта. Подшипниковый узел смазывают и обслуживают по регламенту — износ подшипников ведёт к биению ротора и росту неравномерности по углу. Обозначение моделей серии включает типоразмер волновода — по нему сочленение подбирают к тракту передатчика. Перед включением на полную мощность тракт с мощным сочленением проверяют на герметичность и прогревают на сниженном уровне, контролируя КСВН при вращении: рост отражения при нагреве указывает на проблему в зазорах или стыках, которую лучше найти до работы на номинале.

Ключевые особенности

Диапазон 1,13 – 75,8 ГГцСерия KADAMM ВСЧ-1-ВМ перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka, V.
52 модели в серииРазличаются: частоты, мощн., потери, КСВН, волновод.

Серия в цифрах

ПараметрПо серии
Моделей в серии52
Диапазон частот серии1,13 – 75,8 ГГц
Средняя мощность30–12000 Вт
Вносимые потери0,2–0,5 дБ
КСВН1,15–1,6
Типоразмер волноводапо таблице исполнений (вариантов: 20)
Фланецпо таблице исполнений (вариантов: 15)
Материалалюминий; медь; алюминий или медь
Рабочая полоса5–10 %

Исполнения серии

АртикулЧастоты, ГГцМощн., ВтПотери, дБКСВНВолноводФланецМатериалПолоса
KADAMM ВСЧ-1-WR112-ГМ6,57-9,9920000,21,2WR112UDR84/UBR84, PDR84/PBR84алюминий или медь≤10%
KADAMM ВСЧ-1-WR112-ПМ6,57-9,99100 Вт0,31,25WR112FBPмедь—
KADAMM ВСЧ-1-WR112-УМ6,57-9,992000 Вт0,201,20WR112FBPмедь≤5%
KADAMM ВСЧ-1-WR137-ГМ5,38-8,1720000,21,15WR137UDR70, PDR70алюминий или медь≤10%
KADAMM ВСЧ-1-WR137-ПМ5,38-8,17200 Вт0,31,25WR137FDPмедь—
KADAMM ВСЧ-1-WR137-УМ5,38-8,172000 Вт0,201,15WR137FDPалюминий≤5%
KADAMM ВСЧ-1-WR15-УМ49,8-75,830 Вт0,501,6WR15FUGPмедь≤5%
KADAMM ВСЧ-1-WR159-ГМ4,64-7,0530000,21,15WR159UDR58, PDR58алюминий или медь≤10%
KADAMM ВСЧ-1-WR159-ПМ4,64-7,0530000,21,15WR159UDR58, PDR58алюминий или медь≤10%
KADAMM ВСЧ-1-WR159-УМ4,64-7,053000 Вт0,201,15WR159FDPалюминий≤5%
KADAMM ВСЧ-1-WR187-ГМ3,94-5,9930000,21,15WR187уточняйте у менеджераалюминий или медь≤10%
KADAMM ВСЧ-1-WR187-ПМ3,94-5,9930000,21,15WR187уточняйте у менеджераалюминий или медь≤10%
KADAMM ВСЧ-1-WR187-УМ3,94-5,993000 Вт0,201,15WR187FDPалюминий≤5%
KADAMM ВСЧ-1-WR19-УМ39,2-59,650 Вт0,401,5WR19FUGPмедь≤5%
KADAMM ВСЧ-1-WR22-УМ32,9-50,150 Вт0,401,5WR22FUGPмедь≤5%
KADAMM ВСЧ-1-WR229-ГМ3,22-4,9030000,21,15WR229UDR40, PDR40алюминий или медь≤10%
KADAMM ВСЧ-1-WR229-ПМ3,22-4,9030000,21,15WR229UDR40, PDR40алюминий или медь≤10%
KADAMM ВСЧ-1-WR229-УМ3,22-4,903000 Вт0,201,15WR229FDPалюминий≤5%
KADAMM ВСЧ-1-WR28-ГМ26,3-40,03000,251,25WR28UBR320, PBR320алюминий или медь≤10%
KADAMM ВСЧ-1-WR28-ГМ-29000/31000-10029,0-31,01000,31,20WR28уточняйте у менеджерамедь—
KADAMM ВСЧ-1-WR28-ПМ26,5-40,050 Вт0,31,5WR28FBPмедь—
KADAMM ВСЧ-1-WR28-УМ26,5-40,0300 Вт0,251,25WR28FBPмедь≤5%
KADAMM ВСЧ-1-WR284-ГМ2,60-3,95100000,21,15WR284UDR32, PDR32алюминий или медь≤10%
KADAMM ВСЧ-1-WR284-ПМ2,60-3,95100000,21,15WR284UDR32, PDR32алюминий или медь≤10%
KADAMM ВСЧ-1-WR284-УМ2,60-3,953000 Вт0,201,15WR284FDPалюминий≤5%
KADAMM ВСЧ-1-WR34-ГМ21,7-33,03000,251,25WR34UBR260, PBR260алюминий или медь≤10%
KADAMM ВСЧ-1-WR34-ГМ-29400/31000-10029,4-31,01000,51,25WR34уточняйте у менеджерамедь—
KADAMM ВСЧ-1-WR34-ПМ21,7-33,050 Вт0,31,5WR34FBPмедь—
KADAMM ВСЧ-1-WR34-УМ21,7-33,0300 Вт0,251,25WR34FBPмедь≤5%
KADAMM ВСЧ-1-WR340-УМ2,17-3,33000 Вт0,201,15WR340FDPалюминий≤5%
KADAMM ВСЧ-1-WR42-ГМ17,6-26,75000,251,25WR42UBR220, PBR220алюминий или медь≤10%
KADAMM ВСЧ-1-WR42-ПМ17,6-26,750 Вт0,31,4WR42FBPмедь—
KADAMM ВСЧ-1-WR42-УМ17,6-26,7500 Вт0,251,25WR42FBPмедь≤5%
KADAMM ВСЧ-1-WR430-ГМ1,72-2,61120000,21,15WR430уточняйте у менеджераалюминий или медь≤10%
KADAMM ВСЧ-1-WR430-ПМ1,72-2,61120000,21,15WR430уточняйте у менеджераалюминий или медь≤10%
KADAMM ВСЧ-1-WR430-УМ1,72-2,613000 Вт0,201,15WR430FDPалюминий≤5%
KADAMM ВСЧ-1-WR51-ГМ14,5-22,05000,251,25WR51UBR180, PBR180алюминий или медь≤10%
KADAMM ВСЧ-1-WR51-ПМ14,5-22,050 Вт0,31,25WR51FBPмедь—
KADAMM ВСЧ-1-WR51-УМ14,5-22,0500 Вт0,251,25WR51FBPмедь≤5%
KADAMM ВСЧ-1-WR510-УМ1,45-2,24000 Вт0,201,15WR510FDPалюминий≤5%
KADAMM ВСЧ-1-WR62-ГМ11,9-18,020000,21,25WR62UBR140, PBR140алюминий или медь≤10%
KADAMM ВСЧ-1-WR62-ПМ11,9-18,0100 Вт0,31,25WR62FBPмедь—
KADAMM ВСЧ-1-WR62-УМ11,9-18,02000 Вт0,201,25WR62FBPмедь≤5%
KADAMM ВСЧ-1-WR650-УМ1,13-1,734000 Вт0,201,15WR650FDPалюминий≤5%
KADAMM ВСЧ-1-WR75-ГМ9,84-15,010000,21,2WR75UBR120, PBR120алюминий или медь≤10%
KADAMM ВСЧ-1-WR75-ГМ-13750/14500-20013,75-14,52000,31,15WR75уточняйте у менеджерамедь—
KADAMM ВСЧ-1-WR75-ПМ9,84-15,0100 Вт0,31,25WR75FBPмедь—
KADAMM ВСЧ-1-WR75-УМ9,84-15,01000 Вт0,201,20WR75FBPмедь≤5%
KADAMM ВСЧ-1-WR75-УМ-13700/14500-5013,7-14,5500,251,2WR75уточняйте у менеджерамедь—
KADAMM ВСЧ-1-WR90-ГМ8,20-12,420000,21,2WR90UDR100/UBR100, PDR100/PBR100алюминий или медь≤10%
KADAMM ВСЧ-1-WR90-ПМ8,20-12,5100 Вт0,31,25WR90FBPмедь—
KADAMM ВСЧ-1-WR90-УМ8,20-12,52000 Вт0,201,20WR90FBPмедь≤5%

Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Обозначения фланцев: FBP — квадратный плоский фланец без канавки (UBR).

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон. В серии: 1,13–75,8 ГГц.
Рабочая полосаПолоса, в которой нормированы потери и КСВН. В серии: 5–10 %.
Типоразмер волноводаСечение волновода по стандарту WR (WRD — двухгребневый). В серии: по таблице исполнений (вариантов: 20).
КСВНСогласование канала. В серии: 1,15–1,6.
Вносимые потери, дБПотери в канале. В серии: 0,2–0,5 дБ.
Средняя мощность, ВтДлительно допустимая мощность. В серии: 30–12000 Вт.
ФланецТип волноводных фланцев. В серии: по таблице исполнений (вариантов: 15).
МатериалМатериал корпуса. В серии: алюминий; медь; алюминий или медь.

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 1,13 – 75,8 ГГц.
КаналыЧисло каналов и тип портов — по системе.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ВСЧ-1-ВМ: средняя мощность, Вт — от 12000 у KADAMM ВСЧ-1-WR430-ГМ до 30 Вт у KADAMM ВСЧ-1-WR15-УМ; вносимые потери, дБ — от 0,20 у KADAMM ВСЧ-1-WR650-УМ до 0,5 у KADAMM ВСЧ-1-WR34-ГМ-29400/31000-100; КСВН — от 1,15 у KADAMM ВСЧ-1-WR650-УМ до 1,6 у KADAMM ВСЧ-1-WR15-УМ.

Применение

Поворотные антенны радиолокаторов, опорно-поворотные устройства, вращающиеся стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ВСЧ-1-ВМ: вращающийся переход, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Электрическая прочность зазоров и нагрев узла.

Для мощных трактов он рекомендуется: повышает пробивную прочность.

Серия KADAMM ВСЧ-1-ВМ перекрывает 1,13 – 75,8 ГГц: KADAMM ВСЧ-1-WR650-УМ — 1,13-1,73; KADAMM ВСЧ-1-WR510-УМ — 1,45-2,2; KADAMM ВСЧ-1-WR430-УМ — 1,72-2,61; KADAMM ВСЧ-1-WR340-УМ — 2,17-3,3; KADAMM ВСЧ-1-WR284-УМ — 2,60-3,95; KADAMM ВСЧ-1-WR229-УМ — 3,22-4,90; KADAMM ВСЧ-1-WR187-УМ — 3,94-5,99; KADAMM ВСЧ-1-WR159-УМ — 4,64-7,05; ещё 44 в таблице исполнений.
