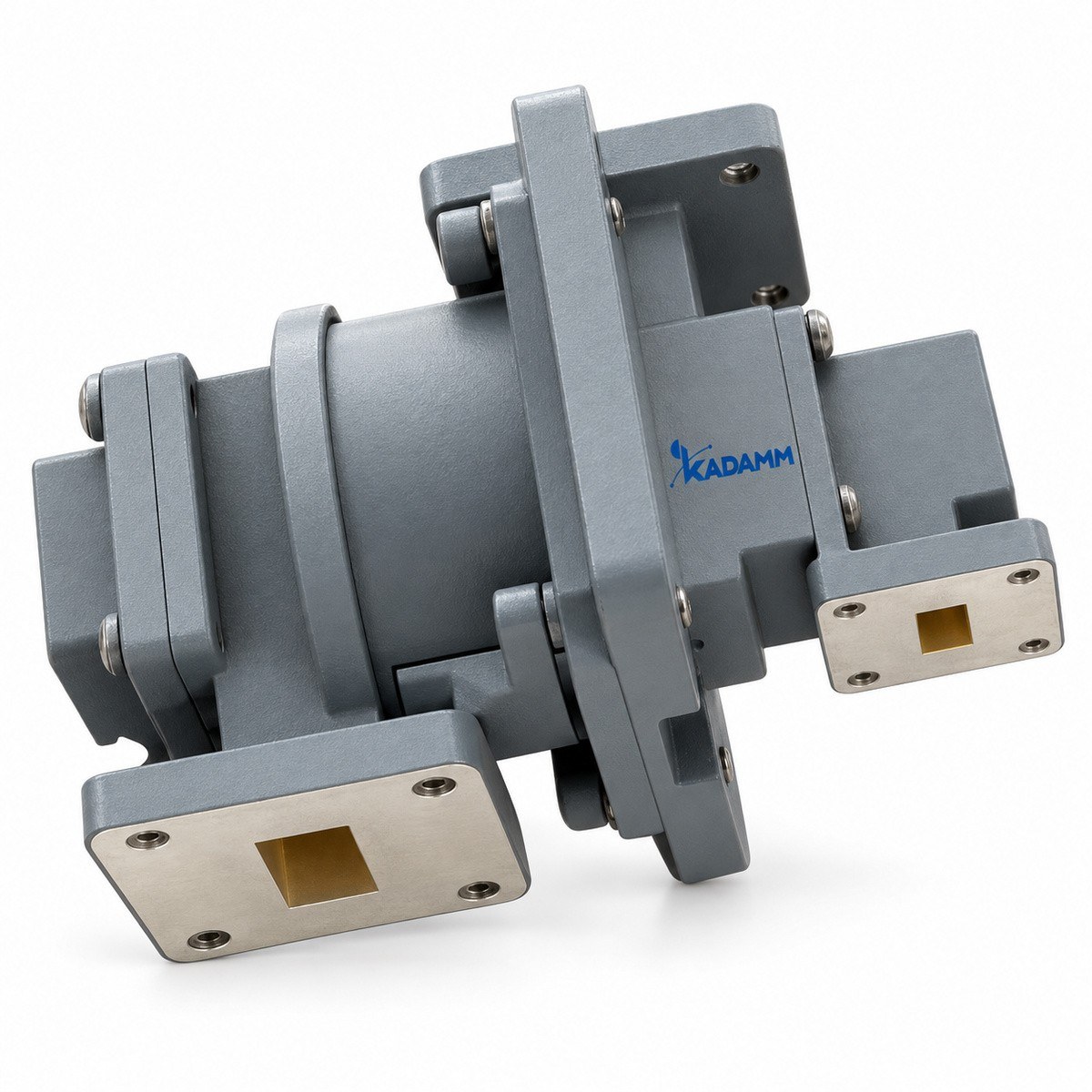

Вращающиеся переходы (сочленения) волноводные двухканальные KADAMM ВСЧ-2-В

Вращающиеся переходы (сочленения) волноводные двухканальные: 40 моделей. Передача СВЧ-сигнала между неподвижной и вращающейся частями системы.

KADAMM ВСЧ-2-В
2,6 – 40 ГГц
Диапазон частот
40
Моделей в серии
FDP
Фланцы

Описание

Серия KADAMM ВСЧ-2-В — 40 моделей в диапазоне 2,6 – 40 ГГц. Модели различаются: частоты, мощн., потери, КСВН, волновод.

В серии KADAMM ВСЧ-2-В — 40 моделей; число каналов, диапазон, КСВН и потери — в таблице.

Вращающееся сочленение передаёт СВЧ-сигнал между неподвижной и вращающейся частями конструкции — например, к антенне радиолокатора на поворотном основании.

Помимо вносимого ослабления и КСВН у сочленения важно, насколько эти величины меняются за оборот; для больших мощностей применяют волноводные исполнения.

По таблице исполнений KADAMM ВСЧ-2-В: вносимое ослабление от 0,25 до 1 дБ; КСВН от 1,2 до 1,5; допустимая мощность от 30 до 600 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Двухканальные волноводные сочленения. Двухканальное сочленение передаёт через один вращающийся узел два независимых волноводных канала. Это нужно радиолокаторам с раздельными каналами передачи и приёма, моноимпульсными суммарным и разностным каналами или двумя диапазонами. Каналы расположены соосно: один проходит по центру, другой — по коаксиальному кольцевому зазору вокруг него, или каналы используют разные осесимметричные типы волн. Важнейший параметр — развязка между каналами: сигнал одного не должен проникать в другой при любом угле поворота. Потери, КСВН, рабочая полоса и мощность каждой модели — в таблице. Сочленения этого типа сложнее одноканальных и требуют точной соосности при установке. Выбирая модель, определите частоты обоих каналов, мощность в каждом и требования к их развязке. Обозначение моделей указывает типоразмер волновода и двухканальное исполнение. Материал корпуса и тип фланцев приведены в таблице. Требования к развязке каналов и неравномерности по углу для конкретной задачи уточняйте у менеджера. При монтаже двухканального сочленения особенно важно не перепутать фланцы каналов: каждый канал имеет свои вход и выход, и маркировка на корпусе обязательна к сверке со схемой тракта. Подшипниковый узел и уплотнения обслуживают по регламенту: износ увеличивает неравномерность по углу в обоих каналах.

Ключевые особенности

Диапазон 2,6 – 40 ГГцСерия KADAMM ВСЧ-2-В перекрывает диапазоны IEEE S, C, X, Ku, K, Ka.
40 моделей в серииРазличаются: частоты, мощн., потери, КСВН, волновод.

Серия в цифрах

ПараметрПо серии
Моделей в серии40
Диапазон частот серии2,6 – 40 ГГц
Средняя мощность30–600 Вт
Вносимые потери0,25–1 дБ
КСВН1,2–1,5
Типоразмер волноводапо таблице исполнений (вариантов: 13)
ФланецFDP; FBP
Материалалюминий; медь; алюминий или медь
Рабочая полоса≤10%; 100 МГц; 200 МГц
Развязка каналов50 дБ

Исполнения серии

АртикулЧастоты, ГГцМощн., ВтПотери, дБКСВНВолноводФланецМатериалПолосаРазвязка каналов, дБ
KADAMM ВСЧ-2К-Ku/Ka13,75-14,5 (канал 1); 29,4-31 (канал 2)—0,3 (канал 1); 0,6 (канал 2)1,2 (канал 1); 1,4 (канал 2)—————
KADAMM ВСЧ-WR112-2К6,57-9,994000,31,25WR112FBPмедь≤10%—
KADAMM ВСЧ-WR112-2К-Г6,57-9,99уточняйте у менеджера0,31,30WR112уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR112-2К-У6,57-9,99уточняйте у менеджера0,31,30WR112уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR137-2К5,38-8,175000,31,25WR137FDPмедь≤10%—
KADAMM ВСЧ-WR137-2К-Г5,38-8,17уточняйте у менеджера0,251,30WR137уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR137-2К-У5,38-8,17уточняйте у менеджера0,251,30WR137уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR159-2К4,64-7,055000,31,25WR159FDPалюминий≤10%—
KADAMM ВСЧ-WR159-2К-Г4,64-7,05уточняйте у менеджера0,251,30WR159уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR159-2К-У4,64-7,05уточняйте у менеджера0,251,30WR159уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR187-2К3,94-5,996000,31,25WR187FDPалюминий≤10%—
KADAMM ВСЧ-WR187-2К-Г3,94-5,99уточняйте у менеджера0,31,30WR187уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR187-2К-У3,94-5,99уточняйте у менеджера0,31,30WR187уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR229-2К3,22-4,906000,31,25WR229FDPалюминий≤10%—
KADAMM ВСЧ-WR229-2К-Г3,22-4,90уточняйте у менеджера0,31,30WR229уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR229-2К-У3,22-4,90уточняйте у менеджера0,31,30WR229уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR28-2К26,5-40,0300,71,5WR28FBPмедь≤10%—
KADAMM ВСЧ-WR28-2К-Г26,3-40,0уточняйте у менеджера1,01,50WR28уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR28-2К-У21,7-33,0уточняйте у менеджера1,01,50WR34уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR28-2К-У-226,3-40,0уточняйте у менеджера1,01,50WR28уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR284-2К2,60-3,956000,31,25WR284FDPалюминий≤10%—
KADAMM ВСЧ-WR284-2К-Г2,60-3,95уточняйте у менеджера0,31,30WR284уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR284-2К-У2,60-3,95уточняйте у менеджера0,31,30WR284уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR34-2К21,7-33,0300,51,3WR34FBPмедь≤10%—
KADAMM ВСЧ-WR34-2К-Г21,7-33,0уточняйте у менеджера1,01,50WR34уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR42-2К17,6-26,7500,51,3WR42FBPмедь≤10%—
KADAMM ВСЧ-WR42-2К-Г17,6-26,7уточняйте у менеджера1,01,50WR42уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR42-2К-У17,6-26,7уточняйте у менеджера1,01,50WR42уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR51-2К14,5-22,01000,41,3WR51FBPмедь≤10%—
KADAMM ВСЧ-WR51-2К-Г14,5-22,0уточняйте у менеджера0,41,40WR51уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR51-2К-У14,5-22,0уточняйте у менеджера0,41,40WR51уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR62-2К11,9-18,01000,31,25WR62FBPмедь≤10%—
KADAMM ВСЧ-WR62-2К-Г11,9-18,0уточняйте у менеджера0,41,40WR62уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR62-2К-У11,9-18,0уточняйте у менеджера0,41,40WR62уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR75-2К9,84-15,01000,31,25WR75FBPмедь≤10%—
KADAMM ВСЧ-WR75-2К-Г9,84-15,0уточняйте у менеджера0,31,30WR75уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR75-2К-У9,84-15,0уточняйте у менеджера0,31,30WR75уточняйте у менеджераалюминий или медь200 МГц50
KADAMM ВСЧ-WR90-2К8,20-12,54000,31,25WR90FBPмедь≤10%—
KADAMM ВСЧ-WR90-2К-Г8,20-12,4уточняйте у менеджера0,31,30WR90уточняйте у менеджераалюминий или медь100 МГц50
KADAMM ВСЧ-WR90-2К-У8,20-12,4уточняйте у менеджера0,31,30WR90уточняйте у менеджераалюминий или медь100 МГц50

Предельные значения: потери — не более; КСВН — не более; развязка каналов — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Обозначения фланцев: FBP — квадратный плоский фланец без канавки (UBR).

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Импульсная мощность, кВт150 — KADAMM ВСЧ-WR112-2К, KADAMM ВСЧ-WR137-2К, KADAMM ВСЧ-WR159-2К, KADAMM ВСЧ-WR90-2К; 600 — KADAMM ВСЧ-WR187-2К, KADAMM ВСЧ-WR229-2К, KADAMM ВСЧ-WR284-2К; 0,3 — KADAMM ВСЧ-WR28-2К, KADAMM ВСЧ-WR34-2К; 0,5 — KADAMM ВСЧ-WR42-2К; 3 — KADAMM ВСЧ-WR51-2К; 4 — KADAMM ВСЧ-WR62-2К; 10 — KADAMM ВСЧ-WR75-2К

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон. В серии: 2,6–40 ГГц.
Рабочая полосаПолоса, в которой нормированы потери и КСВН. В серии: ≤10%; 100 МГц; 200 МГц.
Типоразмер волноводаСечение волновода по стандарту WR (WRD — двухгребневый). В серии: по таблице исполнений (вариантов: 13).
КСВНСогласование канала. В серии: 1,2–1,5.
Вносимые потери, дБПотери в канале. В серии: 0,25–1 дБ.
Развязка каналов, дБОслабление сигнала одного канала в другом. В серии: 50 дБ.
Средняя мощность, ВтДлительно допустимая мощность. В серии: 30–600 Вт.
ФланецТип волноводных фланцев. В серии: FDP; FBP.
МатериалМатериал корпуса. В серии: алюминий; медь; алюминий или медь.

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 2,6 – 40 ГГц.
КаналыЧисло каналов и тип портов — по системе.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ВСЧ-2-В: средняя мощность, Вт — от 600 у KADAMM ВСЧ-WR187-2К до 30 у KADAMM ВСЧ-WR34-2К; вносимые потери, дБ — от 0,25 у KADAMM ВСЧ-WR159-2К-Г до 1,0 у KADAMM ВСЧ-WR28-2К-У-2; КСВН — от 1,2 (канал 1); 1,4 (канал 2) у KADAMM ВСЧ-2К-Ku/Ka до 1,50 у KADAMM ВСЧ-WR28-2К-У-2.

Применение

Поворотные антенны радиолокаторов, опорно-поворотные устройства, вращающиеся стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ВСЧ-2-В: вращающийся переход, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Чтобы передать через вращающийся узел, например, суммарный и разностный каналы или приём и передачу.

Развязка между каналами при любом угле поворота.

Серия KADAMM ВСЧ-2-В перекрывает 2,6 – 40 ГГц: KADAMM ВСЧ-WR284-2К — 2,60-3,95; KADAMM ВСЧ-WR229-2К — 3,22-4,90; KADAMM ВСЧ-WR187-2К — 3,94-5,99; KADAMM ВСЧ-WR159-2К — 4,64-7,05; KADAMM ВСЧ-WR137-2К — 5,38-8,17; KADAMM ВСЧ-WR112-2К — 6,57-9,99; KADAMM ВСЧ-WR90-2К — 8,20-12,5; KADAMM ВСЧ-WR75-2К — 9,84-15,0; ещё 32 в таблице исполнений.
