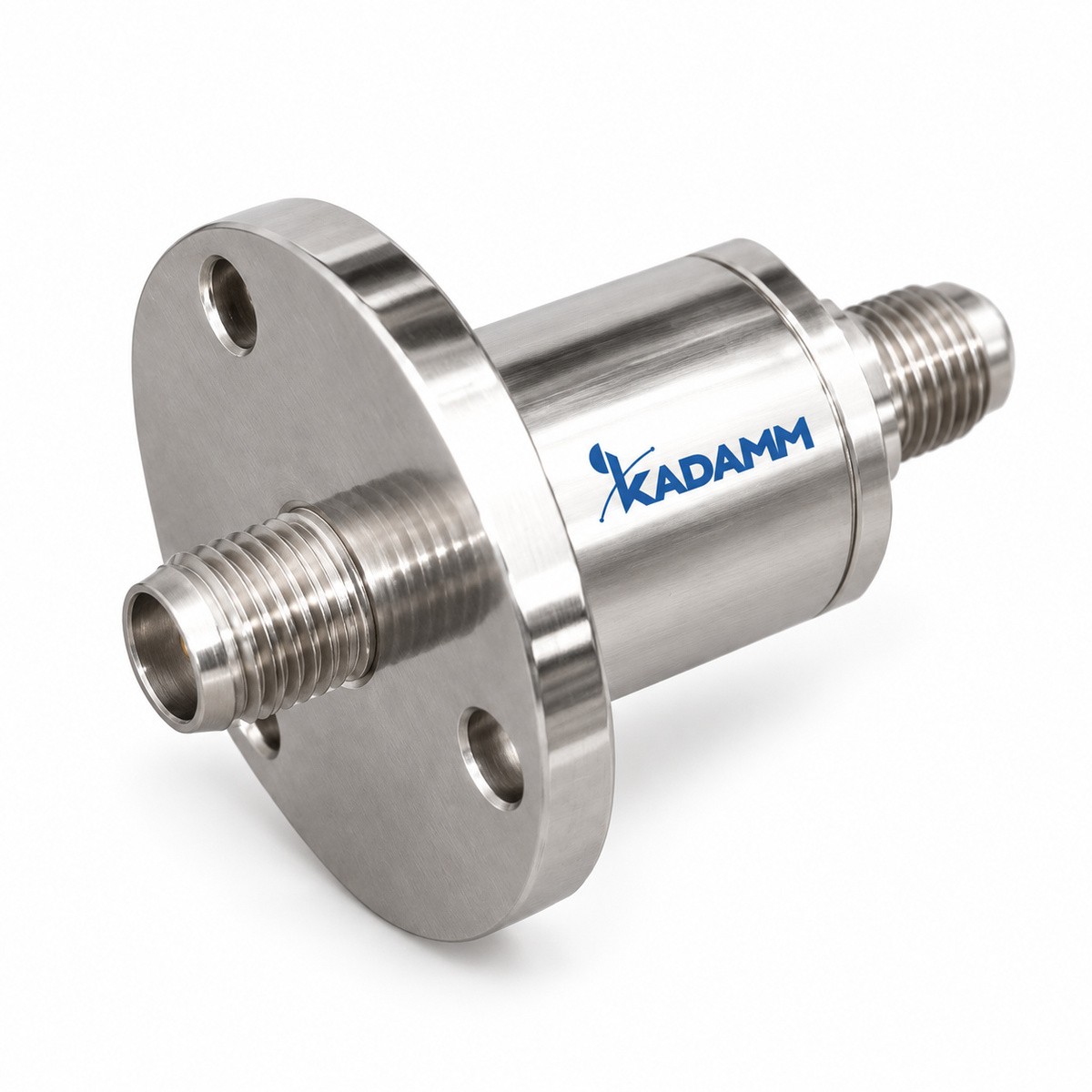

Вращающиеся переходы (сочленения) коаксиальные одноканальные KADAMM ВСЧ-1-К

Вращающиеся переходы (сочленения) коаксиальные одноканальные: 11 моделей. Передача СВЧ-сигнала между неподвижной и вращающейся частями системы.

KADAMM ВСЧ-1-К
до 67 ГГц
Диапазон частот
11
Моделей в серии
по таблице исполнений
Соединитель

Описание

Серия KADAMM ВСЧ-1-К — 11 моделей в диапазоне до 67 ГГц. Модели различаются: частоты, мощн., потери, КСВН, порт 1.

В серии KADAMM ВСЧ-1-К — 11 моделей; число каналов, диапазон, КСВН и потери — в таблице.

Вращающееся сочленение передаёт СВЧ-сигнал между неподвижной и вращающейся частями конструкции — например, к антенне радиолокатора на поворотном основании.

Помимо вносимого ослабления и КСВН у сочленения важно, насколько эти величины меняются за оборот; для больших мощностей применяют волноводные исполнения.

По таблице исполнений KADAMM ВСЧ-1-К: вносимое ослабление от 0,4 до 0,8 дБ; КСВН от 1,2 до 1,8; допустимая мощность от 5 до 200 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Коаксиальные одноканальные сочленения. Одноканальные коаксиальные сочленения передают сигнал через вращающийся стык коаксиальной линии. Коаксиальная волна осесимметрична, поэтому такие сочленения широкополосны и начинают работать с низких частот. Соединители портов 1 и 2 указаны в таблице раздельно: например, вилка на одном и розетка на другом, что позволяет включить сочленение между кабелем и прибором без переходов. Центральный проводник во вращающемся стыке соединён контактом или ёмкостной связью; качество этого узла определяет неравномерность по углу. Средняя и импульсная мощность ограничены соединителями и коаксиальной линией. По сравнению с волноводными сочленениями коаксиальные компактнее и проще в установке. Применяют их в поворотных антенных устройствах, следящих системах, стендах с вращающимися объектами. Коаксиальные сочленения работают с непрерывным вращением, но вращающийся контакт центрального проводника имеет ограниченный ресурс; его учитывают в графике обслуживания. При монтаже корпус сочленения крепят к конструкции, а кабели подводят без натяга и с запасом длины, чтобы вращение не нагружало соединители. Импульсная мощность в таблице важна для импульсных систем — радиолокаторов и маяков. Обозначение модели включает верхнюю частоту и соединители портов, что упрощает подбор под кабель. Если частота системы невысока, а мощность умеренная, коаксиальное сочленение заменяет волноводное и упрощает компоновку: не нужны фланцы, опоры и переходы.

Ключевые особенности

Диапазон до 67 ГГцСерия KADAMM ВСЧ-1-К перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka, V.
11 моделей в серииРазличаются: частоты, мощн., потери, КСВН, порт 1.

Серия в цифрах

ПараметрПо серии
Моделей в серии11
Диапазон частот сериидо 67 ГГц
Средняя мощность5–200 Вт
Вносимые потери0,4–0,8 дБ
КСВН1,2–1,8
Соединитель порта 1N (в); SMA (в); 2,4-F; 1,85 мм (розетка); N (р); 2,92 мм
Соединитель порта 2N (р); SMA (р); 2,4-F; 2,92 мм
Изменение КСВН при вращении0,05–0,1
Изменение вносимых потерь при вращении0,05–0,1 дБ
Импульсная мощность300 Вт

Исполнения серии

АртикулЧастоты, ГГцМощн., ВтПотери, дБКСВНПорт 1Порт 2Изменение КСВН при вращенииИзменение вносимых потерь при вращении, дБИмп. мощн., Вт
KADAMM ВСЧ-1-12,4-N(в)-N(р)0-12,4300,51,5N (в)N (р)0,10,05300
KADAMM ВСЧ-1-12,4-SMA(в)-SMA(р)0-12,4300,51,5SMA (в)SMA (р)0,10,05300
KADAMM ВСЧ-1-15-SMA(в)-SMA(р)10-15300,51,5SMA (в)SMA (р)0,10,1300
KADAMM ВСЧ-1-18-N(в)-N(р)0-18300,81,8N (в)N (р)0,10,1300
KADAMM ВСЧ-1-18-SMA(в)-SMA(р)0-18300,81,8SMA (в)SMA (р)0,10,1300
KADAMM ВСЧ-1-3-N(в)-N(р)0-3300,51,2N (в)N (р)0,10,05300
KADAMM ВСЧ-1-40-2,4(р)-2,4(р)0-40300,81,82,4-F2,4-F0,10,1300
KADAMM ВСЧ-1-40-2,920-4050,71,22,92 мм (род — уточняйте у менеджера)2,92 мм (род — уточняйте у менеджера)———
KADAMM ВСЧ-1-67-1,85(р)0-67———1,85 мм (розетка)уточняйте у менеджера———
KADAMM ВСЧ-1-8-N(в)-N(р)0-8300,51,35N (в)N (р)0,10,05300
KADAMM ВСЧ-1-8-N(р)-N(р)0-82000,41,3N (р)N (р)0,050,05—

Предельные значения: потери — не более; КСВН — не более; изменение КСВН при вращении — не более; изменение вносимых потерь при вращении — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон. В серии: 0–67 ГГц.
КСВНСогласование канала. В серии: 1,2–1,8.
Вносимые потери, дБПотери в канале. В серии: 0,4–0,8 дБ.
Средняя мощность, ВтДлительно допустимая мощность. В серии: 5–200 Вт.
Импульсная мощность, ВтПиковая мощность — ограничена пробоем. В серии: 300 Вт.
Соединитель порта 1Соединитель неподвижного или вращающегося порта по чертежу. В серии: N (в); SMA (в); 2,4-F; 1,85 мм (розетка); N (р); 2,92 мм.
Соединитель порта 2Соединитель второго порта. В серии: N (р); SMA (р); 2,4-F; 2,92 мм.
Соединитель порта 1Тип коаксиальных соединителей. В серии: N (в); SMA (в); 2,4-F; 1,85 мм (розетка); N (р); 2,92 мм.

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 67 ГГц.
КаналыЧисло каналов и тип портов — по системе.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ВСЧ-1-К: средняя мощность, Вт — от 200 у KADAMM ВСЧ-1-8-N(р)-N(р) до 5 у KADAMM ВСЧ-1-40-2,92; вносимые потери, дБ — от 0,4 у KADAMM ВСЧ-1-8-N(р)-N(р) до 0,8 у KADAMM ВСЧ-1-40-2,4(р)-2,4(р); КСВН — от 1,2 у KADAMM ВСЧ-1-3-N(в)-N(р) до 1,8 у KADAMM ВСЧ-1-40-2,4(р)-2,4(р).

Применение

Поворотные антенны радиолокаторов, опорно-поворотные устройства, вращающиеся стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ВСЧ-1-К: вращающийся переход, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Коаксиальная волна не имеет критической частоты.

Чтобы подключить сочленение без дополнительных переходов.

Серия KADAMM ВСЧ-1-К перекрывает до 67 ГГц: KADAMM ВСЧ-1-3-N(в)-N(р) — 0-3; KADAMM ВСЧ-1-8-N(в)-N(р) — 0-8; KADAMM ВСЧ-1-12,4-N(в)-N(р) — 0-12,4; KADAMM ВСЧ-1-12,4-SMA(в)-SMA(р) — 0-12,4; KADAMM ВСЧ-1-15-SMA(в)-SMA(р) — 10-15; KADAMM ВСЧ-1-18-N(в)-N(р) — 0-18; KADAMM ВСЧ-1-18-SMA(в)-SMA(р) — 0-18; KADAMM ВСЧ-1-40-2,4(р)-2,4(р) — 0-40; ещё 3 в таблице исполнений.

КАДАММ — вращающиеся переходы (сочленения) свч: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВСЧ-1-К — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВСЧ-1-К могут уточняться без уведомления.

Поставляем Вращающиеся переходы (сочленения) коаксиальные одноканальные KADAMM ВСЧ-1-К под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
