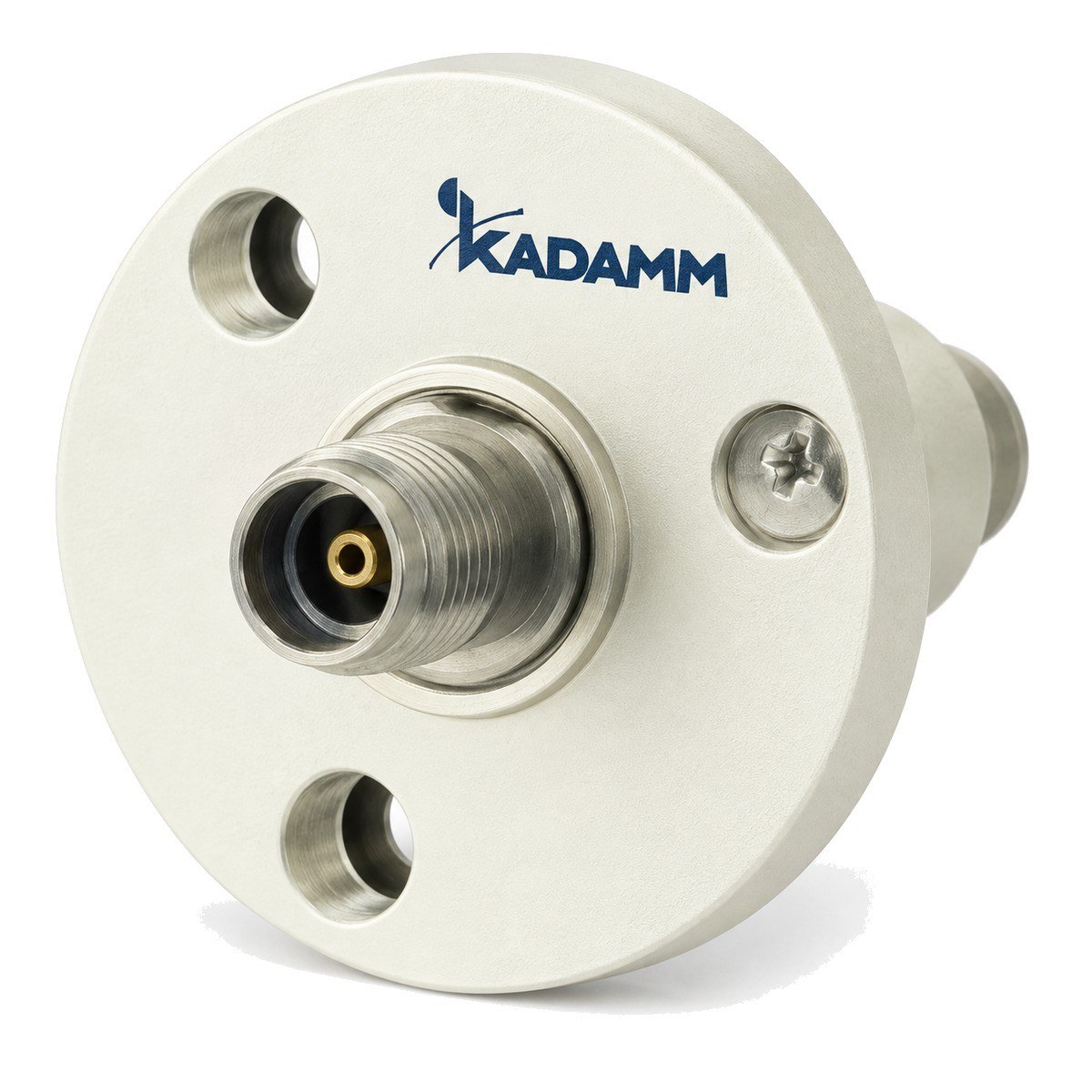

Вращающиеся переходы (сочленения) СВЧ KADAMM ВСЧ

Серия KADAMM ВСЧ — 74 модели в диапазоне до 50 ГГц, соединители SMA, 2,4 мм, MCX, MMCX, 2,92 мм. Модели различаются: частоты, число каналов, наружный диаметр, силовые цепи 10 А, сигнальные цепи 2 А.

В серии KADAMM ВСЧ — 74 модели; число каналов, диапазон, КСВН и потери — в таблице.

Вращающееся сочленение передаёт СВЧ-сигнал между неподвижной и вращающейся частями конструкции — например, к антенне радиолокатора на поворотном основании.

Помимо вносимого ослабления и КСВН у сочленения важно, насколько эти величины меняются за оборот; для больших мощностей применяют волноводные исполнения.

Коаксиальные сочленения с токосъёмниками. Эта серия объединяет коаксиальные вращающиеся сочленения, часть которых дополнена кольцевыми токосъёмниками: помимо СВЧ-канала через вращающийся узел передаются силовые цепи и сигнальные цепи. Число таких цепей и наружный диаметр корпуса для каждой модели указаны в таблице. Комбинированный узел решает задачу целиком: на вращающуюся платформу нужно передать не только СВЧ-сигнал, но и питание приводов, электроники, управление и телеметрию. Отдельные сочленение и токосъёмник пришлось бы ставить соосно друг другу, что усложняет конструкцию. Как правило, СВЧ-канал проходит по оси узла, где коаксиальная линия сохраняет осевую симметрию, а кольца токосъёмника расположены вокруг него. Конструкция разделяет высокочастотную и низкочастотную части так, чтобы помехи от токосъёмника не проникали в СВЧ-канал. Такие сочленения применяют в поворотных платформах камер и антенн, радиолокаторах малой дальности, испытательных стендах с вращением объекта. При выборе определите число и ток цепей, диаметр под посадочное место и тип соединителя СВЧ-канала. Каждая модель этой серии описывается сочетанием параметров: число СВЧ-каналов, диапазон, наружный диаметр, число силовых и сигнальных цепей. Если нужная комбинация отсутствует в таблице, уточняйте у менеджера: состав токосъёмника часто подбирается под задачу. Скорость вращения и ресурс колец также уточняются для конкретного исполнения. Соединитель СВЧ-канала указан в таблице: его частотный предел должен перекрывать рабочий диапазон системы.

Поворотные антенны радиолокаторов, опорно-поворотные устройства, вращающиеся стенды.

Комплект поставки модели серии KADAMM ВСЧ: вращающийся переход, паспорт изделия.
