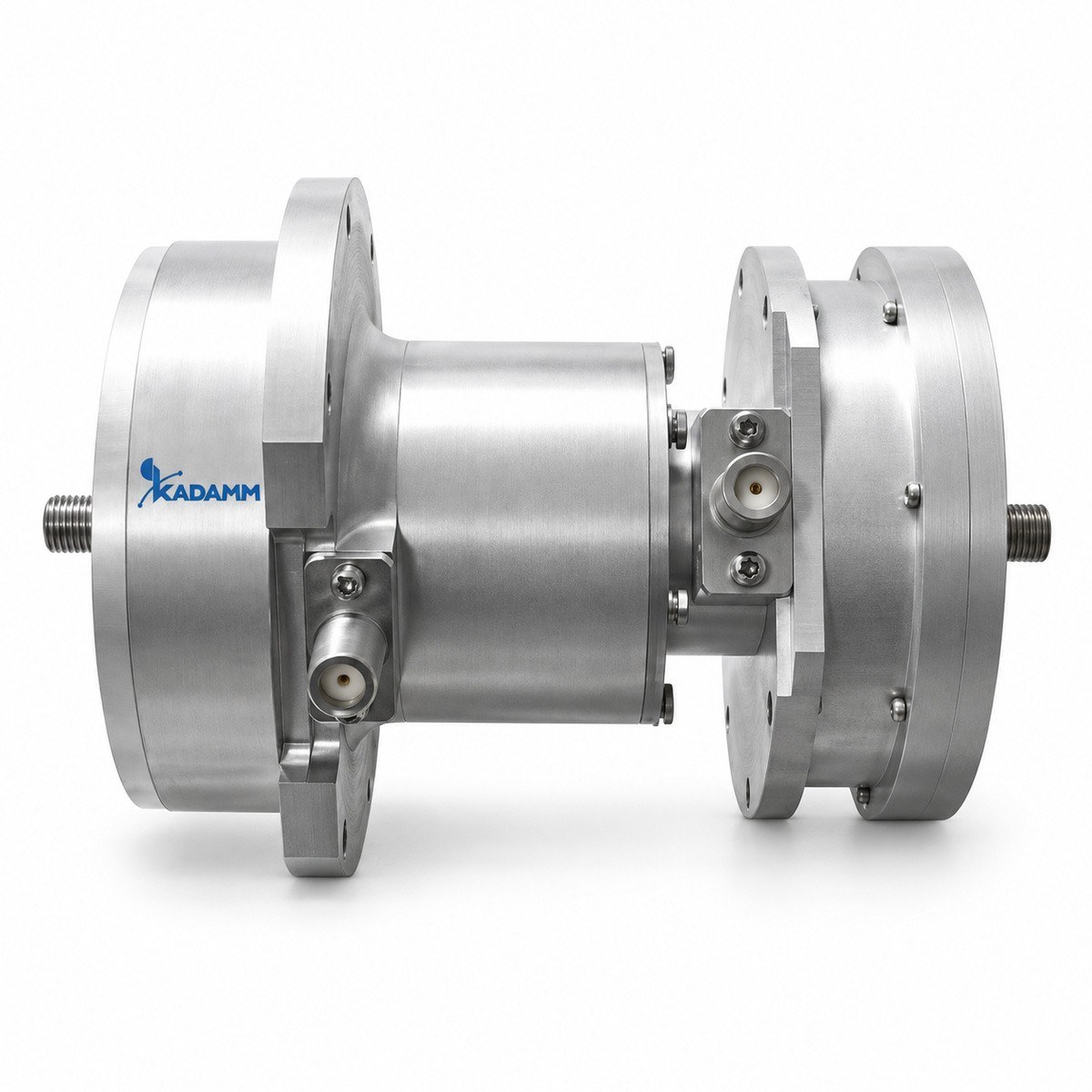

Вращающиеся переходы (сочленения) коаксиальные многоканальные KADAMM ВСЧ-МК

Вращающиеся переходы (сочленения) коаксиальные многоканальные: 5 моделей. Передача СВЧ-сигнала между неподвижной и вращающейся частями системы.

KADAMM ВСЧ-МК
до 16 ГГц
Диапазон частот
5
Моделей в серии
SMA
Соединитель

Описание

Серия KADAMM ВСЧ-МК — 5 моделей в диапазоне до 16 ГГц, соединители SMA. Модели различаются: частоты, КСВН, материал.

В серии KADAMM ВСЧ-МК — 5 моделей; число каналов, диапазон, КСВН и потери — в таблице.

Вращающееся сочленение передаёт СВЧ-сигнал между неподвижной и вращающейся частями конструкции — например, к антенне радиолокатора на поворотном основании.

Помимо вносимого ослабления и КСВН у сочленения важно, насколько эти величины меняются за оборот; для больших мощностей применяют волноводные исполнения.

По таблице исполнений KADAMM ВСЧ-МК: КСВН от 1,2 до 2,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Коаксиальные многоканальные сочленения. Многоканальные коаксиальные сочленения передают через вращающийся узел несколько СВЧ-каналов. Их ставят в системах, где на вращающейся платформе работает несколько антенн или многоканальная приёмная решётка. Каналы выполнены вложенными соосными линиями или располагаются в отдельных секциях узла. Чем больше каналов, тем сложнее сохранить развязку и малую неравномерность по углу, поэтому многоканальные сочленения требуют точной сборки и установки. В таблице приведены диапазон, КСВН, соединители и материал корпуса. Обозначения моделей отражают число и частотные диапазоны каналов. При выборе определите число каналов, частоты каждого и тип соединителей; параметры развязки уточняйте у менеджера. Корпус многоканального сочленения длиннее и массивнее одноканального, и его установка требует точной соосности с осью вращения. Кабели всех каналов маркируют и подводят без натяга; при монтаже сверяют соответствие каналов схеме системы. Ресурс вращающихся контактов и уплотнений учитывают в регламенте обслуживания; при росте неравномерности по углу или КСВН узел проверяют и при необходимости заменяют. Многоканальное сочленение удобно, когда на поворотной платформе работают несколько систем одновременно: один узел вместо нескольких упрощает конструкцию и снижает массу вращающейся части. При выборе многоканального узла заранее определите, какие каналы наиболее чувствительны к взаимным помехам, и разведите по ним сигналы с наибольшей разницей уровней.

Ключевые особенности

Диапазон до 16 ГГцСерия KADAMM ВСЧ-МК перекрывает диапазоны IEEE L, S, C, X, Ku.
5 моделей в серииРазличаются: частоты, КСВН, материал.
СоединительSMA (розетка) у всех моделей серии KADAMM ВСЧ-МК.

Серия в цифрах

ПараметрПо серии
Моделей в серии5
Диапазон частот сериидо 16 ГГц
КСВН1,2–1,5
Материалалюминий; медь

Исполнения серии

АртикулЧастоты, ГГцКСВНМатериал
KADAMM ВСЧ-1-9,65-SMA(р)-Мканал 1: 9,4±0,25 ГГц; канал 2: 9,4±0,25 ГГц1,3 / 1,3медь
KADAMM ВСЧ-2-1,45-SMA(р)-Мканал 1: 0,95–1,45 ГГц; канал 2: 0,95–1,45 ГГц1,25 / 1,5медь
KADAMM ВСЧ-2-16-SMA(р)-Мканал 1: 0–16 ГГц; канал 2: 0–11 ГГц1,5 / 2,5алюминий
KADAMM ВСЧ-2-4,5-SMA(р)-Мканал 1: 0–4,5 ГГц; канал 2: 0–4,5 ГГц1,2 / 1,45алюминий
KADAMM ВСЧ-2-6,45-SMA(р)-Мканал 1: 3,6–4,2 ГГц; канал 2: 5,85–6,45 ГГц1,3 / 1,3медь

Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.

Общие характеристики серии

ПараметрЗначение
СоединительSMA (розетка)

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон. В серии: 0–16 ГГц.
КСВНСогласование канала. В серии: 1,2–1,5.
МатериалМатериал корпуса. В серии: алюминий; медь.

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 16 ГГц.
КаналыЧисло каналов и тип портов — по системе.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ВСЧ-МК: КСВН — от 1,2 / 1,45 у KADAMM ВСЧ-2-4,5-SMA(р)-М до 1,5 / 2,5 у KADAMM ВСЧ-2-16-SMA(р)-М.

Применение

Поворотные антенны радиолокаторов, опорно-поворотные устройства, вращающиеся стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ВСЧ-МК: вращающийся переход, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM ВСЧ-МК — SMA
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Состав каналов каждой модели указан в её обозначении и таблице.

Нужно сохранить развязку и малую неравномерность по углу для всех каналов одновременно.

Серия KADAMM ВСЧ-МК перекрывает до 16 ГГц: KADAMM ВСЧ-2-4,5-SMA(р)-М — канал 1: 0–4,5 ГГц; канал 2: 0–4,5 ГГц; KADAMM ВСЧ-2-1,45-SMA(р)-М — канал 1: 0,95–1,45 ГГц; канал 2: 0,95–1,45 ГГц; KADAMM ВСЧ-2-6,45-SMA(р)-М — канал 1: 3,6–4,2 ГГц; канал 2: 5,85–6,45 ГГц; KADAMM ВСЧ-2-16-SMA(р)-М — канал 1: 0–16 ГГц; канал 2: 0–11 ГГц; KADAMM ВСЧ-1-9,65-SMA(р)-М — канал 1: 9,4±0,25 ГГц; канал 2: 9,4±0,25 ГГц.

У всех 5 моделей серии KADAMM ВСЧ-МК: Соединитель — SMA (розетка).

КАДАММ — вращающиеся переходы (сочленения) свч: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВСЧ-МК — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВСЧ-МК могут уточняться без уведомления.

Поставляем Вращающиеся переходы (сочленения) коаксиальные многоканальные KADAMM ВСЧ-МК под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
