Усилительвыходной каскадВентильпропускает вперёдАнтеннавозможно рассогласованиеБалластпоглощает отражение
Отражённая волна уходит в балластную нагрузку вентиля и не возвращается в выходной каскад усилителя.

Одно устройство, два применения

Циркулятор — невзаимное устройство на феррите: сигнал, поданный в первый порт, выходит из второго, из второго — в третий, из третьего — в первый, и только в этом направлении. Вентиль — тот же прибор, у которого третий порт закрыт встроенной нагрузкой: он пропускает сигнал в одну сторону и поглощает отражённую волну.

Ключевые параметры обоих устройств — вносимые потери в прямом направлении и развязка в обратном. Развязка показывает, насколько ослаблена волна, идущая назад: именно она защищает выходной каскад усилителя.

Где ставят

  • После усилителя мощности. Вентиль поглощает отражение от рассогласованной антенны и не даёт ему вернуться в выходной каскад.
  • В приёмопередающем тракте. Циркулятор разводит передачу и приём на общую антенну без переключателя.
  • Перед чувствительным генератором. Развязка не даёт отражённой волне влиять на частоту и фазовый шум источника.
  • В измерительных схемах. Невзаимность позволяет разделить падающую и отражённую волну.

Исполнения

ИсполнениеКак ставитсяСерии КАДАММ
Коаксиальноев разрыв кабельного тракта, разъёмы SMA или NKADAMM ЦР (циркуляторы), KADAMM ВН (вентили)
Встраиваемое (drop-in)припаивается или прижимается в конструкцию модуляKADAMM ЦРВ, KADAMM ВНВ

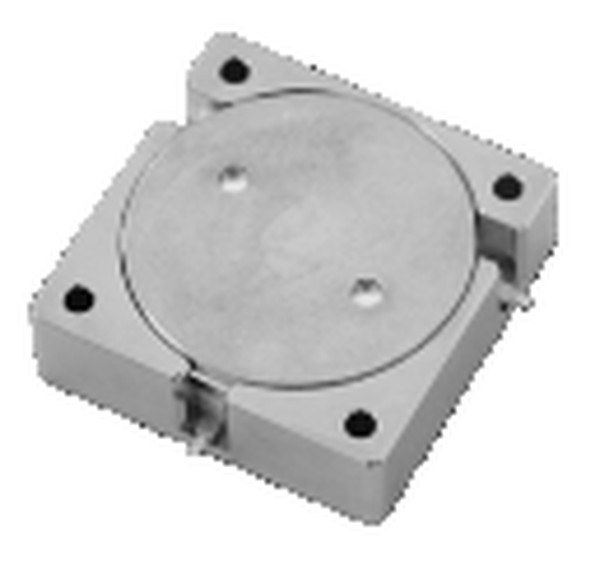

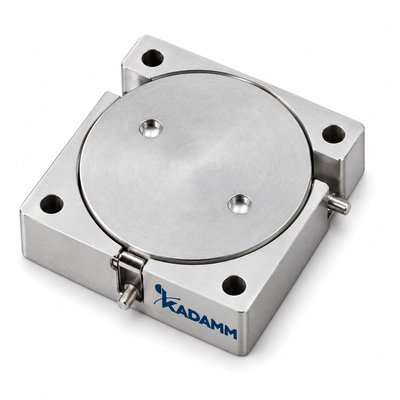

Для поверхностного монтажаустанавливается на платуKADAMM ЦРП, KADAMM ВНП-12R5

У вентиля всегда есть предел по поглощаемой мощности: встроенная нагрузка рассеивает всю отражённую волну. При работе на сильно рассогласованную антенну проверьте столбец прямой и обратной мощности в таблице исполнений.

Что смотреть при подборе

  • Рабочая полоса. Ферритовые устройства узкополосны: в таблице исполнений указана и центральная частота, и ширина полосы. Коаксиальные циркуляторы КАДАММ перекрывают 20 МГц – 40 ГГц.
  • Развязка. Чем выше, тем лучше защита; типовые значения указаны для каждой модели.
  • Вносимые потери. В передающем тракте они уменьшают излучаемую мощность и нагревают феррит.
  • Мощность. Средняя и импульсная — отдельно; для вентиля важна ещё поглощаемая обратная.
  • Направление циркуляции. По часовой стрелке или против — указывается в характеристиках и определяет схему включения.

Серии КАДАММ

В разделе циркуляторы и вентили СВЧ — 127 моделей, коаксиальные вентили вынесены в раздел коаксиальные вентили.

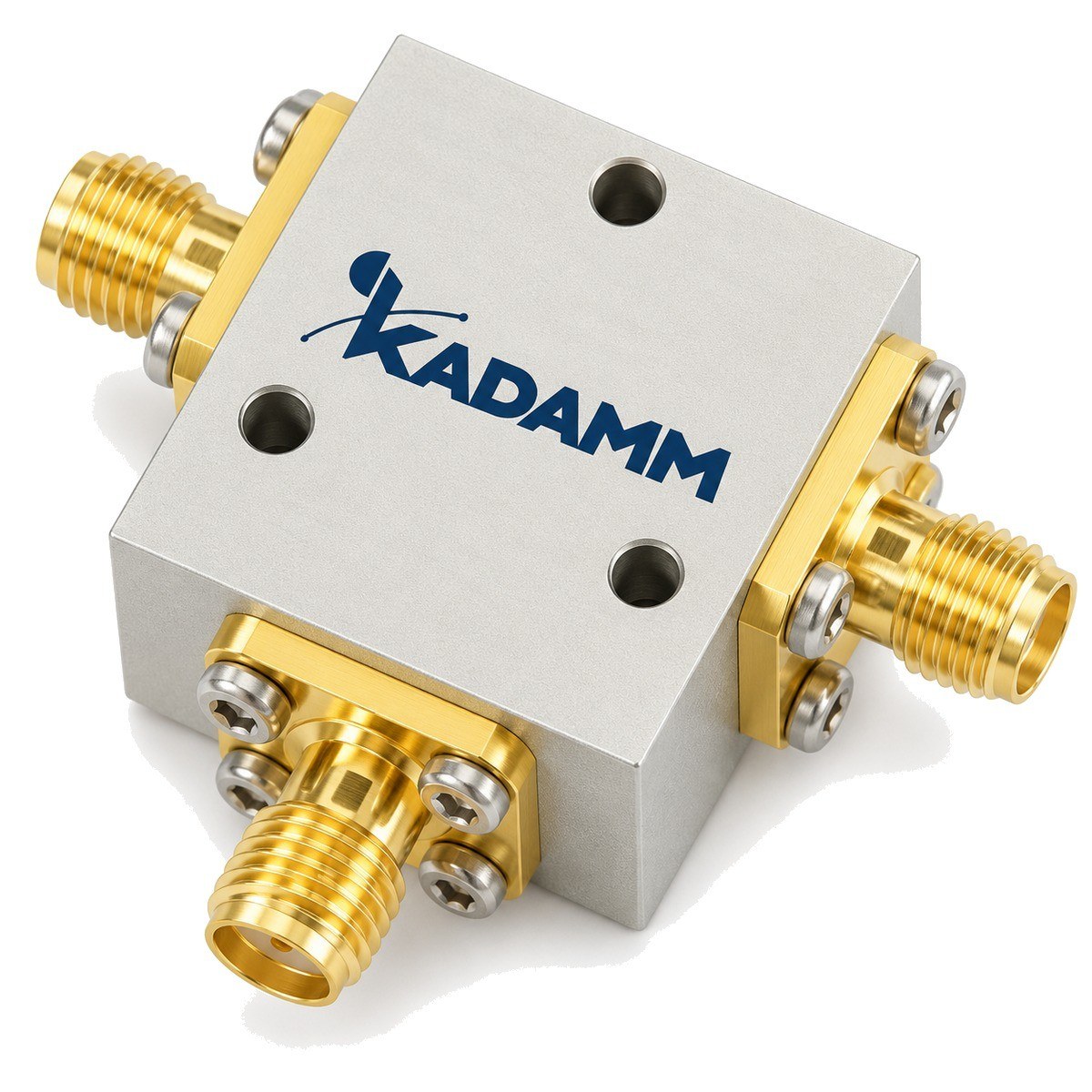

KADAMM ЦР
Циркуляторы СВЧ коаксиальные
Циркуляторы коаксиальные, 20 МГц – 40 ГГц, 29 моделей
Открыть карточку

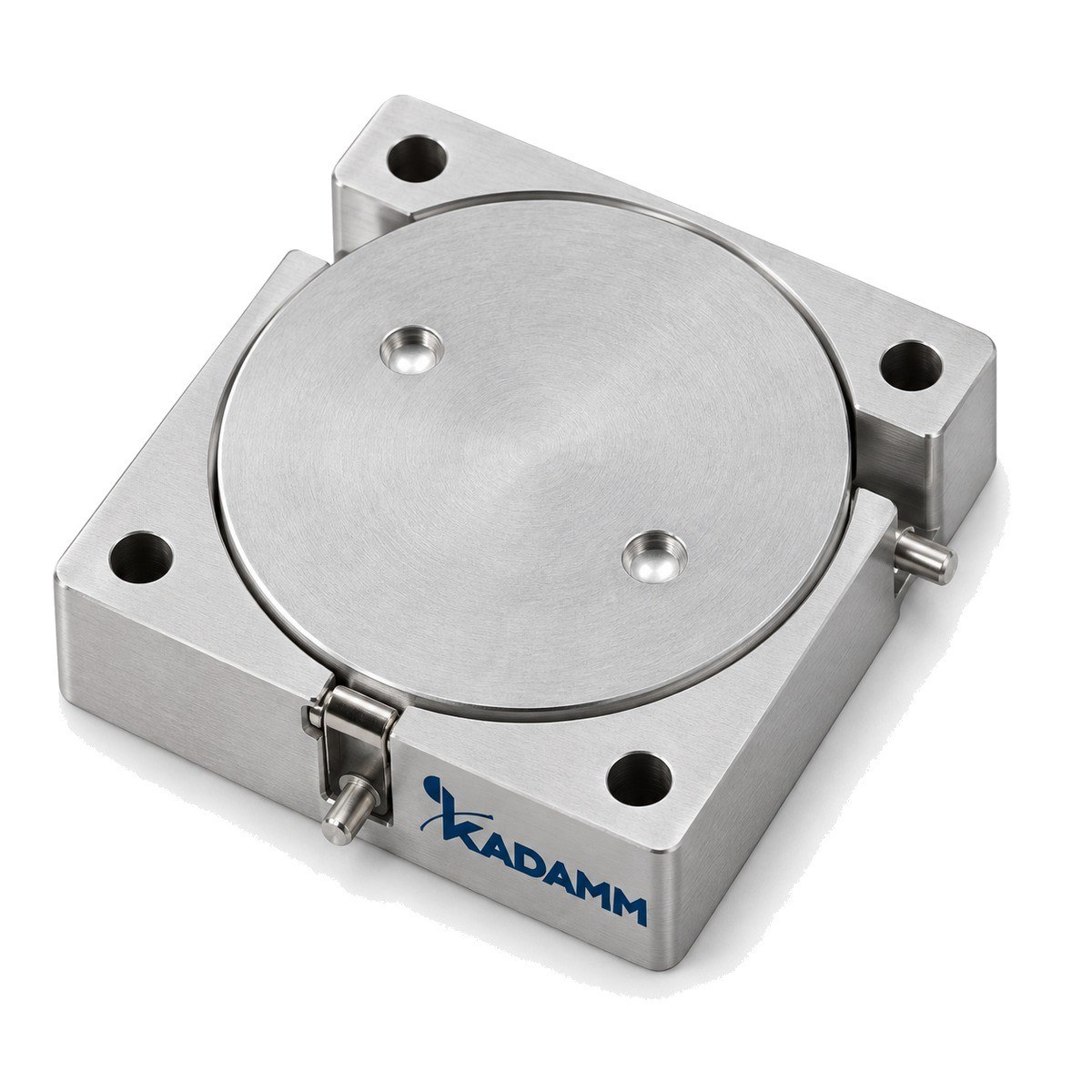

KADAMM ЦРВ
Циркуляторы встраиваемые (drop-in)
Циркуляторы встраиваемые, 20 МГц – 18 ГГц, 24 моделей
Открыть карточку
KADAMM ВН
Ферритовые вентили СВЧ коаксиальные
Вентили коаксиальные, 20 МГц – 40 ГГц, 37 моделей
Открыть карточку
KADAMM ВНВ
Ферритовые вентили СВЧ встраиваемые (drop-in)
Вентили встраиваемые, 20 МГц – 18 ГГц, 29 моделей
Открыть карточку
