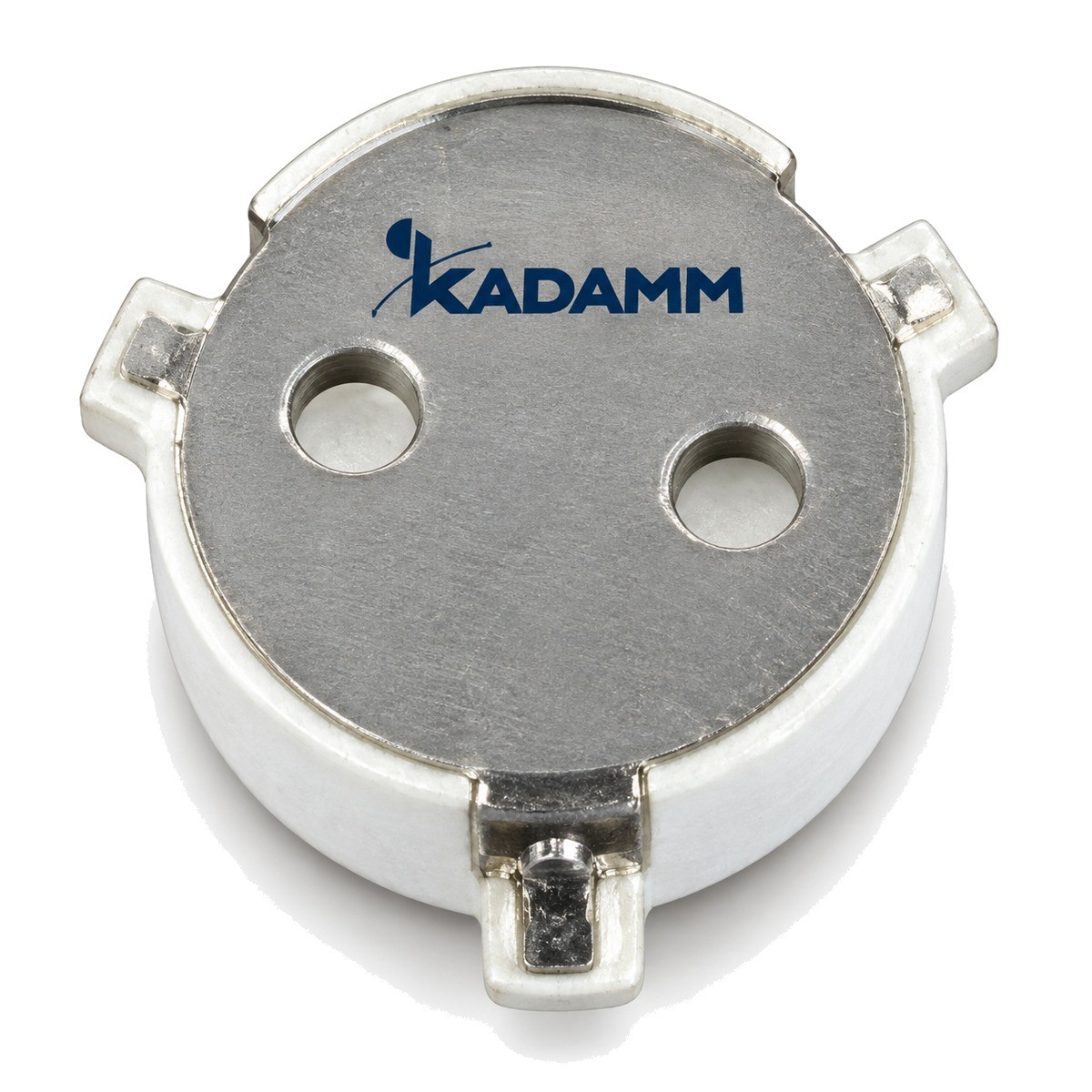

Ферритовые вентили СВЧ для поверхностного монтажа: 73 модели, диапазон серии 200 МГц – 11 ГГц. Невзаимные ферритовые устройства: передача энергии в одном направлении.
Серия KADAMM ВНП — 73 модели в диапазоне 200 МГц – 11 ГГц. Модели различаются: частоты, прямая мощн., потери, развязка, КСВН.
В серии KADAMM ВНП — 73 модели. Для каждой модели в таблице — диапазон, вносимые потери, развязка, КСВН, допустимая мощность, направление циркуляции и габариты.
Вентиль для поверхностного монтажа — двухвыводной ферритовый прибор, который устанавливают на печатную плату и паяют вместе с остальными компонентами. Он защищает каскад, стоящий перед ним, от отражений следующей части тракта и позволяет включить невзаимный элемент в изделие без отдельного отсека и крепежа.
Вентиль пропускает падающую волну к нагрузке почти без потерь, а волну, вернувшуюся от нагрузки, направляет в собственный поглотитель. Так выходной каскад усилителя или генератора работает на согласованную нагрузку даже тогда, когда антенна или следующий узел тракта отражают часть мощности.
Невзаимность создаёт намагниченный феррит, поэтому параметры гарантированы только внутри рабочей полосы и в интервале температур исполнения. Рядом с корпусом не размещают стальные детали и посторонние магниты: они смещают подмагничивание, и развязка падает.
По таблице исполнений KADAMM ВНП: вносимое ослабление от 0,2 до 0,6 дБ; развязка от 16 до 30 дБ; КСВН от 1,15 до 1,4 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Конструкция повторяет циркулятор поверхностного монтажа — магнит, ферритовые диски, Y-сочленение в металлическом стакане, — но третье плечо замкнуто на нагрузку внутри корпуса. Наружу выходят две контактные площадки сигнала и площадка общего провода. Тепло нагрузки уходит через основание в плату.
Волна, вошедшая со входа, проходит на выход по ходу циркуляции; отражённая волна поворачивает в нагруженное плечо и поглощается. Поскольку нагрузка маленькая и охлаждается через плату, допустимая обратная мощность у SMD-вентиля, как правило, заметно ниже прямой — её проверяют отдельно.
| Параметр | По серии |
|---|---|
| Моделей в серии | 73 |
| Диапазон частот серии | 200 МГц – 11 ГГц |
| Прямая мощность | по таблице исполнений (вариантов: 10) |
| Вносимые потери | 0,2–0,6 дБ |
| Развязка | 16–30 дБ |
| КСВН | 1,15–1,4 |
| Габаритные размеры | по таблице исполнений (корпусов: 10) |
| Рабочая температура | по таблице исполнений (вариантов: 9) |
| Обратная мощность | 10; 5; уточняйте у менеджера |
| Возвратные потери | 18–24 дБ |
| Артикул | Частоты, ГГц | Прямая мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Температура, °C | Обратная мощность, Вт | Возвратные потери, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВНП-1200/3800 | 1,2–3,8 | уточняйте у менеджера | 0,4 | 23 | 1,2 | уточняйте у менеджера | -40–+85 | — | — |
| KADAMM ВНП-1200/3800-100 | 1,2–3,8 | 100 | 0,4 | 23 | 1,2 | уточняйте у менеджера | -40–+85 | — | — |
| KADAMM ВНП-1452/1492-2 | 1,452–1,492 | 2 | 0,25 | 22 | — | уточняйте у менеджера | уточняйте у менеджера | — | 22 |
| KADAMM ВНП-1500/2200-5 | 1,5–2,2 | 5 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -40–+85 | — | — |
| KADAMM ВНП-1800/2700 | 1,8–2,7 | уточняйте у менеджера | 0,4 | 20 | 1,25 | уточняйте у менеджера | -40–+85 | — | — |
| KADAMM ВНП-1805/1880-150 | 1,805–1,88 | 150 | 0,25 | 23 | 1,15 (возвратные потери ≥23 дБ) | 17,7×15,3×8 | -30–+85 | уточняйте у менеджера | — |
| KADAMM ВНП-1805/1880-2 | 1,805–1,88 | 2 | 0,3 | 21 | — | уточняйте у менеджера | -40–+105 | — | 21 |
| KADAMM ВНП-1805/1880-2-2 | 1,805–1,88 | 2 | 0,25 | 22 | — | уточняйте у менеджера | -40–+120 | — | 22 |
| KADAMM ВНП-1805/1880-2-3 | 1,805–1,88 | 2 | 0,25 | 22 | — | уточняйте у менеджера | уточняйте у менеджера | — | 22 |
| KADAMM ВНП-1805/1880-2-4 | 1,805–1,88 | 2 | 0,25 | 23 | — | уточняйте у менеджера | -40–+120 | — | 23 |
| KADAMM ВНП-1805/1880-2-5 | 1,805–1,88 | 2 | 0,25 | 24 | — | уточняйте у менеджера | уточняйте у менеджера | — | 24 |
| KADAMM ВНП-1805/2170-2 | 1,805–2,17 | 2 | 0,55 | 18 | — | уточняйте у менеджера | -40–+125 | — | 18 |
| KADAMM ВНП-1805/2170-2-2 | 1,805–2,17 | 2 | 0,3 | 20 | — | уточняйте у менеджера | -40–+120 | — | 20 |
| KADAMM ВНП-1805/2170-2-3 | 1,805–2,17 | 2 | 0,3 | 20 | — | уточняйте у менеджера | уточняйте у менеджера | — | 20 |
| KADAMM ВНП-1930/1995-2 | 1,93–1,995 | 2 | 0,3 | 21 | — | уточняйте у менеджера | -40–+105 | — | 21 |
| KADAMM ВНП-1930/1995-2-2 | 1,93–1,995 | 2 | 0,25 | 22 | — | уточняйте у менеджера | уточняйте у менеджера | — | 22 |
| KADAMM ВНП-1930/2000-2 | 1,93–2 | 2 | 0,25 | 23 | — | уточняйте у менеджера | -40–+120 | — | 23 |
| KADAMM ВНП-200/1875-200-36 | 0,2–1,875 | 200 | 0,2 | 30 | 1,15 | Ø36×11 | -30–+70 | 10 | — |
| KADAMM ВНП-200/3600-100-25R4 | 0,2–3,6 | 100 | 0,25 | 25 | 1,15 | Ø25,4×9 | -40–+85 | 10 | — |
| KADAMM ВНП-2000/2500-100 | 2–2,5 | 100 | 0,6 | 16 | 1,4 | Ø20×8 | -40–+105 | 10 | — |
| KADAMM ВНП-2110/2170-150 | 2,11–2,17 | 150 | 0,25 | 23 | 1,15 (возвратные потери ≥23 дБ) | 17,7×15,3×8 | -30–+85 | уточняйте у менеджера | — |
| KADAMM ВНП-2110/2170-2 | 2,11–2,17 | 2 | 0,25 | 22 | — | уточняйте у менеджера | уточняйте у менеджера | — | 22 |
| KADAMM ВНП-2110/2170-30 | 2,11–2,17 | 30 | 0,3 | 23 | 1,2 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2110/2180-2 | 2,11–2,18 | 2 | 0,25 | 22 | — | уточняйте у менеджера | -40–+120 | — | 22 |
| KADAMM ВНП-2110/2180-2-2 | 2,11–2,18 | 2 | 0,25 | 23 | — | уточняйте у менеджера | -40–+120 | — | 23 |
| KADAMM ВНП-2110/2180-2-3 | 2,11–2,18 | 2 | 0,25 | 24 | — | уточняйте у менеджера | уточняйте у менеджера | — | 24 |
| KADAMM ВНП-2110/2200-2 | 2,11–2,2 | 2 | 0,3 | 21 | — | уточняйте у менеджера | -40–+105 | — | 21 |
| KADAMM ВНП-2200/2400-30 | 2,2–2,4 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2300/2400-30 | 2,3–2,4 | 30 | 0,3 | 23 | 1,2 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2300/2500-30 | 2,3–2,5 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2400/2500-30 | 2,4–2,5 | 30 | 0,3 | 23 | 1,2 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2400/2600-30 | 2,4–2,6 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2496/2690-2 | 2,496–2,69 | 2 | 0,35 | 20 | — | уточняйте у менеджера | -40–+125 | — | 20 |
| KADAMM ВНП-2496/2690-2-2 | 2,496–2,69 | 2 | 0,3 | 20 | — | уточняйте у менеджера | -40–+120 | — | 20 |
| KADAMM ВНП-2496/2690-30 | 2,496–2,69 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2500/2700-30 | 2,5–2,7 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2620/2690-2 | 2,62–2,69 | 2 | 0,25 | 23 | — | уточняйте у менеджера | -40–+120 | — | 23 |
| KADAMM ВНП-2700/2900-30 | 2,7–2,9 | 30 | 0,3 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2700/3100-30 | 2,7–3,1 | 30 | 0,4 | 19 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2900/3100-30 | 2,9–3,1 | 30 | 0,3 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-2900/3300-30 | 2,9–3,3 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-3100/3500-30 | 3,1–3,5 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-3100/3600-30 | 3,1–3,6 | 30 | 0,5 | 19 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-3250/3450-30 | 3,25–3,45 | 30 | 0,3 | 20 | 1,2 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-3300/3500-30 | 3,3–3,5 | 30 | 0,3 | 20 | 1,2 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-3300/3600-2 | 3,3–3,6 | 2 | 0,35 | 20 | — | уточняйте у менеджера | -40–+125 | — | 20 |
| KADAMM ВНП-3700/4000-30 | 3,7–4 | 30 | 0,3 | 20 | 1,2 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-400/4200-60-20R4 | 0,4–4,2 | 60 | 0,25 | 25 | 1,15 | Ø20,4×8,6 | -40–+85 | 10 | — |
| KADAMM ВНП-4200/4400-30 | 4,2–4,4 | 30 | 0,3 | 20 | 1,2 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-4400/5000-30 | 4,4–5 | 30 | 0,5 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-450/512-5 | 0,45–0,512 | 5 | 0,6 | 18 | — | Ø28×10 | -20–+75 | 5 | — |
| KADAMM ВНП-500/1000 | 0,5–1 | уточняйте у менеджера | 0,5 | 23 | 1,2 | уточняйте у менеджера | -40–+85 | — | — |
| KADAMM ВНП-5000/6000-30 | 5–6 | 30 | 0,5 | 18 | 1,3 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-5300/5900-30 | 5,3–5,9 | 30 | 0,45 | 19 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-5700/5900-30 | 5,7–5,9 | 30 | 0,3 | 23 | 1,2 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-5800/6200-30 | 5,8–6,2 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-6200/6800-30 | 6,2–6,8 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-6500/7000-30 | 6,5–7 | 30 | 0,4 | 20 | 1,25 | уточняйте у менеджера | -30–+75 | 10 | — |
| KADAMM ВНП-700/10000-30-12R7 | 0,7–10 | 30 | 0,3 | 23 | 1,2 | Ø12,7×8 | -40–+85 | 10 | — |
| KADAMM ВНП-700/5000-60-15R5 | 0,7–5 | 60 | 0,3 | 23 | 1,2 | Ø15,5×7 | -40–+85 | 10 | — |
| KADAMM ВНП-758/803-2 | 0,758–0,803 | 2 | 0,25 | 22 | — | уточняйте у менеджера | -40–+120 | — | 22 |
| KADAMM ВНП-758/821-2 | 0,758–0,821 | 2 | 0,25 | 21 | — | уточняйте у менеджера | -40–+120 | — | 21 |
| KADAMM ВНП-758/821-2-2 | 0,758–0,821 | 2 | 0,25 | 21 | — | уточняйте у менеджера | уточняйте у менеджера | — | 21 |
| KADAMM ВНП-790/5900-50-12R5 | 0,79–5,9 | 50 | 0,6 | 17 | 1,35 | Ø12,5×7 | -40–+85 | 10 | — |
| KADAMM ВНП-800/2200 | 0,8–2,2 | уточняйте у менеджера | 0,3 | 23 | 1,2 | уточняйте у менеджера | -40–+85 | — | — |
| KADAMM ВНП-859/894-2 | 0,859–0,894 | 2 | 0,25 | 22 | — | уточняйте у менеджера | -40–+120 | — | 22 |
| KADAMM ВНП-869/894-2 | 0,869–0,894 | 2 | 0,3 | 20 | — | уточняйте у менеджера | уточняйте у менеджера | — | 20 |
| KADAMM ВНП-869/894-2-2 | 0,869–0,894 | 2 | 0,25 | 24 | — | уточняйте у менеджера | уточняйте у менеджера | — | 24 |
| KADAMM ВНП-9000/11000 | 9–11 | уточняйте у менеджера | 0,5 | 20 | 1,25 | уточняйте у менеджера | -40–+85 | — | — |
| KADAMM ВНП-9000/11000-0,5 | 9–11 | 0,5 | 0,5 | 20 | 1,25 | уточняйте у менеджера | -40–+85 | — | — |
| KADAMM ВНП-925/960-2 | 0,925–0,96 | 2 | 0,25 | 22 | — | уточняйте у менеджера | -40–+120 | — | 22 |
| KADAMM ВНП-925/960-2-2 | 0,925–0,96 | 2 | 0,3 | 20 | — | уточняйте у менеджера | уточняйте у менеджера | — | 20 |
| KADAMM ВНП-925/960-2-3 | 0,925–0,96 | 2 | 0,25 | 24 | — | уточняйте у менеджера | уточняйте у менеджера | — | 24 |
Предельные значения: прямая мощн. — не более; потери — не более; развязка — не менее; КСВН — не более; возвратные потери — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Соединитель | поверхностный монтаж |
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Полоса, МГц, не более | 600 — KADAMM ВНП-790/5900-50-12R5 |
| Направление циркуляции | ACW — KADAMM ВНП-450/512-5; CW, ACW — KADAMM ВНП-790/5900-50-12R5 |
| Полоса, % от средней частоты, не более | 5 — KADAMM ВНП-1200/3800, KADAMM ВНП-1200/3800-100, KADAMM ВНП-1800/2700, KADAMM ВНП-500/1000; 1 — KADAMM ВНП-1500/2200-5; 40 — KADAMM ВНП-200/1875-200-36; 30 — KADAMM ВНП-200/3600-100-25R4; 16 — KADAMM ВНП-400/4200-60-20R4; 20 — KADAMM ВНП-700/10000-30-12R7; 15 — KADAMM ВНП-700/5000-60-15R5; 10 — KADAMM ВНП-800/2200, KADAMM ВНП-9000/11000, KADAMM ВНП-9000/11000-0,5 |
| Интермодуляционные искажения IM3, дБн | -60 — KADAMM ВНП-1452/1492-2, KADAMM ВНП-1805/2170-2, KADAMM ВНП-2496/2690-2, KADAMM ВНП-869/894-2, KADAMM ВНП-925/960-2-2; -55 — KADAMM ВНП-1805/1880-2, KADAMM ВНП-1930/1995-2, KADAMM ВНП-2110/2200-2; -72 — KADAMM ВНП-1805/1880-2-2, KADAMM ВНП-1805/1880-2-5, KADAMM ВНП-2110/2180-2, KADAMM ВНП-2110/2180-2-3; -65 — KADAMM ВНП-1805/1880-2-3, KADAMM ВНП-1805/2170-2-2, KADAMM ВНП-1805/2170-2-3, KADAMM ВНП-1930/1995-2-2, KADAMM ВНП-2110/2170-2, KADAMM ВНП-3300/3600-2; -69 — KADAMM ВНП-1805/1880-2-4, KADAMM ВНП-1930/2000-2, KADAMM ВНП-2110/2180-2-2, KADAMM ВНП-2496/2690-2-2, KADAMM ВНП-2620/2690-2; -70 — KADAMM ВНП-758/803-2, KADAMM ВНП-859/894-2, KADAMM ВНП-869/894-2-2, KADAMM ВНП-925/960-2, KADAMM ВНП-925/960-2-3; -68 — KADAMM ВНП-758/821-2, KADAMM ВНП-758/821-2-2 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Диапазон модели; при полосе в процентах рабочие частоты указывают в заявке. В серии: 0,2–11 ГГц. |
| Вносимые потери, дБ | Ослабление прямой волны. В серии: 0,2–0,6 дБ. |
| Развязка, дБ | Ослабление обратной волны. В серии: 16–30 дБ. |
| КСВН | Согласование выводов с линиями платы. В серии: 1,15–1,4. |
| Прямая мощность, Вт | Непрерывная мощность от входа к выходу при теплоотводе через плату. В серии: по таблице исполнений (вариантов: 10). |
| Обратная мощность, Вт | Предел внутренней нагрузки — главный ограничитель SMD-вентиля при рассогласовании. В серии: 10; 5; уточняйте у менеджера. |
| Рабочая температура, °C | Диапазон нормирования параметров. В серии: по таблице исполнений (вариантов: 9). |
| Габаритные размеры, мм | Диаметр и высота корпуса — для посадочного места. В серии: по таблице исполнений (корпусов: 10). |
Выбор внутри серии KADAMM ВНП: прямая мощность, Вт — от 200 у KADAMM ВНП-200/1875-200-36 до 0,5 у KADAMM ВНП-9000/11000-0,5; вносимые потери, дБ — от 0,2 у KADAMM ВНП-200/1875-200-36 до 0,6 у KADAMM ВНП-450/512-5; развязка, дБ — от 30 у KADAMM ВНП-200/1875-200-36 до 16 у KADAMM ВНП-2000/2500-100.
Площадку общего провода под корпусом соединяют переходными отверстиями с внутренними слоями и теплоотводом; пайку ведут по допустимому для прибора профилю. Не размещайте рядом другие ферритовые приборы и магнитные детали.
Защита передатчиков, оконечных каскадов и задающих генераторов в радиолокации, радиосвязи и спутниковых терминалах, а также измерительные стенды, где источник не должен «видеть» отражения от испытуемого узла.
Встраиваемые и микрополосковые исполнения ставят внутри модулей, коаксиальные — в кабельный тракт между узлами.
Комплект поставки модели серии KADAMM ВНП: циркулятор или вентиль, паспорт изделия.
Согласование бывает неполным и меняется при обрыве кабеля, обледенении антенны или перестройке тракта.
Вентиль страхует выходной каскад: отражённая волна уходит в поглотитель, а не обратно в усилитель.
Секции включены последовательно: их развязки складываются, но каждая добавляет и своё вносимое ослабление.
Если хватает развязки односекционного исполнения, лучше взять его.
По строке таблицы исполнений — полным артикулом.
Нет подходящей полосы или соединителя — пришлите требования: частоты, развязку, мощность, тип корпуса.
Вентиль проще и занимает меньше места; циркулятор с внешней нагрузкой нужен, если отражённая мощность больше допустимой обратной мощности вентиля.
Да, по профилю пайки, допустимому для прибора.
По маркировке направления на корпусе и по колонке «Направление циркуляции».
Теплоотвод через плату и размер внутренней нагрузки.
Серия KADAMM ВНП перекрывает 200 МГц – 11 ГГц: KADAMM ВНП-790/5900-50-12R5 — 0,79–5,9; KADAMM ВНП-200/3600-100-25R4 — 0,2–3,6; KADAMM ВНП-200/1875-200-36 — 0,2–1,875; KADAMM ВНП-400/4200-60-20R4 — 0,4–4,2; KADAMM ВНП-700/5000-60-15R5 — 0,7–5; KADAMM ВНП-700/10000-30-12R7 — 0,7–10; KADAMM ВНП-2110/2170-30 — 2,11–2,17; KADAMM ВНП-2300/2500-30 — 2,3–2,5; ещё 65 в таблице исполнений.
У всех 73 модели серии KADAMM ВНП: Соединитель — поверхностный монтаж.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВНП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВНП могут уточняться без уведомления.
Поставляем Ферритовые вентили СВЧ для поверхностного монтажа KADAMM ВНП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Оба устройства построены на феррите и пропускают сигнал только в одном направлении. Разница в числе портов: у циркулятора их три, у вентиля третий закрыт встроенной нагрузкой. Разбираем, где их ставят в тракте, какие…
