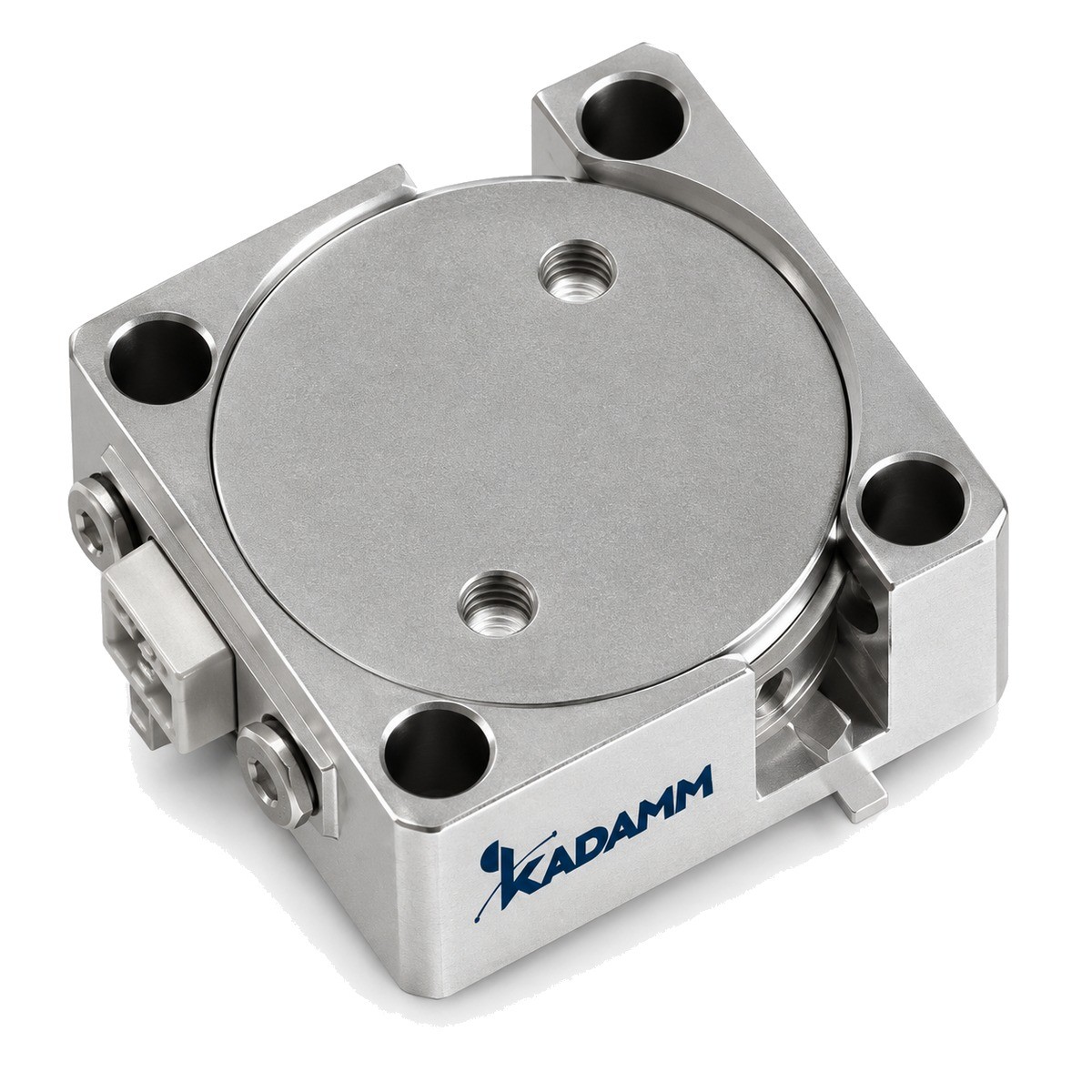

Ферритовые вентили СВЧ встраиваемые (drop-in) KADAMM ВНВ

Серия KADAMM ВНВ — 206 моделей в диапазоне 10 МГц – 40 ГГц, выводы полосковые, штыревые (PIN), полосковые (встраиваемый), полосковые 2,0×1,0×0,2 мм, полосковые 2,0×1,2×0,2 мм, полосковые 2,3×1,0×0,2 мм. Модели различаются: частоты, прямая мощн., потери, развязка, КСВН.

В серии KADAMM ВНВ — 206 моделей. Для каждой модели в таблице — диапазон, вносимые потери, развязка, КСВН, допустимая мощность, направление циркуляции и габариты.

Ферритовый вентиль (изолятор) — невзаимное устройство: в прямом направлении, от входа к выходу, он пропускает мощность с малыми потерями, а волну, идущую обратно, поглощает. Так вентиль защищает источник сигнала — усилитель мощности, генератор, смеситель — от отражений нагрузки и развязывает соседние каскады тракта.

Встраиваемое исполнение (drop-in) не имеет коаксиальных соединителей: корпус вентиля ставится в отсек модуля и крепится винтами к основанию, а выводы ложатся на микрополосковую плату и припаиваются к её линиям. Это самый короткий и компактный способ включить вентиль в тракт — без кабельных перемычек и переходов.

Вентиль пропускает падающую волну к нагрузке почти без потерь, а волну, вернувшуюся от нагрузки, направляет в собственный поглотитель. Так выходной каскад усилителя или генератора работает на согласованную нагрузку даже тогда, когда антенна или следующий узел тракта отражают часть мощности.

Невзаимность создаёт намагниченный феррит, поэтому параметры гарантированы только внутри рабочей полосы и в интервале температур исполнения. Рядом с корпусом не размещают стальные детали и посторонние магниты: они смещают подмагничивание, и развязка падает.

По таблице исполнений KADAMM ВНВ: вносимое ослабление от 0,2 до 2 дБ; развязка от 9,5 до 40 дБ; КСВН от 1,15 до 2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Основа вентиля — Y-сочленение полосковых проводников, зажатое между двумя ферритовыми дисками. Постоянный магнит намагничивает феррит, а стальной корпус замыкает магнитный поток и одновременно экранирует узел. Получается трёхплечий циркулятор; третье плечо внутри корпуса нагружено согласованной резистивной нагрузкой, поэтому снаружи у вентиля два вывода — вход и выход.

Выводы встраиваемых вентилей — плоские полоски (таб) или штыри (PIN), лежащие в плоскости платы. Нагрузка третьего плеча рассеивает поглощённую мощность в тепло и отдаёт его через основание корпуса.

Намагниченный феррит гиротропен: высокочастотное магнитное поле волны в нём вращается в одну сторону, и поле на сочленении поворачивается так, что энергия переходит из первого плеча во второе, из второго — в третье, из третьего — в первое. Отражённая от нагрузки волна входит в вентиль со стороны выхода и уходит в третье плечо, где поглощается. Направление циркуляции задаёт полярность магнита: «по часовой» или «против часовой» — это определяет, какой вывод вход.

Ферритовые свойства зависят от частоты и температуры, поэтому параметры вентиля нормируются в рабочем диапазоне частот и температур, а в узкополосных моделях — в пределах указанной мгновенной полосы.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM ВНВ: прямая мощность, Вт — от 2000 (импульсная, скважность 10 %) у KADAMM ВНВ-2700/2900-2000И до 2 у KADAMM ВНВ-617/728-2; вносимые потери, дБ — от 0,2 у KADAMM ВНВ-200/3600-200-2525 до 2 у KADAMM ВНВ-20/400-100-6466H; развязка, дБ — от 40 у KADAMM ВНВ-600/2700-100-4027X до 9,5 у KADAMM ВНВ-6000/18000-30.

1. Диапазон частот модели должен перекрывать рабочие частоты тракта с запасом по краям.
2. Прямая мощность — с запасом относительно выходной мощности источника.
3. Обратная мощность — по худшему случаю: обрыв или короткое замыкание нагрузки, когда отражается почти вся мощность.
4. Развязка — достаточная, чтобы отражённая волна не меняла режим источника.
5. Направление циркуляции и тип выводов — по трассировке платы и компоновке модуля.
6. Габариты и рабочая температура — по корпусу и тепловому режиму изделия.

Корпус крепят винтами к металлическому основанию отсека: через него уходит тепло нагрузки и замыкается общий провод. Выводы паяют к линиям платы с тем же волновым сопротивлением, без перегибов у корпуса.

Рядом с вентилем не размещают магниты и ферромагнитные детали — они смещают подмагничивающее поле и ухудшают развязку. Ферритовые диски хрупкие: корпус не подвергают ударам и не зажимают с перекосом.

Защита передатчиков, оконечных каскадов и задающих генераторов в радиолокации, радиосвязи и спутниковых терминалах, а также измерительные стенды, где источник не должен «видеть» отражения от испытуемого узла.

Встраиваемые и микрополосковые исполнения ставят внутри модулей, коаксиальные — в кабельный тракт между узлами.

Комплект поставки модели серии KADAMM ВНВ: циркулятор или вентиль, паспорт изделия.
