Циркуляторы СВЧ коаксиальные KADAMM ЦР

Состав серии KADAMM ЦР: 84 модели, диапазон 10 МГц – 50 ГГц, соединители SMA, N, 2,92 мм, 2,4 мм, 7/16 DIN. Между собой модели расходятся по параметрам: частоты, средняя мощность, потери, развязка, КСВН.

Всего в серии KADAMM ЦР 84 модели. Строка модели содержит диапазон, потери, развязку, КСВН, предельную мощность, направление циркуляции и размеры.

Циркулятор — невзаимное трёхплечее устройство: мощность, поданная в одно плечо, выходит только в соседнее по ходу циркуляции, а в третье почти не попадает. Так одним прибором решают сразу две задачи: развязывают передатчик и приёмник, работающие на общую антенну, и уводят отражённую волну от источника в отдельное плечо, где её можно поглотить или измерить.

Коаксиальное исполнение — самое универсальное: все три плеча выведены на радиочастотные соединители, и циркулятор включают в тракт кабелями, как любой другой коаксиальный узел. Его ставят на стойку, в шкаф, на измерительный стенд и меняют без пайки и разборки модуля.

Циркулятор передаёт мощность от порта к порту только в одну сторону по кругу. Это позволяет развести по разным портам передачу и приём на общей антенне или превратить циркулятор в вентиль, нагрузив одно из плеч согласованной нагрузкой.

Работа вентиля основана на намагниченном феррите, поэтому характеристики действуют только в рабочей полосе и при температурах исполнения. Возле корпуса не должно быть стальных деталей и чужих магнитов — они сбивают подмагничивание и снижают развязку.

Если свести таблицу исполнений KADAMM ЦР: вносимое ослабление от 0,3 до 2 дБ; развязка от 10 до 35 дБ; КСВН от 1,15 до 1,9; допустимая мощность от 5 до 3000 Вт — у каждой модели своё значение. Цифры нормируются по каждому артикулу, а не по серии в целом: смотрите строку нужной модели.

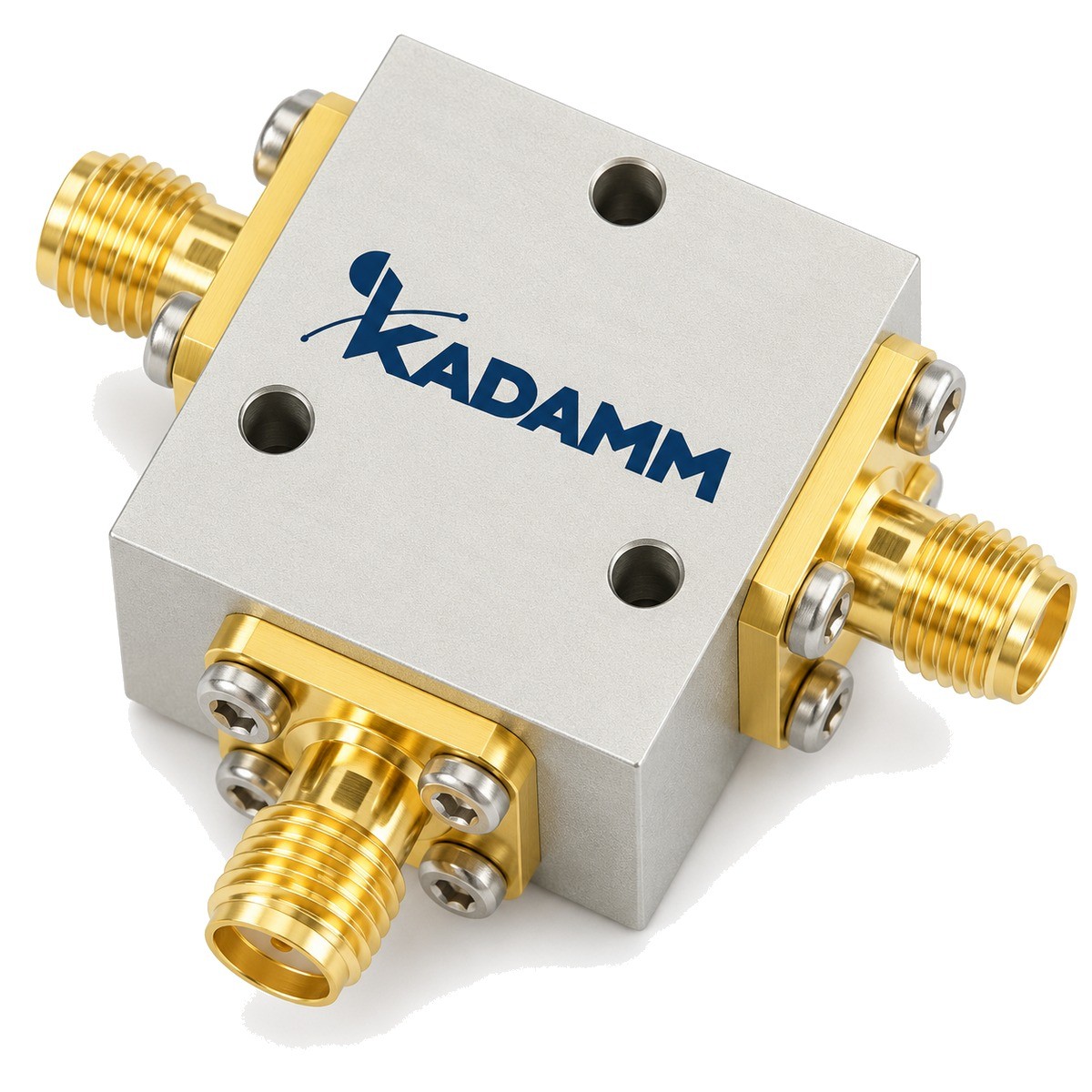

В металлическом корпусе находится Y-сочленение трёх полосковых проводников между ферритовыми дисками; постоянный магнит задаёт подмагничивание, а корпус замыкает магнитную цепь и экранирует узел. Каждый проводник сочленения переходит в центральный контакт своего соединителя — отсюда у коаксиального циркулятора три соединителя, развёрнутых под углом друг к другу.

Тип соединителей выбирают по частоте и мощности: N и 7/16 — для нижних диапазонов и большой мощности, SMA и коаксиальные соединители с меньшим сечением — для верхних частот, где крупный соединитель уже не согласуется. Корпус массивнее, чем у встраиваемых приборов того же диапазона: в нём размещены и соединители, и элементы согласования перехода от сочленения к коаксиальной линии.

Феррит в постоянном магнитном поле становится гиротропной средой: магнитная проницаемость для волн с правым и левым вращением поля различается. В Y-сочленении две встречные волны складываются так, что узел стоячей волны приходится на одно из плеч — туда энергия не идёт. Поворот этой картины на одно плечо и даёт циркуляцию: из первого во второе, из второго в третье, из третьего в первое.

Смена полярности магнита меняет направление обхода — поэтому в таблице указано направление циркуляции. Устройство не требует питания: невзаимность создаёт постоянный магнит.

Коаксиальные циркуляторы широкого ряда. Основная серия коаксиальных циркуляторов перекрывает диапазон от метровых волн до миллиметровых и включает как широкополосные модели, так и модели с настраиваемой при изготовлении рабочей полосой. В таблице для таких моделей дана полоса — абсолютная или в процентах от средней частоты; рабочие частоты указывают в заявке, и полосу настраивают внутри диапазона модели. Среди исполнений есть модели под соединители N, 7/16, SMA и коаксиальные соединители миллиметрового диапазона, а также четырёхпортовые.

Значения есть лишь у части моделей; если у модели строка пустая, параметр для неё не нормирован.

Крайние значения в серии KADAMM ЦР: средняя мощность, Вт — от 3000 (KADAMM ЦР-2000/4000-3000-104110) до 5 (KADAMM ЦР-18000/26500-5-2,92); вносимые потери, дБ — от 0,3 (KADAMM ЦР-2400/2500-100-2025X) до 2 (KADAMM ЦР-20/400-100-6466H); развязка, дБ — от 35 (KADAMM ЦР-2600/3200-100-5028B) до 10 (KADAMM ЦР-70/200-500-6466E).

1. Рабочие частоты — внутри диапазона модели; для моделей с настраиваемой полосой — укажите их в заявке.
2. Средняя мощность — с запасом относительно мощности передатчика.
3. Обратная мощность — по худшему случаю рассогласования антенны или нагрузки.
4. Развязка — по требуемой защите приёмника или источника; если одной секции мало — двухсекционные серии.
5. Соединители — под кабели тракта; на верхних частотах — соединители с соответствующим частотным пределом.
6. Направление циркуляции — по схеме разводки плеч.

Циркулятор крепят к шасси или стойке через крепёжные отверстия корпуса, кабели подводят без натяга и изгиба у соединителей, соединители затягивают с моментом для своего типа. Неиспользуемое плечо не оставляют открытым: на него ставят согласованную нагрузку, рассчитанную на возможную отражённую мощность.

Рядом не размещают магниты, трансформаторы и стальные детали — они смещают подмагничивание. При большой мощности корпус ставят на теплопроводящую поверхность.

В приёмопередающих трактах с общей антенной, в схемах развязки каскадов и в стендах, где мощность нужно направить строго в один порт.

В поставку модели серии KADAMM ЦР входят циркулятор или вентиль и паспорт изделия.
