Циркуляторы встраиваемые (drop-in) KADAMM ЦРВ

Серия KADAMM ЦРВ — 170 моделей в диапазоне 10 МГц – 40 ГГц. Модели различаются: частоты, средняя мощность, потери, развязка, КСВН.

В серии KADAMM ЦРВ — 170 моделей. Для каждой модели в таблице — диапазон, вносимые потери, развязка, КСВН, допустимая мощность, направление циркуляции и габариты.

Встраиваемый циркулятор — трёхплечий невзаимный прибор для установки внутрь СВЧ-модуля. Его применяют, когда циркулятор — часть сборки на плате: делит общую антенну между передающим и приёмным каналом модуля или отводит отражение от выходного каскада в нагрузку, стоящую на той же плате.

От коаксиального исполнения он отличается отсутствием соединителей: три плеча выведены полосками в плоскость платы. Сигнал не проходит через соединители и кабельные перемычки, поэтому сборка короче, легче и с меньшими потерями на стыках.

Циркулятор передаёт мощность от порта к порту только в одну сторону по кругу. Это позволяет развести по разным портам передачу и приём на общей антенне или превратить циркулятор в вентиль, нагрузив одно из плеч согласованной нагрузкой.

Невзаимность создаёт намагниченный феррит, поэтому параметры гарантированы только внутри рабочей полосы и в интервале температур исполнения. Рядом с корпусом не размещают стальные детали и посторонние магниты: они смещают подмагничивание, и развязка падает.

По таблице исполнений KADAMM ЦРВ: вносимое ослабление от 0,2 до 2 дБ; развязка от 10 до 145 дБ; КСВН от 1,15 до 1,9; допустимая мощность от 2 до 600 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

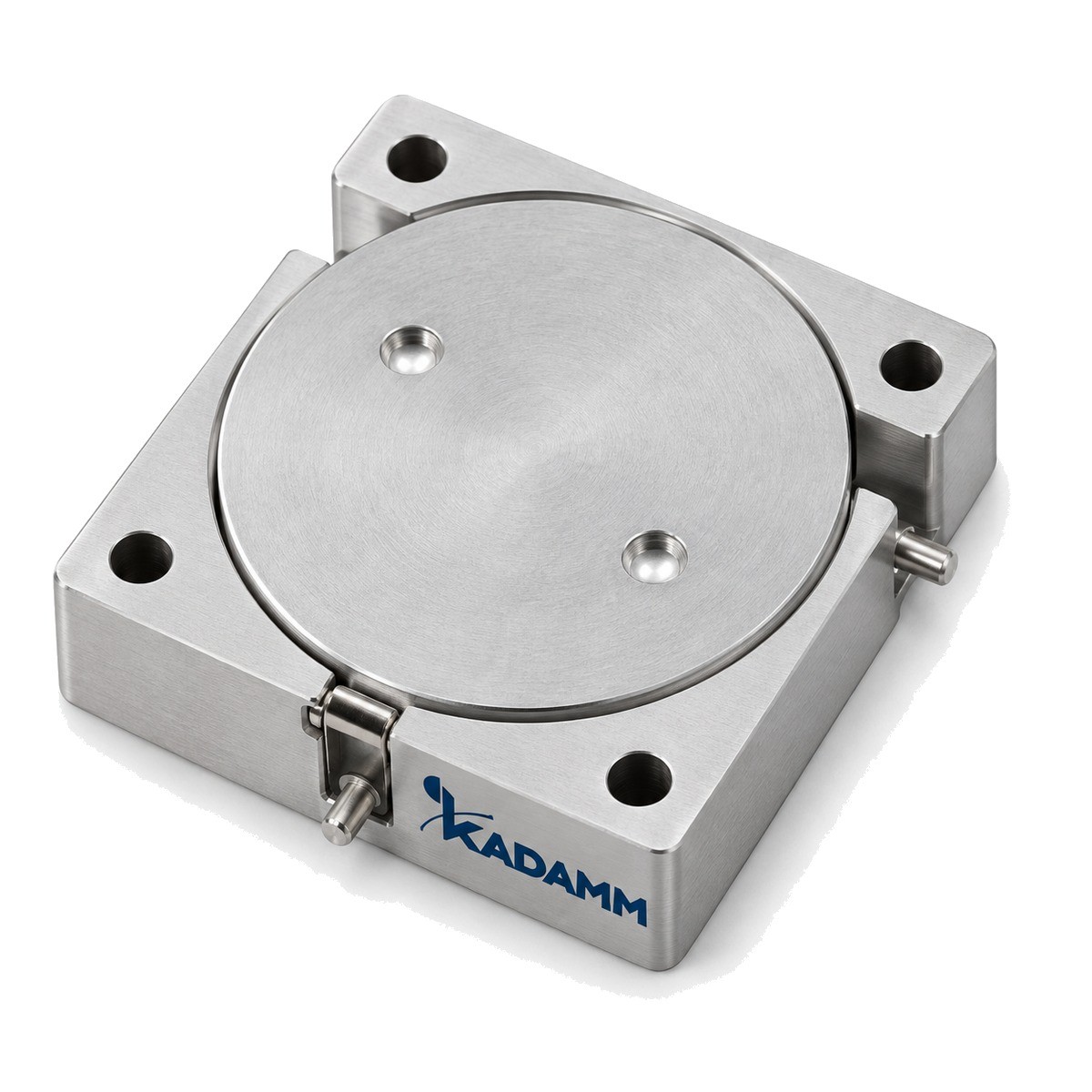

Корпус с фланцами или отверстиями под винты ставят в отсек основания модуля. Внутри — ферритовые диски, Y-сочленение проводников и магнит; наружу выходят три плоских вывода, которые ложатся на линии платы. Днище корпуса прижимается к основанию — так замыкается общий провод и уходит тепло.

Третье плечо у циркулятора выведено наружу, и разработчик модуля сам решает, что к нему подключить: согласованную нагрузку на плате, приёмный канал или детектор контроля отражённой мощности.

Подмагниченный феррит делает сочленение невзаимным: волна, вошедшая в плечо, уходит в соседнее по направлению циркуляции, а в противоположное почти не проникает. Направление задаёт магнит; у встраиваемых приборов оно определяет и трассировку платы, поэтому указано для каждой модели.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM ЦРВ: средняя мощность, Вт — от 600 у KADAMM ЦРВ-1000/3800-600-4546 до 2 у KADAMM ЦРВ-869/894-2; вносимые потери, дБ — от 0,2 у KADAMM ЦРВ-200/3600-200-2525 до 2 у KADAMM ЦРВ-20/400-100-6466H; развязка, дБ — от 145; 14 при -40–+80 у KADAMM ЦРВ-18000/26500-10-1318 до 10 у KADAMM ЦРВ-6000/18000-20-1620B.

1. Диапазон частот модели — по рабочим частотам модуля с запасом по краям.
2. Мощность по ходу циркуляции и обратная мощность — по выходному каскаду и худшему рассогласованию.
3. Развязка — по допустимому просачиванию мощности передатчика в приёмный канал.
4. Направление циркуляции — по трассировке платы; его не изменить после изготовления модуля.
5. Габариты — по посадочному месту в отсеке основания.

Основание отсека под циркулятор делают плоским и чистым, корпус затягивают винтами равномерно, без перекоса — ферритовые диски хрупкие. Выводы паяют к линиям той же ширины, что и волновое сопротивление тракта, с минимальным зазором между корпусом и платой.

Нагрузку на третьем плече рассчитывают на полную отражённую мощность и ставят на теплоотводящее основание. Рядом не размещают магниты и стальные крепёжные детали.

В приёмопередающих трактах с общей антенной, в схемах развязки каскадов и в стендах, где мощность нужно направить строго в один порт.

Встраиваемые и микрополосковые исполнения ставят внутри модулей, коаксиальные — в кабельный тракт между узлами.

Комплект поставки модели серии KADAMM ЦРВ: циркулятор или вентиль, паспорт изделия.
