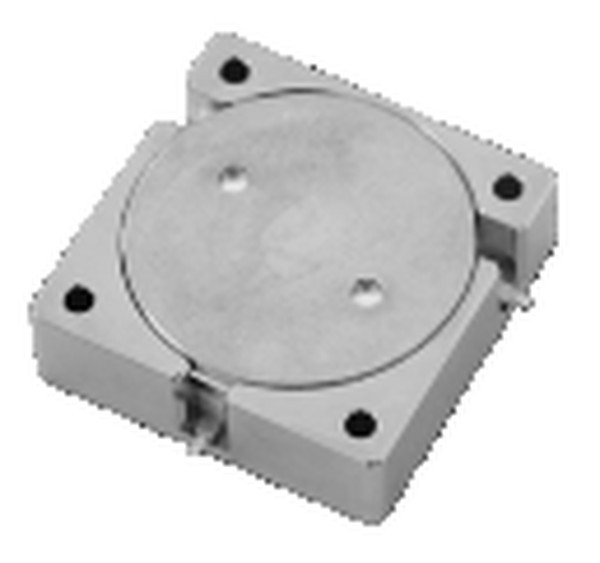

Циркуляторы для поверхностного монтажа KADAMM ЦРП

Серия KADAMM ЦРП — 110 моделей в диапазоне 200 МГц – 12 ГГц. Модели различаются: частоты, средняя мощность, потери, развязка, КСВН.

В серии KADAMM ЦРП — 110 моделей. Для каждой модели в таблице — диапазон, вносимые потери, развязка, КСВН, допустимая мощность, направление циркуляции и габариты.

Циркулятор для поверхностного монтажа — ферритовый трёхплечий прибор в корпусе, который устанавливают на печатную плату вместе с остальными компонентами и паяют в общем технологическом процессе. Он рассчитан на серийные изделия: передатчики, усилители, радиомодули, где циркулятор — одна из позиций монтажа платы, а не отдельный узел тракта.

Главное отличие от встраиваемого исполнения — нет крепления винтами к основанию: прибор держится и соединяется с трактом только пайкой контактных площадок, а тепло и общий провод уходят через плату.

Циркулятор передаёт мощность от порта к порту только в одну сторону по кругу. Это позволяет развести по разным портам передачу и приём на общей антенне или превратить циркулятор в вентиль, нагрузив одно из плеч согласованной нагрузкой.

Невзаимность создаёт намагниченный феррит, поэтому параметры гарантированы только внутри рабочей полосы и в интервале температур исполнения. Рядом с корпусом не размещают стальные детали и посторонние магниты: они смещают подмагничивание, и развязка падает.

По таблице исполнений KADAMM ЦРП: вносимое ослабление от 0,2 до 0,6 дБ; развязка от 15 до 30 дБ; КСВН от 1,15 до 1,3; допустимая мощность от 2 до 250 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Корпус — металлический стакан с магнитом и ферритовыми дисками внутри; Y-сочленение выведено на контактные площадки, через которые прибор паяют к линиям платы. Габарит в таблице для таких моделей задан диаметром и высотой — по нему подбирают посадочное место на плате.

Принцип тот же, что у любого ферритового циркулятора: подмагниченный феррит поворачивает картину поля в сочленении, и энергия переходит из плеча в соседнее по направлению циркуляции. Компактность достигается малым объёмом феррита; за неё платят меньшей допустимой мощностью и меньшим запасом теплоотвода по сравнению с корпусными приборами того же диапазона.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM ЦРП: средняя мощность, Вт — от 250 у KADAMM ЦРП-960/1225-250 до 2 у KADAMM ЦРП-859/894-2; вносимые потери, дБ — от 0,2 у KADAMM ЦРП-200/1875-200-36 до 0,6 у KADAMM ЦРП-12R3B; развязка, дБ — от 30 у KADAMM ЦРП-200/1875-200-36 до 15 у KADAMM ЦРП-20.

1. Диапазон частот — с перекрытием рабочих частот изделия.
2. Мощность — с запасом, с учётом того, что тепло уходит только через плату.
3. Развязка и вносимые потери — по расчёту тракта.
4. Направление циркуляции — по разводке платы.
5. Габарит — по месту на плате и высоте над ней.

Под корпусом на плате делают сплошную площадку общего провода с переходными отверстиями на внутренние слои и теплоотвод; профиль пайки выбирают по рекомендации для прибора — перегрев может размагнитить магнит или повредить ферритовые диски.

Близко к циркулятору не ставят другие ферритовые приборы и магнитные детали, чтобы поля магнитов не складывались.

В приёмопередающих трактах с общей антенной, в схемах развязки каскадов и в стендах, где мощность нужно направить строго в один порт.

Встраиваемые и микрополосковые исполнения ставят внутри модулей, коаксиальные — в кабельный тракт между узлами.

Комплект поставки модели серии KADAMM ЦРП: циркулятор или вентиль, паспорт изделия.
