KADAMM · Циркуляторы и вентили СВЧ

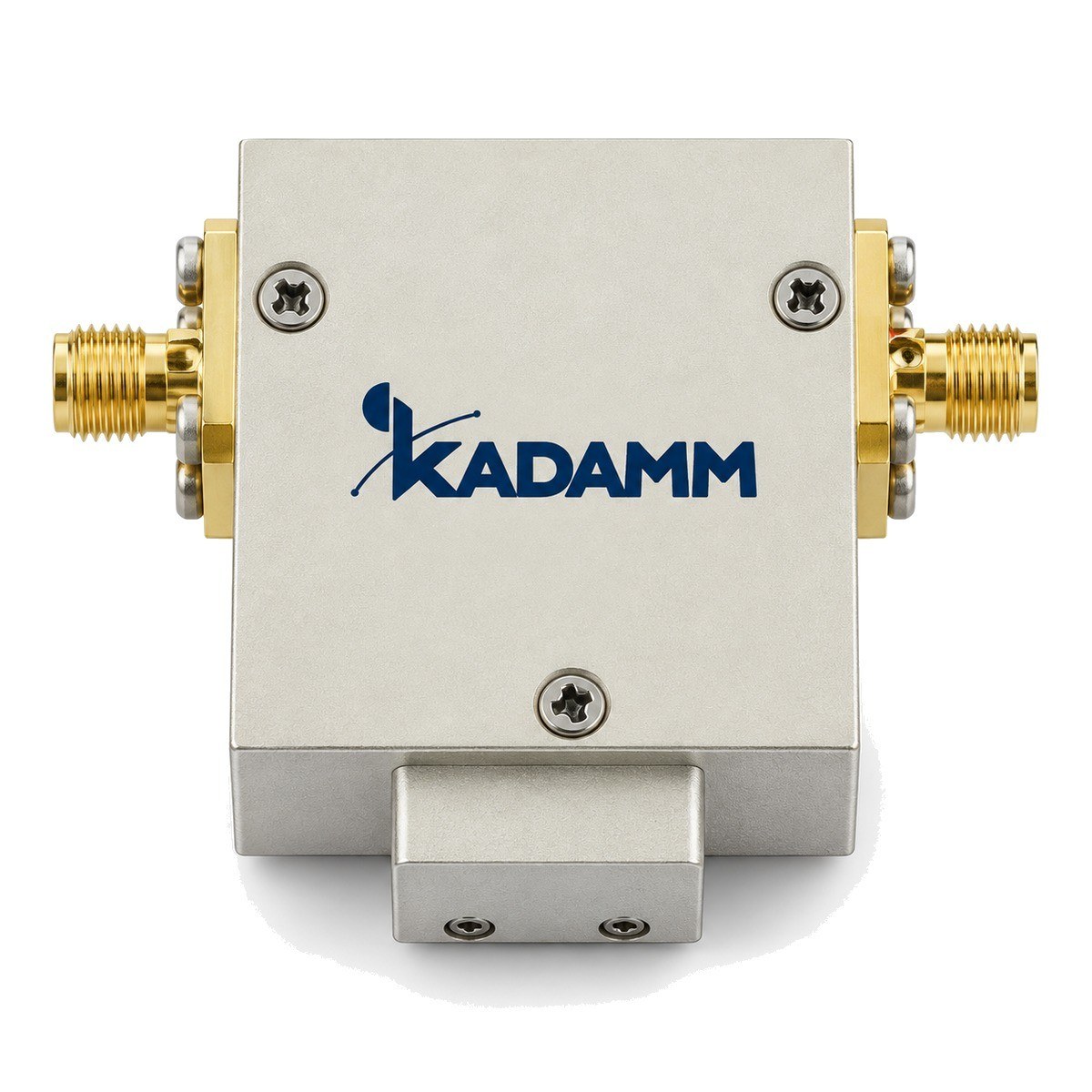

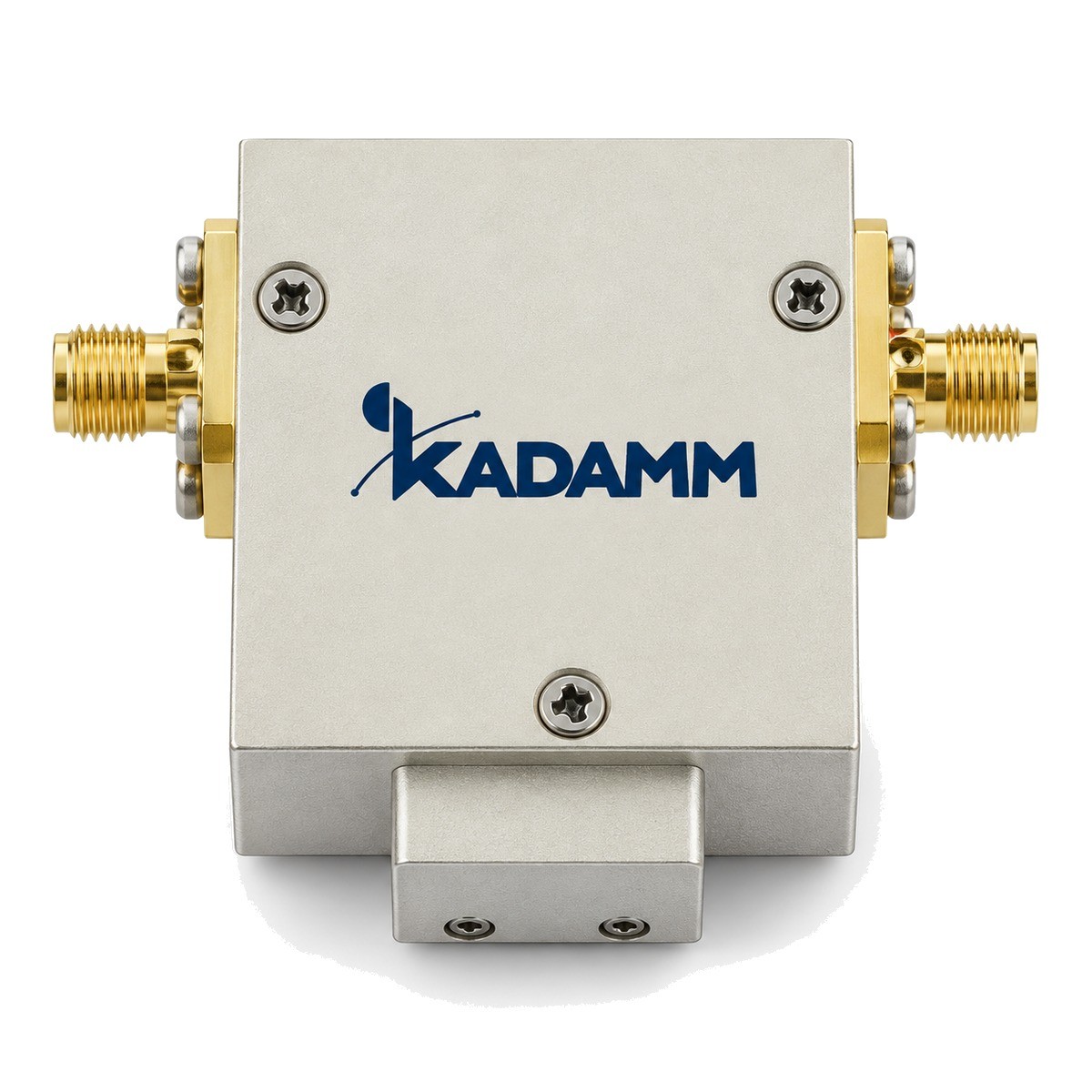

Ферритовые вентили СВЧ коаксиальные KADAMM ВН

Ферритовые вентили СВЧ коаксиальные: 37 моделей, диапазон серии 20 МГц – 40 ГГц. Невзаимные ферритовые устройства: передача энергии в одном направлении.

20 МГц – 40 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

Описание

Циркулятор — устройство с несколькими входами, передающее энергию с каждого входа на следующий в направлении, заданном внешним магнитным полем. Ферритовый вентиль (изолятор) пропускает энергию в одном направлении с малым ослаблением, а в обратном — с большим; конструктивно это циркулятор с нагрузкой на третьем плече.

В серии KADAMM ВН — 37 моделей. Для каждой модели в таблице — диапазон, вносимые потери, развязка, КСВН, допустимая мощность, направление циркуляции и габариты.

Ключевые особенности

НевзаимностьЗащита выходных каскадов от отражённой мощности, развязка приёма и передачи.

НаправлениеНаправление циркуляции (по часовой или против) — в таблице исполнений.

ИсполненияКоаксиальные, встраиваемые (drop-in) и для поверхностного монтажа — по серии.

Параметры моделиПотери, развязка, КСВН и мощность — для каждой модели.

Исполнения серии

Артикул	Частоты, ГГц	Прямая мощн., Вт	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Полоса, МГц	Обратная мощность, Вт
KADAMM ВН-1000-2000-K2-K2-N-1	1–2	200	0,7	15	1,45	N	70×80×21	1000	200
KADAMM ВН-1300/4000-100-2025X	1,3–4	100	0,4	20	1,25	SMA	20×25,4×13	400	20
KADAMM ВН-1500/3000-100-5050A	1,5–3	100	0,7	17	1,4	SMA, N	50,8×49,5×19	1500	10–100
KADAMM ВН-1500/3600-100-4040A	1,5–3,6	100	0,7	17	1,4	SMA, N	40×40×20	1800	30–100
KADAMM ВН-160/330-500-5258E	0,16–0,33	500	0,7	18	1,3	SMA, N	52×57,5×22	70	10–100
KADAMM ВН-180/860-300-10458E	0,18–0,86	300	1	38	1,3	SMA, N	104×57,5×22	60	10–100
KADAMM ВН-18000-26500-10-5-K	18–26,5	10	0,7	16	1,4	2,92 мм	12×20×13	8500	5
KADAMM ВН-20/400-100-6060E	0,02–0,4	100	2	18	1,3	SMA, N	60×60×25,5	175	10–100
KADAMM ВН-20/400-100-6466H	0,02–0,4	100	2	18	1,3	SMA, N	64×66×22	175	20–100
KADAMM ВН-2000/4000-100-3234A	2–4	100	0,6	18	1,3	SMA, N	32×34×21	2000	20
KADAMM ВН-2000/8000-20-6237A	2–8	20	1,5	13	1,8	SMA	62×36,8×19,6	6000	5
KADAMM ВН-2500/6500-100-2528C	2,5–6,5	100	0,9	17	1,4	SMA, N	25,4×28×14	3500	20
KADAMM ВН-26500-40000-10-1-K	26,5–40	10	1,7	12	1,8	2,92 мм	13×26×22	13500	1
KADAMM ВН-26500-40000-5-1-K	26,5–40	5	1,3	12	1,7	2,92 мм	26×13×16,8	13500	1
KADAMM ВН-300/1100-400-4550E	0,3–1,1	400	0,6	18	1,3	SMA, N	45×50×25	300	10–100
KADAMM ВН-300/1100-400-4550X	0,3–1,1	400	0,6	18	1,3	SMA, N	45×49×18	300	10–100
KADAMM ВН-300/1850-300-3538X	0,3–1,85	300	0,7	18	1,35	SMA, N	35×38×15	500	10–100
KADAMM ВН-300/500-300-12762H	0,3–0,5	300	0,8	45	1,25	SMA, N	127×62×22	40	10–100
KADAMM ВН-350/470-150-9648H	0,35–0,47	150	0,7	40	1,25	SMA, N	96×48×24	70	100
KADAMM ВН-350/470-150-9650H	0,35–0,47	150	0,7	40	1,25	SMA, N	96×50×26,5	70	100
KADAMM ВН-350/470-150-9662H	0,35–0,47	150	0,7	40	1,25	SMA, N	96×62×26	70	100
KADAMM ВН-3600/7200-60-1523C	3,6–7,2	60	0,5	18	1,3	SMA	15×22,5×13,8	1400	10
KADAMM ВН-3700/5000-60-1626B	3,7–5	60	0,4	20	1,25	SMA	16×26,5×14,8	1000	10
KADAMM ВН-380/470-300-16080H	0,38–0,47	300	1,2	60	1,25	SMA, N	160×80×30	70	100
KADAMM ВН-4000/8000-60-2123B	4–8	60	0,6	18	1,35	SMA	21×22,5×15	4000	20
KADAMM ВН-450/2700-250-7448H	0,45–2,7	250	0,8	38	1,25	SMA, N	73,8×48,4×22,5	400	10–100
KADAMM ВН-6000/18000-30-1622B	6–18	30	1,5	11	1,9	SMA	16×21,5×14	12000	10
KADAMM ВН-70/230-150-12060H	0,07–0,23	150	2	40	1,3	SMA, N	120×60×25,5	56	10–100
KADAMM ВН-70/230-150-23085H	0,07–0,23	150	1,8	60	1,25	SMA, N	230×85×30	60	100
KADAMM ВН-700/3000-100-3033X	0,7–3	100	0,6	15	1,45	SMA	30×33×15	600	10–100
KADAMM ВН-700/3000-200-3232X	0,7–3	200	0,6	15	1,45	SMA, N	32×32×15	600	10–100
KADAMM ВН-700/3000-200-3434E	0,7–3	200	0,6	15	1,45	SMA, N	34×34×22	600	10–100
KADAMM ВН-7000/15000-20-1319C	7–15	20	0,5	18	1,3	SMA	13×19×12,7	4000	10
KADAMM ВН-8000/12000-30-2619C	8–12	30	0,8	35	1,3	SMA	26×19×12,7	4000	10
KADAMM ВН-900/4000-200-2528B	0,9–4	200	0,4	20	1,25	SMA, N	25,4×28,5×15	400	10–100
KADAMM ВН-9000/16500-30-1220C	9–16,5	30	0,5	19	1,3	SMA	12×20×13	2200	5
KADAMM ВН-950/2000-100-6466K	0,95–2	100	0,65	16	1,4	SMA, N	64×66×26	1050	10–100

Предельные значения: прямая мощн. — не более; потери — не более; развязка — не менее; КСВН — не более; полоса — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как выбрать модель

Выберите модель, диапазон которой перекрывает рабочий диапазон с запасом, затем проверьте развязку, прямую и обратную мощность, направление циркуляции и исполнение корпуса.

Применение

ПередатчикиЗащита усилителей мощности от отражённой волны.

Приёмо-передающие трактыРазделение приёма и передачи на одну антенну.

Измерительные стендыРазвязка генератора и нагрузки.

Комплект поставки

циркулятор или вентиль
паспорт изделия

Нормативная база и термины

✓

ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки

✓

ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению

✓

ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов

✓

ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Коаксиальные вентилиВсе модели раздела

Вопросы и ответы

Вентиль пропускает сигнал в одну сторону; циркулятор передаёт энергию по кругу между тремя и более входами. Вентиль — это циркулятор с согласованной нагрузкой на одном плече.

Порядок передачи энергии между входами (по часовой стрелке или против); выбирается под схему установки.
