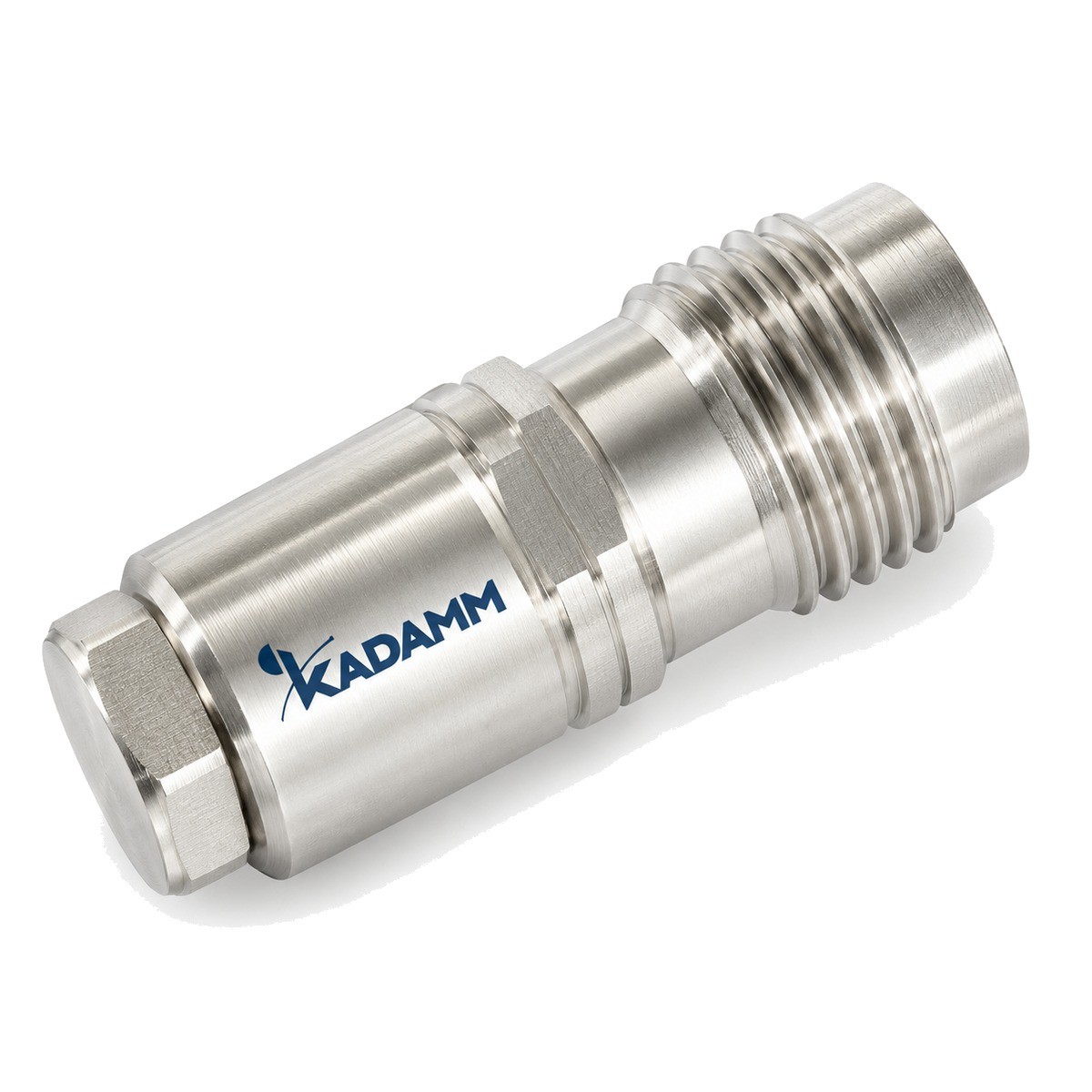

Нагрузки согласованные 50 Ом коаксиальные: 167 моделей, диапазон до 110 ГГц. Поглощение СВЧ-энергии на конце тракта с малым КСВН.
Серия KADAMM НК — 167 моделей в диапазоне до 110 ГГц, соединители N, SMA, TNC, 2,92 мм, SSMA, SMP. Модели различаются: частоты, средняя мощность, КСВН, температура, размер (вилка).
В серии KADAMM НК — 167 моделей. Для каждой модели — диапазон, допустимая средняя (и импульсная) мощность, КСВН и соединитель.
Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.
Согласованная нагрузка поглощает падающую волну почти без отражения. Её ставят на неиспользуемые порты делителей, мостов и циркуляторов и применяют как эквивалент антенны при настройке передатчика.
По таблице исполнений KADAMM НК: КСВН от 1,15 до 1,75; допустимая мощность от 0,5 до 2000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Общая серия согласованных нагрузок 50 Ом. Общая серия собирает согласованные нагрузки 50 Ом всего спектра применений — от миниатюрных моделей под соединители SMP, SSMA и прецизионные миллиметровые разъёмы до крупных нагрузок класса больших средних мощностей в корпусах с развитым оребрением. Это самый широкий ряд среди коаксиальных нагрузок: в нём подбирают модель сразу по трём осям — верхней частоте, мощности и соединителю. Конструкция внутри ряда меняется вместе с мощностью. Маломощные модели — короткий цилиндр, по сути продолжение соединителя с поглощающим резистором внутри. С ростом мощности корпус превращается в радиатор, а у самых мощных моделей — в протяжённый блок прямоугольного сечения; для таких изделий в таблице есть отметка об исполнении на роликах, которое облегчает перемещение тяжёлой нагрузки по стенду. Отличие серии — подробное описание импульсного режима: помимо средней мощности для многих моделей указаны импульсная мощность, длительность импульса и скважность. Это позволяет нагружать радиолокационный или импульсный передатчик без пересчёта: модель выбирают так, чтобы все три величины режима укладывались в нормированные значения одновременно. Для компоновки в таблице приведены размеры отдельно для исполнения с вилкой и с розеткой — у одной модели они различаются. Это важно в плотных сборках, где нагрузка стоит на выходе ответвителя или делителя рядом с соседними кабелями. Внутри ряда легко подобрать замену при смене тракта: одна и та же мощность выпускается под несколько соединителей, а один соединитель — под разные классы мощности. Поэтому общую серию удобно брать как стандартный комплект стенда: нагрузки одного ряда ведут себя предсказуемо, а их КСВН нормирован в одинаковых условиях, что упрощает сравнение результатов, полученных на разных рабочих местах.
| Параметр | По серии |
|---|---|
| Моделей в серии | 167 |
| Диапазон частот серии | до 110 ГГц |
| Средняя мощность | 0,5–2000 Вт |
| КСВН | 1,15–1,75 |
| Соединитель | по таблице исполнений (вариантов: 17) |
| Рабочая температура | -55–+125; -55–+85; уточняйте у менеджера; -30–+65 |
| Размер (вилка) | по таблице исполнений (корпусов: 60) |
| Импульсная мощность | 20–10000 Вт |
| Длительность импульса, мкс | 5; уточняйте у менеджера |
| Скважность (коэффициент заполнения), % | по таблице исполнений (вариантов: 19) |
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Температура, °C | Размер (вилка), мм | Импульсная мощность, Вт | Длительность импульса, мкс | Скважность (коэффициент заполнения), % |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM НК-110-1-1,0 | 0–110 | 1 | 1,60 | 1,0 мм | -55–+125 | Ф7,5×13,7 | — | — | — |
| KADAMM НК-12,4-10-N | 0–12,4 | 10 | 1,35 | N | -55–+125 | Ф30×69,5 | 1000 | 5 | 0,5 |
| KADAMM НК-12,4-10-SMA | 0–12,4 | 10 | 1,35 | SMA | -55–+125 | Ф15,8×39,5 | 500 | 5 | 1 |
| KADAMM НК-12,4-10-SMP | 0–12,4 | 10 | 1,35 | SMP | -55–+125 | Ф14,5×15,4 | - | - | - |
| KADAMM НК-12,4-10-TNC | 0–12,4 | 10 | 1,35 | TNC | -55–+125 | Ф30×33,5 | - | - | - |
| KADAMM НК-12,4-100-N | 0–12,4 | 100 | 1,25 | N | -55–+125 | Ф64×141 | 5000 | 5 | 1 |
| KADAMM НК-12,4-100-SMA | 0–12,4 | 100 | 1,25 | SMA | -55–+125 | Ф64×141 | 1000 | 5 | 7,5 |
| KADAMM НК-12,4-150-N | 0–12,4 | 150 | 1,35 | N | -55–+125 | 192×120×110 | 5000 | 5 | 1,5 |
| KADAMM НК-12,4-2-N | 0–12,4 | 2 | 1,30 | N | -55–+125 | Ф16,5×30 | — | — | — |
| KADAMM НК-12,4-2-SMA | 0–12,4 | 2 | 1,25 | SMA | -55–+125 | Ф9×20 | — | — | — |
| KADAMM НК-12,4-2-SSMA | 0–12,4 | 2 | 1,25 | SSMA | -55–+125 | Ф9×22,5 | — | — | — |
| KADAMM НК-12,4-2-TNC | 0–12,4 | 2 | 1,35 | TNC | -55–+125 | Ф25×68 | — | — | — |
| KADAMM НК-12,4-20-N | 0–12,4 | 20 | 1,35 | N | -55–+125 | - | 5000 | 5 | 1 |
| KADAMM НК-12,4-20-SMA | 0–12,4 | 20 | 1,35 | SMA | -55–+125 | Ф38×39,5 | 500 | 5 | 2 |
| KADAMM НК-12,4-200-N | 0–12,4 | 200 | 1,35 | N | -55–+125 | 243×120×110 | 5000 | 5 | 2 |
| KADAMM НК-12,4-25-N | 0–12,4 | 25 | 1,35 | N | -55–+125 | Ф44×74 | 5000 | 5 | 1,25 |
| KADAMM НК-12,4-25-SMA | 0–12,4 | 25 | 1,25 | SMA | -55–+125 | Ф38×51,5 | 500 | 5 | 2,5 |
| KADAMM НК-12,4-250-N | 0–12,4 | 250 | 1,35 | N | -55–+125 | 294×120×110 | 5000 | 5 | 2,5 |
| KADAMM НК-12,4-300-N | 0–12,4 | 300 | 1,35 | N | -55–+125 | 345×120×110 | 5000 | 5 | 3 |
| KADAMM НК-12,4-400-N | 0–12,4 | 400 | 1,35 | N | -55–+125 | 447×120×110 | 5000 | 5 | 4 |
| KADAMM НК-12,4-5-N | 0–12,4 | 5 | 1,30 | N | -55–+125 | Ф16,5×36 | 500 | 5 | 0,25 |
| KADAMM НК-12,4-5-SMA | 0–12,4 | 5 | 1,25 | SMA | -55–+125 | Ф19×20 | 500 | 5 | 0,5 |
| KADAMM НК-12,4-50-N | 0–12,4 | 50 | 1,35 | — | -55–+125 | Ф64×90 | 5000 | 5 | 0,5 |
| KADAMM НК-12,4-50-SMA | 0–12,4 | 50 | 1,25 | — | -55–+125 | Ф38×81,5 | 500 | 5 | 5 |
| KADAMM НК-12,4-50-TNC | 0–12,4 | 50 | 1,35 | — | -55–+125 | Ф64×88,5 | 5000 | 5 | 0,5 |
| KADAMM НК-12,4-500-N | 0–12,4 | 500 | 1,35 | N | -55–+125 | 549×120×110 | 5000 | 5 | 5 |
| KADAMM НК-12,4-600-N | 0–12,4 | 600 | 1,35 | N | -55–+125 | 549×120×110 | 5000 | 5 | 6 |
| KADAMM НК-18-1-SMA | 0–18 | 1 | 1,25 | SMA | -55–+125 | Ф6,3×14,9 | — | — | — |
| KADAMM НК-18-1-SSMA | 0–18 | 1 | 1,25 | SSMA | -55–+85 | Ф6,3×16 | — | — | — |
| KADAMM НК-18-10-N | 0–18 | 10 | 1,3 | N | уточняйте у менеджера | уточняйте у менеджера | 1000 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НК-18-10-SMA | 0–18 | 10 | 1,40 | SMA | -55–+125 | Ф15,8×39,5 | 500 | 5 | 1 |
| KADAMM НК-18-10-SMP | 0–18 | 10 | 1,50 | SMP | -55–+125 | Ф14,5×15,4 | - | - | - |
| KADAMM НК-18-10-TNC | 0–18 | 10 | 1,40 | TNC | -55–+125 | Ф30×33,5 | - | - | - |
| KADAMM НК-18-100-N | 0–18 | 100 | 1,25 | N | уточняйте у менеджера | уточняйте у менеджера | 5000 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НК-18-100-SMA | 0–18 | 100 | 1,35 | SMA | -55–+125 | Ф64×141 | 500 | 5 | 10 |
| KADAMM НК-18-150-N | 0–18 | 150 | 1,45 | N | -55–+125 | 192×120×110 | 1000 | 5 | 7,5 |
| KADAMM НК-18-2-N | 0–18 | 2 | 1,20 | N | -55–+125 | длина 18 | — | — | — |
| KADAMM НК-18-2-SMA | 0–18 | 2 | 1,15 | SMA | -55–+125 | длина 12,3 | — | — | — |
| KADAMM НК-18-2-SSMA | 0–18 | 2 | 1,30 | SSMA | -55–+125 | Ф9×22,5 | — | — | — |
| KADAMM НК-18-2-TNC | 0–18 | 2 | 1,40 | TNC | -55–+125 | Ф25×68 | — | — | — |
| KADAMM НК-18-20-N | 0–18 | 20 | 1,40 | N | -55–+125 | - | 1000 | 5 | 1 |
| KADAMM НК-18-20-SMA | 0–18 | 20 | 1,40 | SMA | -55–+125 | Ф38×39,5 | 500 | 5 | 2 |
| KADAMM НК-18-200-N | 0–18 | 200 | 1,40 | N | -55–+125 | 243×120×110 | 1000 | 5 | 10 |
| KADAMM НК-18-25-N | 0–18 | 25 | 1,35 | N | уточняйте у менеджера | уточняйте у менеджера | 1000 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НК-18-25-SMA | 0–18 | 25 | 1,30 | SMA | -55–+125 | Ф38×51,5 | 500 | 5 | 2,5 |
| KADAMM НК-18-250-N | 0–18 | 250 | 1,45 | N | -55–+125 | 294×120×110 | 1000 | 5 | 12,5 |
| KADAMM НК-18-300-N | 0–18 | 300 | 1,45 | N | -55–+125 | 345×120×110 | 1000 | 5 | 15 |
| KADAMM НК-18-400-N | 0–18 | 400 | 1,45 | N | -55–+125 | 447×120×110 | 1000 | 5 | 20 |
| KADAMM НК-18-5-N | 0–18 | 5 | 1,3 | N | уточняйте у менеджера | уточняйте у менеджера | 500 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НК-18-5-N(В) | 0–18 | 5 | 1,30 | N (вилка) | -30–+65 | — | — | — | — |
| KADAMM НК-18-5-SMA | 0–18 | 5 | 1,30 | SMA | -55–+125 | Ф19×20 | 500 | 5 | 0,5 |
| KADAMM НК-18-50-N | 0–18 | 50 | 1,40 | — | -55–+125 | Ф64×90 | 1000 | 5 | 2,5 |
| KADAMM НК-18-50-SMA | 0–18 | 50 | 1,30 | — | -55–+125 | Ф38×81,5 | 500 | 5 | 5 |
| KADAMM НК-18-50-TNC | 0–18 | 50 | 1,40 | — | -55–+125 | Ф64×88,5 | 1000 | 5 | 2,5 |
| KADAMM НК-18-500-N | 0–18 | 500 | 1,60 | N | -55–+125 | 549×120×110 | 1000 | 5 | 25 |
| KADAMM НК-18-600-N | 0–18 | 600 | 1,45 | N | -55–+125 | 549×120×110 | 1000 | 5 | 30 |
| KADAMM НК-18-7-SMP | 0–18 | 7 | 1,50 | SMP | -55–+125 | 15,4×14,5×7 | — | — | — |
| KADAMM НК-2-1000-N-BNC | 0–2 | 1000 | 1,20 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-2-1000-N-SSMA | 0–2 | 1000 | 1,20 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-26,5-10-3,5 | 0–26,5 | 10 | 1,25 | 3,5 мм | -55–+85 | Ф16,5×41 | 1000 | 5 | 0,5 |
| KADAMM НК-26,5-10-SMA | 0–26,5 | 10 | 1,25 | SMA | -55–+85 | Ф31,8×28,4 | 100 | 5 | 5 |
| KADAMM НК-26,5-100-SMA | 0–26,5 | 100 | 1,40 | SMA | -55–+85 | Ф63×119,2 | 500 | 5 | 10 |
| KADAMM НК-26,5-2-SMA | 0–26,5 | 2 | 1,20 | SMA | -55–+125 | длина 12,3 | — | — | — |
| KADAMM НК-26,5-20-SMA | 0–26,5 | 20 | 1,30 | SMA | -55–+125 | Ф44×44,4 | 200 | 5 | 10 |
| KADAMM НК-26,5-30-SMA | 0–26,5 | 30 | 1,30 | SMA | -55–+125 | Ф54×52,4 | 200 | 5 | 10 |
| KADAMM НК-26,5-5-3,5 | 0–26,5 | 5 | 1,20 | 3,5 мм | -55–+85 | Ф15,7×26,3 | 500 | 5 | 0,5 |
| KADAMM НК-26,5-5-SMA | 0–26,5 | 5 | 1,25 | SMA | -55–+85 | Ф15,8×28,4 | 20 | 5 | 2,5 |
| KADAMM НК-26,5-50-3,5 | 0–26,5 | 50 | 1,25 | — | -55–+85 | Ф63×63,5 | 1000 | 5 | 2,5 |
| KADAMM НК-26,5-50-SMA | 0–26,5 | 50 | 1,30 | — | -55–+85 | Ф54×99,4 | 200 | 5 | 10 |
| KADAMM НК-3-100-N(В)-НИ120 | 0–3 | 100 | 1,2 | N (вилка) | — | — | — | — | — |
| KADAMM НК-3-2-N(В)-НИ120 | 0–3 | 2 | 1,15 | N (вилка) | — | — | — | — | — |
| KADAMM НК-3-25-N(В)-НИ120 | 0–3 | 25 | 1,2 | N (вилка) | — | — | — | — | — |
| KADAMM НК-3-300-N(В)-НИ120 | 0–3 | 300 | 1,35 | N (вилка) | — | — | — | — | — |
| KADAMM НК-3-5-N(В)-НИ120 | 0–3 | 5 | 1,15 | N (вилка) | — | — | — | — | — |
| KADAMM НК-33-0,5-3,5 | 0–33 | 0,5 | 1,25 | 3,5 мм | -55–+125 | длина 12 | — | — | — |
| KADAMM НК-33-2-3,5 | 0–33 | 2 | 1,15 | 3,5 мм | -55–+125 | длина 12 | — | — | — |
| KADAMM НК-4-0402-MCX | 0–4 | 2 | 1,25 | MCX | -55–+125 | - | — | — | — |
| KADAMM НК-4-0402-SMB | 0–4 | 2 | 1,25 | SMB | -55–+125 | Ф6,4×12,9 | — | — | — |
| KADAMM НК-4-042K-7/16 | 0–4 | 2000 | 1,75 | 7/16 DIN | -55–+125 | - | 10000 | 5 | 10 |
| KADAMM НК-4-042K-N | 0–4 | 2000 | 1,4 | N | уточняйте у менеджера | - | 10000 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM НК-4-10-N | 0–4 | 10 | 1,20 | N | -55–+125 | Ф30×69,5 | 1000 | 5 | 0,5 |
| KADAMM НК-4-10-SMA | 0–4 | 10 | 1,20 | SMA | -55–+125 | Ф15,8×39,5 | 500 | 5 | 1 |
| KADAMM НК-4-10-SMP | 0–4 | 10 | 1,20 | SMP | -55–+125 | Ф14,5×15,4 | - | - | - |
| KADAMM НК-4-10-TNC | 0–4 | 10 | 1,15 | TNC | -55–+125 | Ф30×33,5 | - | - | - |
| KADAMM НК-4-100-N | 0–4 | 100 | 1,15 | N | -55–+125 | Ф64×141 | 5000 | 5 | 1 |
| KADAMM НК-4-100-SMA | 0–4 | 100 | 1,15 | SMA | -55–+125 | Ф64×141 | 1000 | 5 | 7,5 |
| KADAMM НК-4-1000-N-BNC | 0–4 | 1000 | 1,20 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-4-1000-N-SSMA | 0–4 | 1000 | 1,20 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-4-150-N | 0–4 | 150 | 1,20 | N | -55–+125 | 192×120×110 | 5000 | 5 | 1,5 |
| KADAMM НК-4-2-N | 0–4 | 2 | 1,20 | N | -55–+125 | Ф16,5×30 | — | — | — |
| KADAMM НК-4-2-SMA | 0–4 | 2 | 1,15 | SMA | -55–+125 | Ф9×20 | — | — | — |
| KADAMM НК-4-2-SSMA | 0–4 | 2 | 1,15 | SSMA | -55–+125 | Ф9×22,5 | — | — | — |
| KADAMM НК-4-2-TNC | 0–4 | 2 | 1,20 | TNC | -55–+125 | Ф25×68 | — | — | — |
| KADAMM НК-4-20-N | 0–4 | 20 | 1,20 | N | -55–+125 | - | 5000 | 5 | 1 |
| KADAMM НК-4-20-SMA | 0–4 | 20 | 1,20 | SMA | -55–+125 | Ф38×39,5 | 500 | 5 | 2 |
| KADAMM НК-4-200-N | 0–4 | 200 | 1,20 | N | -55–+125 | 243×120×110 | 5000 | 5 | 2 |
| KADAMM НК-4-25-N | 0–4 | 25 | 1,20 | N | -55–+125 | Ф44×74 | 5000 | 5 | 1,25 |
| KADAMM НК-4-25-SMA | 0–4 | 25 | 1,15 | SMA | -55–+125 | Ф38×51,5 | 500 | 5 | 2,5 |
| KADAMM НК-4-250-N | 0–4 | 250 | 1,20 | N | -55–+125 | 294×120×110 | 5000 | 5 | 2,5 |
| KADAMM НК-4-300-N | 0–4 | 300 | 1,20 | N | -55–+125 | 345×120×110 | 5000 | 5 | 3 |
| KADAMM НК-4-400-N | 0–4 | 400 | 1,20 | N | -55–+125 | 447×120×110 | 5000 | 5 | 4 |
| KADAMM НК-4-5-N | 0–4 | 5 | 1,20 | N | -55–+125 | Ф16,5×36 | 500 | 5 | 0,25 |
| KADAMM НК-4-5-SMA | 0–4 | 5 | 1,15 | SMA | -55–+125 | Ф19×20 | 500 | 5 | 0,5 |
| KADAMM НК-4-50-BNC | 0–4 | 50 | 1,20 | — | -55–+125 | Ф64×89 | 500 | 5 | 5 |
| KADAMM НК-4-50-N | 0–4 | 50 | 1,20 | — | -55–+125 | Ф64×90 | 5000 | 5 | 0,5 |
| KADAMM НК-4-50-SMA | 0–4 | 50 | 1,15 | — | -55–+125 | Ф38×81,5 | 500 | 5 | 5 |
| KADAMM НК-4-50-TNC | 0–4 | 50 | 1,20 | — | -55–+125 | Ф64×88,5 | 5000 | 5 | 0,5 |
| KADAMM НК-4-500-7/16 | 0–4 | 500 | 1,2 | 7/16 DIN | -55–+125 | 553×120×110 | - | - | - |
| KADAMM НК-4-500-N | 0–4 | 500 | 1,20 | N | -55–+125 | 549×120×110 | 5000 | 5 | 5 |
| KADAMM НК-4-600-N | 0–4 | 600 | 1,20 | N | -55–+125 | 549×120×110 | 5000 | 5 | 6 |
| KADAMM НК-40-0,5-2,92 | 0–40 | 0,5 | 1,25 | 2,92 мм | -55–+125 | длина 12 | — | — | — |
| KADAMM НК-40-0,5-SMP | 0–40 | 0,5 | 1,40 | SMP | -55–+125 | Ф4,8×9,9 | — | — | — |
| KADAMM НК-40-0,5-SSMA | 0–40 | 0,5 | 1,30 | SSMA | -55–+125 | длина 10,9 | — | — | — |
| KADAMM НК-40-0,5-SSMP | 0–40 | 0,5 | 1,50 | SSMP | -55–+125 | Ф4,8×10,8 | — | — | — |
| KADAMM НК-40-10-2,92 | 0–40 | 10 | 1,25 | 2,92 мм | -55–+125 | Ф31,8×29,6 | 100 | 5 | 5 |
| KADAMM НК-40-100-2,92 | 0–40 | 100 | 1,40 | 2,92 мм | -55–+125 | 181×160×90 | 200 | 5 | 10 |
| KADAMM НК-40-2-2,92 | 0–40 | 2 | 1,20 | 2,92 мм | -55–+125 | длина 12 | — | — | — |
| KADAMM НК-40-2-SMP | 0–40 | 2 | 1,40 | SMP | -55–+125 | Ф4,8×9,9 | — | — | — |
| KADAMM НК-40-2-SSMA | 0–40 | 2 | 1,30 | SSMA | -55–+125 | длина 10,9 | — | — | — |
| KADAMM НК-40-2-SSMP | 0–40 | 2 | 1,50 | SSMP | -55–+125 | Ф4,8×10,8 | — | — | — |
| KADAMM НК-40-20-2,92 | 0–40 | 20 | 1,30 | 2,92 мм | -55–+125 | Ф44×45,6 | 200 | 5 | 10 |
| KADAMM НК-40-30-2,92 | 0–40 | 30 | 1,30 | 2,92 мм | -55–+125 | Ф54×53,6 | 200 | 5 | 10 |
| KADAMM НК-40-5-2,92 | 0–40 | 5 | 1,25 | 2,92 мм | -55–+125 | Ф15,8×29,6 | 20 | 5 | 2,5 |
| KADAMM НК-40-50-2,92 | 0–40 | 50 | 1,35 | — | -55–+125 | Ф54×100,6 | 200 | 5 | 10 |
| KADAMM НК-50-0,5-2,4 | 0–50 | 0,5 | 1,40 | 2,4 мм | -55–+125 | длина 12,4 | — | — | — |
| KADAMM НК-50-10-2,4 | 0–50 | 10 | 1,40 | 2,4 мм | -55–+125 | Ф40×47,7 | 100 | 5 | 5 |
| KADAMM НК-50-2-2,4 | 0–50 | 2 | 1,25 | 2,4 мм | -55–+125 | длина 12,4 | — | — | — |
| KADAMM НК-50-5-2,4 | 0–50 | 5 | 1,30 | 2,4 мм | -55–+125 | Ф31,8×17,8 | 20 | 5 | 2,5 |
| KADAMM НК-6-1000-N-BNC | 0–6 | 1000 | 1,30 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-6-1000-N-SSMA | 0–6 | 1000 | 1,30 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-6-2-MCX | 0–6 | 2 | 1,25 | MCX | -55–+125 | Ф6,1×15,4 | — | — | — |
| KADAMM НК-6-50-BNC | 0–6 | 50 | 1,25 | — | -55–+125 | Ф64×89 | 500 | 5 | 5 |
| KADAMM НК-6-500-7/16 | 0–6 | 500 | 1,25 | 7/16 DIN | -55–+125 | 553×120×110 | - | - | - |
| KADAMM НК-67-0,5-1,85 | 0–67 | 0,5 | 1,45 | 1,85 мм | -55–+125 | Ф9,3×16,1 | — | — | — |
| KADAMM НК-67-10-1,85 | 0–67 | 10 | 1,40 | 1,85 мм | -55–+125 | Ф40×47,7 | 100 | 5 | 5 |
| KADAMM НК-67-2-1,85 | 0–67 | 2 | 1,30 | 1,85 мм | -55–+125 | Ф9×11,9 | — | — | — |
| KADAMM НК-67-5-1,85 | 0–67 | 5 | 1,35 | 1,85 мм | -55–+125 | Ф31,8×17,8 | 20 | 5 | 2,5 |
| KADAMM НК-7,5-2-4.3-10(В) | 0–7,5 | 2 | 1,3 | 4.3-10 (вилка) | -30–+65 | Ф20×36,5 | — | — | — |
| KADAMM НК-8-10-N | 0–8 | 10 | 1,25 | N | -55–+125 | Ф30×69,5 | 1000 | 5 | 0,5 |
| KADAMM НК-8-10-SMA | 0–8 | 10 | 1,25 | SMA | -55–+125 | Ф15,8×39,5 | 500 | 5 | 1 |
| KADAMM НК-8-10-SMP | 0–8 | 10 | 1,25 | SMP | -55–+125 | Ф14,5×15,4 | - | - | - |
| KADAMM НК-8-10-TNC | 0–8 | 10 | 1,25 | TNC | -55–+125 | Ф30×33,5 | - | - | - |
| KADAMM НК-8-100-N | 0–8 | 100 | 1,20 | N | -55–+125 | Ф64×141 | 5000 | 5 | 1 |
| KADAMM НК-8-100-SMA | 0–8 | 100 | 1,20 | SMA | -55–+125 | Ф64×141 | 1000 | 5 | 7,5 |
| KADAMM НК-8-1000-N-BNC | 0–8 | 1000 | 1,55 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-8-1000-N-SSMA | 0–8 | 1000 | 1,55 | N | -55–+125 | - | 5000 | 5 | 10 |
| KADAMM НК-8-150-N | 0–8 | 150 | 1,25 | N | -55–+125 | 192×120×110 | 5000 | 5 | 1,5 |
| KADAMM НК-8-2-N | 0–8 | 2 | 1,25 | N | -55–+125 | Ф16,5×30 | — | — | — |
| KADAMM НК-8-2-SMA | 0–8 | 2 | 1,20 | SMA | -55–+125 | Ф9×20 | — | — | — |
| KADAMM НК-8-2-SSMA | 0–8 | 2 | 1,20 | SSMA | -55–+125 | Ф9×22,5 | — | — | — |
| KADAMM НК-8-2-TNC | 0–8 | 2 | 1,25 | TNC | -55–+125 | Ф25×68 | — | — | — |
| KADAMM НК-8-20-N | 0–8 | 20 | 1,25 | N | -55–+125 | - | 5000 | 5 | 1 |
| KADAMM НК-8-20-SMA | 0–8 | 20 | 1,25 | SMA | -55–+125 | Ф38×39,5 | 500 | 5 | 2 |
| KADAMM НК-8-200-N | 0–8 | 200 | 1,25 | N | -55–+125 | 243×120×110 | 5000 | 5 | 2 |
| KADAMM НК-8-25-N | 0–8 | 25 | 1,25 | N | -55–+125 | Ф44×74 | 5000 | 5 | 1,25 |
| KADAMM НК-8-25-SMA | 0–8 | 25 | 1,20 | SMA | -55–+125 | Ф38×51,5 | 500 | 5 | 2,5 |
| KADAMM НК-8-250-N | 0–8 | 250 | 1,25 | N | -55–+125 | 294×120×110 | 5000 | 5 | 2,5 |
| KADAMM НК-8-300-N | 0–8 | 300 | 1,25 | N | -55–+125 | 345×120×110 | 5000 | 5 | 3 |
| KADAMM НК-8-400-N | 0–8 | 400 | 1,25 | N | -55–+125 | 447×120×110 | 5000 | 5 | 4 |
| KADAMM НК-8-5-N | 0–8 | 5 | 1,25 | N | -55–+125 | Ф16,5×36 | 500 | 5 | 0,25 |
| KADAMM НК-8-5-SMA | 0–8 | 5 | 1,20 | SMA | -55–+125 | Ф19×20 | 500 | 5 | 0,5 |
| KADAMM НК-8-50-N | 0–8 | 50 | 1,25 | — | -55–+125 | Ф64×90 | 5000 | 5 | 0,5 |
| KADAMM НК-8-50-SMA | 0–8 | 50 | 1,20 | — | -55–+125 | Ф38×81,5 | 500 | 5 | 5 |
| KADAMM НК-8-50-TNC | 0–8 | 50 | 1,25 | — | -55–+125 | Ф64×88,5 | 5000 | 5 | 0,5 |
| KADAMM НК-8-500-N | 0–8 | 500 | 1,25 | N | -55–+125 | 549×120×110 | 5000 | 5 | 5 |
| KADAMM НК-8-600-N | 0–8 | 600 | 1,25 | N | -55–+125 | 549×120×110 | 5000 | 5 | 6 |
| KADAMM НК-90-9001-1,35 | 0–90 | 1 | 1,50 | 1,35 мм | -55–+125 | Ф8,8×15,1 | — | — | — |
Предельные значения: КСВН — не более. При заказе назовите артикул модели из таблицы и пол соединителя — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Позиция в заказе | Что указать |
|---|---|
| Артикул модели | из таблицы исполнений: частота, мощность и тип соединителя заданы артикулом |
| Пол соединителя | указывается в заказе после артикула: «вилка (в)» или «розетка (р)», например «KADAMM НК-4-2-N, розетка (р)» |
| Вилка (в) | у моделей, для которых указан размер исполнения с вилкой (колонка «Размер (вилка), мм») |
| Розетка (р) | у моделей, для которых есть исполнение с розеткой, — их перечень в подборе артикула ниже; только с розеткой — KADAMM НК-4-0402-MCX и KADAMM НК-…-1000-N-… |
| Пол в артикуле | у моделей с «(В)» в артикуле пол уже указан — вилка |
| Нет данных | если для модели пол не указан — уточняйте у менеджера |
Пример: KADAMM НК-110-1-1,0, розетка (р) — согласованная нагрузка 0–110 ГГц, 1 Вт, соединитель 1,0 мм — розетка.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM НК — техническое описание (PDF)
Не входят в подбор (уточняйте у менеджера): KADAMM НК-18-5-N — пол соединителя уточняйте у менеджера; KADAMM НК-18-10-N — пол соединителя уточняйте у менеджера; KADAMM НК-4-20-N — пол соединителя уточняйте у менеджера; KADAMM НК-8-20-N — пол соединителя уточняйте у менеджера; KADAMM НК-12,4-20-N — пол соединителя уточняйте у менеджера; KADAMM НК-18-20-N — пол соединителя уточняйте у менеджера; KADAMM НК-18-25-N — пол соединителя уточняйте у менеджера; KADAMM НК-18-100-N — пол соединителя уточняйте у менеджера; KADAMM НК-4-042K-N — пол соединителя уточняйте у менеджера; KADAMM НК-4-042K-7/16 — пол соединителя уточняйте у менеджера.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| С роликом | да — KADAMM НК-2-1000-N-BNC, KADAMM НК-4-1000-N-BNC, KADAMM НК-6-1000-N-BNC, KADAMM НК-8-1000-N-BNC; нет — KADAMM НК-2-1000-N-SSMA, KADAMM НК-4-1000-N-SSMA, KADAMM НК-6-1000-N-SSMA, KADAMM НК-8-1000-N-SSMA |
| Интермодуляция 3-го порядка (IM3), дБн, не более | −120 — KADAMM НК-3-100-N(В)-НИ120, KADAMM НК-3-2-N(В)-НИ120, KADAMM НК-3-25-N(В)-НИ120, KADAMM НК-3-300-N(В)-НИ120, KADAMM НК-3-5-N(В)-НИ120 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон, в котором нормирован КСВН. Если диапазон начинается не с нуля, нагрузка не предназначена для низких частот и постоянного тока. В серии: 0–110 ГГц. |
| Средняя мощность, Вт | Непрерывная мощность, которую нагрузка рассеивает без перегрева при нормальной температуре среды; при нагреве окружения допустимая мощность снижается. В серии: 0,5–2000 Вт. |
| Импульсная мощность, Вт | Пиковая мощность в импульсе; задаётся электрической прочностью резистивного элемента и соединителя. В серии: 20–10000 Вт. |
| Длительность импульса, мкс | Максимальная длительность импульса, для которой нормирована импульсная мощность. В серии: 5; уточняйте у менеджера. |
| Скважность (коэффициент заполнения), % | Доля времени, занятая импульсами; вместе с импульсной мощностью определяет среднюю мощность. В серии: по таблице исполнений (вариантов: 19). |
| КСВН | Отражение от нагрузки: чем ближе к единице, тем точнее она воспроизводит согласованное окончание линии. В серии: 1,15–1,75. |
| Соединитель | Тип и пол соединителя нагрузки; верхний предел частоты соединителя должен быть выше диапазона модели. В серии: по таблице исполнений (вариантов: 17). |
| Размер (вилка), мм | Габарит исполнения с соединителем-вилкой. В серии: по таблице исполнений (корпусов: 60). |
| Рабочая температура, °C | Диапазон температур среды, в котором выполняются параметры; у краёв диапазона оставляйте запас по мощности. В серии: -55–+125; -55–+85; уточняйте у менеджера; -30–+65. |
Выбор внутри серии KADAMM НК: средняя мощность, Вт — от 2000 у KADAMM НК-4-042K-7/16 до 0,5 у KADAMM НК-33-0,5-3,5; КСВН — от 1,15 у KADAMM НК-4-2-SSMA до 1,75 у KADAMM НК-4-042K-7/16; импульсная мощность, Вт — от 10000 у KADAMM НК-4-042K-7/16 до 20 у KADAMM НК-26,5-5-SMA.
Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.
Комплект поставки модели серии KADAMM НК: согласованная нагрузка, паспорт изделия.
Нельзя: открытый порт отражает волну, и это ухудшает развязку и согласование всего узла.
На свободный порт ставят согласованную нагрузку.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Сравните с данными модели сразу импульсную мощность, длительность импульса и скважность вашего режима, а также среднюю мощность; запас нужен по каждой из величин.
Корпус под соединитель-розетку и под вилку отличается длиной, а иногда и диаметром; при плотной компоновке берите размер того исполнения, которое заказываете.
Она относится к крупным нагрузкам большой мощности и показывает, поставляется ли корпус на роликовой опоре для перемещения по стенду.
Серия KADAMM НК перекрывает до 110 ГГц: KADAMM НК-33-0,5-3,5 — 0–33; KADAMM НК-40-0,5-2,92 — 0–40; KADAMM НК-40-0,5-SSMA — 0–40; KADAMM НК-40-0,5-SMP — 0–40; KADAMM НК-40-0,5-SSMP — 0–40; KADAMM НК-50-0,5-2,4 — 0–50; KADAMM НК-67-0,5-1,85 — 0–67; KADAMM НК-18-1-SMA — 0–18; ещё 159 в таблице исполнений.
Соединители серии KADAMM НК — N, SMA, TNC, 2,92 мм, SSMA, SMP; по моделям: KADAMM НК-33-0,5-3,5 — 3,5 мм; KADAMM НК-40-0,5-2,92 — 2,92 мм; KADAMM НК-40-0,5-SSMA — SSMA; KADAMM НК-40-0,5-SMP — SMP; KADAMM НК-40-0,5-SSMP — SSMP; KADAMM НК-50-0,5-2,4 — 2,4 мм; ещё 144 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM НК — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM НК могут уточняться без уведомления.
Поставляем Нагрузки согласованные 50 Ом коаксиальные KADAMM НК под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Вращающийся переход передаёт сигнал между неподвижной и вращающейся частью тракта — без него кабель к вращающейся антенне просто перекрутится. Разбираем волноводные и коаксиальные исполнения, формы I, L и U…
Связная и измерительная техника работает в тракте 50 Ом, кабельные сети — в 75 Ом. Прямой стык даёт КСВН около 1,5 и систематическую ошибку измерений. Разбираем, чем трансформатор отличается от резистивного перехода…
Нагрузка поглощает всю мощность и не отражает её обратно: ею закрывают свободные порты делителей и переключателей, ею заменяют антенну при настройке передатчика. Разбираем, как считать рассеиваемую мощность, чем…
Аттенюатор подбирают четырьмя решениями: диапазон частот, номинал ослабления, средняя мощность и тип соединителя. Ошибка чаще всего одна — берут нужный номинал без запаса по мощности, и аттенюатор греется, а ослабление…
Аттенюатор ослабляет сигнал на заданную величину и пропускает его дальше, сохраняя согласование тракта. Разбираем, зачем вообще гасить сигнал, как посчитать номинал по разнице уровней, почему мощность считают по…
Внутренние антенны создают покрытие там, где им пользуются: в кабинетах, коридорах, паркинге и подвале. Разбираем, как посчитать число антенн по планировке, какой шаг держать между ними, чем потолочная отличается от…
Согласованная нагрузка поглощает мощность на свободном порту делителя, моста или POI и заменяет антенну при настройке передатчика. В статье разбираем, что означает согласованный режим, почему открытый порт портит весь…
Комплект усиления связи держится на двух антеннах: донорной панели снаружи, которая ловит базовую станцию, и внутренней антенне, которая раздаёт сигнал по помещению. В статье разбираем, как выбрать усиление и сектор…
В разговоре сплиттер и таппер понятны всем, а в спецификации начинаются разночтения: проект, ведомость и паспорт называют одно и то же по-разному. Разбираем отечественную номенклатуру пассивных компонентов: порядок слов…
В пассивной части нет прошивок и протоколов, поэтому замена импортной позиции сводится к сверке характеристик: полоса, функциональный параметр, мощность, интермодуляция, разъём и механика. Разбираем, что смотреть по…
На стадионе проблема не в стенах, а в плотности: десятки тысяч абонентов на площади, рассчитанной на сотни, и открытая чаша, где сигнал одной антенны долетает до противоположной трибуны. Разбираем секторизацию как…
Тоннель ведёт себя как волновод: сигнал идёт вдоль оси, а кривые участки, камеры и сами составы съедают уровень. Разбираем два способа покрытия, как считать магистраль на сотнях метров и километрах, чем тоннельные…
Чем энергоэффективнее дом, тем хуже в нём связь: стекло с напылением отнимает 25–30 дБ, монолит с плотным армированием — 15–25 дБ на стену, паркинг отрезан полностью. Разбираем, что застройщику заложить на стадии…
Активную часть выбирают внимательно, а делители, ответвители и нагрузки часто добирают по остаточному принципу. Разбираем восемь просчётов, из-за которых готовая система работает хуже расчёта: звезда вместо магистрали…
В коридоре, тоннеле и паркинге равное деление работает плохо: дальние антенны получают на 15–17 дБ меньше ближних. Разбираем, чем направленный ответвитель отличается от делителя, как подобрать номинал связи под место в…
Делитель — самый частый узел распределённой системы, и ошибиться в нём легко: лишний выход отнимает вдвое больше мощности, узкая полоса не пропустит 5G, а нелинейное изделие испортит приём всем операторам. Разбираем…
Разъём определяет, сколько мощности пройдёт без нагрева, сколько интермодуляции родится в тракте и как соединение переживёт вибрацию и влагу. В статье разбираем четыре типа, которые встречаются в трактах сотовой связи…
Карточка пассивного изделия — это десяток строк с децибелами. В статье разбираем их по порядку: что означает децибел и опорные значения 3, 6, 10, 20 дБ; чем КСВН отличается от возвратных потерь; почему у делителя…
Пассивный тракт не имеет питания, но способен создавать помехи: нелинейный контакт смешивает две несущие, и продукт третьего порядка попадает прямо в полосу приёма. В статье разбираем, откуда берётся интермодуляция, что…
Семь классов пассивных устройств выглядят одинаково и называются в прайсах по-разному: делитель и сплиттер, ответвитель и таппер, комбайнер и сумматор. В статье разбираем, что делает каждый класс, какие цифры у него…
113 позиций в 13 разделах: делители и ответвители, гибридные мосты и частотные комбайнеры, фильтры, POI, нагрузки и аттенюаторы, инжекторы питания, мачтовый усилитель и антенны. Статья устроена как карта каталога…
DAS — это сеть маломощных антенн внутри здания с общим кабельным трактом вместо одной мощной антенны снаружи. В статье разбираем, чем DAS отличается от IBS и от репитера, из чего состоят активная и пассивная части, как…
Нагрузка на 50 Ом кажется самым простым устройством каталога — пока не сгорает на стенде или не «уплывает» в тракте. Разбираем выбор по четырём сценариям: терминирование портов, настройка радиостанций, измерительный…
В гибридном комбайнере до половины мощности каждого каскада уходит не в антенну, а в балластную нагрузку. Пока она исправна, этого никто не замечает; когда деградирует — отражение бьёт по самым дорогим элементам…
Самое незаметное устройство тракта — и одно из самых важных: согласованная нагрузка поглощает мощность без отражений, закрывая порты, защищая передатчики и заменяя антенну при настройке. Разбираем, как она устроена, чем…
