Нагрузки рассогласованные регулируемые: 2 модели. Нагрузки с заданным КСВН для испытаний на рассогласование.

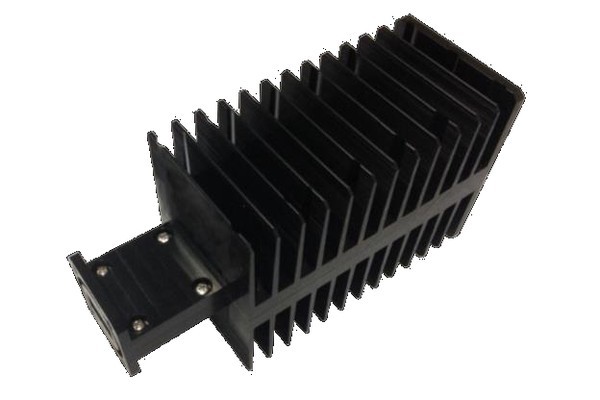

Серия KADAMM НР-1 — 2 модели в диапазоне 850 МГц – 2,17 ГГц, соединители N. Модели различаются: частоты, частота калибровки.
Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.
Рассогласованная нагрузка отражает волну с заданным КСВН — по ней поверяют измерители КСВН и проверяют устойчивость усилителей к отражению.
Регулируемые рассогласованные нагрузки. Регулируемая рассогласованная нагрузка позволяет плавно менять КСВН в пределах диапазона серии, не переключая несколько мер. Это прибор испытательного стенда: одной нагрузкой проверяют реакцию передатчика на всё поле рассогласований — от почти согласованной антенны до сильно отражающей. Механизм регулировки меняет неоднородность в отрезке линии перед поглощающим элементом, и отражённая волна растёт или уменьшается вместе с положением органа настройки. Шкала регулировки откалибрована на определённой частоте — она указана в таблице как частота калибровки. На этой частоте отметка шкалы соответствует значению КСВН с наибольшей точностью; при отходе от неё в пределах рабочего диапазона соответствие сохраняется с меньшей точностью. Серия рассчитана на диапазоны сотовой связи: модели различаются рабочими полосами и соответственно частотой калибровки. Нагрузка держит заметную мощность и потому массивна; в таблице приведены габариты и масса — их учитывают при размещении на стенде. Выбирая модель, совместите частоту калибровки с центром испытуемого диапазона, проверьте, что мощность передатчика не превышает допустимой, и что пределы регулировки КСВН охватывают требуемые режимы испытаний. Регулируемая мера сокращает время испытаний: вместо смены нескольких фиксированных нагрузок оператор переходит к следующему значению КСВН поворотом органа настройки, не разрывая тракт. Для протокола значение отражения на рабочей частоте полезно контролировать измерителем КСВН — особенно при удалении от частоты калибровки. Механизм настройки не смазывают и не разбирают самостоятельно.
| Параметр | По серии |
|---|---|
| Моделей в серии | 2 |
| Диапазон частот серии | 850 МГц – 2,17 ГГц |
| Частота калибровки | 905–2045 МГц |
| Артикул | Частоты, ГГц | Частота калибровки, МГц |
|---|---|---|
| KADAMM НР-1-1920-2170-NF | 1,92–2,17 | 2045 |
| KADAMM НР-1-850-960-NF | 0,85–0,96 | 905 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Мощность, Вт | 100 |
| КСВН, не более | 1,2–5 (регулируемый) |
| Соединитель | N (р) |
| Габаритные размеры, мм | 173×102×75 |
| Масса, кг | 1,6 |
| Рабочая температура, °C | -40–+65 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Полоса, в которой КСВН нагрузки нормирован. В серии: 0,85–2,17 ГГц. |
| Частота калибровки, МГц | Частота, на которой откалибрована шкала КСВН регулируемой нагрузки. В серии: 905–2045 МГц. |
Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.
Комплект поставки модели серии KADAMM НР-1: рассогласованная нагрузка, паспорт изделия.
Нельзя: открытый порт отражает волну, и это ухудшает развязку и согласование всего узла.
На свободный порт ставят согласованную нагрузку.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Шкала КСВН нагрузки откалибрована на этой частоте; там её показания точнее всего. Для испытаний выбирайте модель, у которой частота калибровки близка к рабочей.
Регулировку выполняют по методике испытаний; допустимую мощность при этом не превышают ни в одном положении органа настройки.
Серия KADAMM НР-1 перекрывает 850 МГц – 2,17 ГГц: KADAMM НР-1-850-960-NF — 0,85–0,96; KADAMM НР-1-1920-2170-NF — 1,92–2,17.
У всех 2 модели серии KADAMM НР-1: Мощность, Вт — 100; КСВН — 1,2–5 (регулируемый); Соединитель — N (р); Габаритные размеры, мм — 173×102×75; Масса, кг — 1,6.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM НР-1 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM НР-1 могут уточняться без уведомления.
