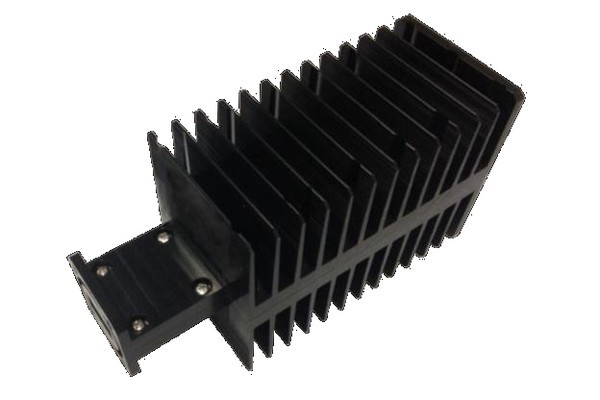

Нагрузки рассогласованные широкополосные: 22 модели. Нагрузки с заданным КСВН для испытаний на рассогласование.
Серия KADAMM НР-Ш — 22 модели в диапазоне до 10 ГГц, соединители N, SMA. Модели различаются: частоты, средняя мощность, КСВН.
Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.
Рассогласованная нагрузка отражает волну с заданным КСВН — по ней поверяют измерители КСВН и проверяют устойчивость усилителей к отражению.
По таблице исполнений KADAMM НР-Ш: КСВН от 1 до 6; допустимая мощность от 25 до 300 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Широкополосные рассогласованные нагрузки. Широкополосная рассогласованная нагрузка сохраняет заданный КСВН с нормированным допуском во всей своей полосе, и одной мерой проверяют многодиапазонное оборудование: передатчики, работающие на нескольких частотах, широкополосные усилители, измерители отражения. Удержать постоянное отражение в широкой полосе сложнее, чем в узкой: элементы, задающие рассогласование, сами зависят от частоты. Поэтому допуск на КСВН у широкополосных моделей указан в таблице явно — в процентах от номинала или в абсолютных единицах — и его включают в погрешность испытаний. Ряд построен по двум осям: полосы частот и класс средней мощности. Для каждого сочетания номинал КСВН и соединитель задаются при заказе — в артикуле они обозначены кодовыми позициями. Есть и модели с уже назначенным значением КСВН и соединителем; их полный артикул приведён в таблице. Выбирая нагрузку, определите, какую полосу нужно перекрыть одной мерой, проверьте допустимую среднюю мощность и учтите допуск КСВН: если испытания требуют более жёсткой точности, чем даёт широкополосная модель, для отдельных частот лучше взять узкополосную. Широкополосные модели особенно удобны в лабораториях, где проверяют оборудование разных стандартов радиосвязи: одна мера обслуживает несколько полос без перенастройки стенда. При этом важно помнить, что отражённая волна возвращается в испытуемый тракт на всех частотах сигнала одновременно — для многочастотных передатчиков это делает проверку ближе к реальной работе. Соединитель выбирают под кабель стенда, чтобы не вводить переходы.
| Параметр | По серии |
|---|---|
| Моделей в серии | 22 |
| Диапазон частот серии | до 10 ГГц |
| Средняя мощность | 25–300 Вт |
| КСВН | 1–6 |
| Соединитель | N; N, SMA, 7/16; N, SMA; SMA |
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель |
|---|---|---|---|---|
| KADAMM НР-1-30-500-Y-Z-A(B) | 0,03–0,5 | 100 | 1–6 (±7%) | N, SMA, 7/16 |
| KADAMM НР-1-500-800-Y-Z-A(B) | 0,5–0,8 | 100 | 1–6 (±7%) | N, SMA, 7/16 |
| KADAMM НР-1-800-2200-Y-Z-A(B) | 0,8–2,2 | 100 | 1–6 (±7%) | N, SMA, 7/16 |
| KADAMM НР-15-30-500-Y-Z-A(B) | 0,03–0,5 | 150 | 1–6 (±7%) | N, SMA |
| KADAMM НР-15-500-800-Y-Z-A(B) | 0,5–0,8 | 150 | 1–6 (±7%) | N, SMA |
| KADAMM НР-15-800-2200-Y-Z-A(B) | 0,8–2,2 | 150 | 1–6 (±7%) | N, SMA |
| KADAMM НР-2-30-500-Y-Z | 0,03–0,5 | 200 | 1–6 (±7%) | N, SMA |
| KADAMM НР-2-500-800-Y-Z | 0,5–0,8 | 200 | 1–6 (±7%) | N, SMA |
| KADAMM НР-2-800-2200-Y-Z | 0,8–2,2 | 200 | 1–6 (±7%) | N, SMA |
| KADAMM НР-2-9000-10000-Y-N(р) | 9–10 | 200 | 1,5±0,3, 1,8±0,4, 2,0±0,4, 2,5±0,3, 3,0±0,5 | N |
| KADAMM НР-25-30-500-Y-Z | 0,03–0,5 | 250 | 1–6 (±7%) | N, SMA |
| KADAMM НР-25-500-800-Y-Z | 0,5–0,8 | 250 | 1–6 (±7%) | N, SMA |
| KADAMM НР-25-600-3900-2,5-SMA(р) | 0,6–3,9 | 25 | 2,5±0,2 | SMA |
| KADAMM НР-25-800-2200-Y-Z | 0,8–2,2 | 250 | 1–6 (±7%) | N, SMA |
| KADAMM НР-3-30-500-Y-Z | 0,03–0,5 | 300 | 1–6 (±7%) | N, SMA |
| KADAMM НР-3-500-800-Y-Z | 0,5–0,8 | 300 | 1–6 (±7%) | N, SMA |
| KADAMM НР-3-800-2200-Y-Z | 0,8–2,2 | 300 | 1–6 (±7%) | N, SMA |
| KADAMM НР-30-600-3900-3-SMA | 0,6–3,9 | 30 | 3±0,5 | SMA |
| KADAMM НР-50-0-8000-3-N | 0–8 | 50 | 3±0,3 | N |
| KADAMM НР-50-30-500-Y-Z-A(B) | 0,03–0,5 | 50 | 1–6 (±7%) | N, SMA, 7/16 |
| KADAMM НР-50-500-800-Y-Z-A(B) | 0,5–0,8 | 50 | 1–6 (±7%) | N, SMA, 7/16 |
| KADAMM НР-50-800-2200-Y-Z-A(B) | 0,8–2,2 | 50 | 1–6 (±7%) | N, SMA, 7/16 |
Предельные значения: КСВН — не более. При заказе подставьте в артикул модели КСВН и соединитель — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Позиция в артикуле | Что подставить |
|---|---|
| Y | КСВН: любое значение от 1 до 6 (допуск ±7 %); у НР-2-9000-10000 — 1,5; 1,8; 2,0; 2,5 или 3,0 |
| Z | соединитель из колонки «Соединитель» модели (N, SMA, 7/16 — у 50 и 100 Вт; N, SMA — у 150–300 Вт) и пол соединителя: (в) — вилка, (р) — розетка; например N(в) |
| А / Б (вместо A(B)) | корпус: НР-50 — А Ø38×95 мм, Б 90×130×75 мм; НР-1 и НР-15 — А 153×76×76 мм, Б 155×130×75 мм |
Пример: KADAMM НР-2-800-2200-3-N(в) — рассогласованная нагрузка 200 Вт, 0,8–2,2 ГГц, КСВН 3, соединитель N вилка.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM НР-Ш — техническое описание (PDF)
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | -55–+125 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Полоса, в которой КСВН нагрузки нормирован. В серии: 0–10 ГГц. |
| Средняя мощность, Вт | Непрерывная мощность, которую нагрузка выдерживает с учётом поглощённой части. В серии: 25–300 Вт. |
| КСВН | Номинал отражения, который воспроизводит нагрузка, или пределы его регулировки; для эталона важен и допуск на значение. В серии: 1–6. |
| Соединитель | Тип и пол коаксиального соединителя. В серии: N; N, SMA, 7/16; N, SMA; SMA. |
Выбор внутри серии KADAMM НР-Ш: средняя мощность, Вт — от 300 у KADAMM НР-3-800-2200-Y-Z до 25 у KADAMM НР-25-600-3900-2,5-SMA(р); КСВН — от 1–6 (±7%) у KADAMM НР-50-30-500-Y-Z-A(B) до 3±0,5 у KADAMM НР-30-600-3900-3-SMA.
Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.
Комплект поставки модели серии KADAMM НР-Ш: рассогласованная нагрузка, паспорт изделия.
Нельзя: открытый порт отражает волну, и это ухудшает развязку и согласование всего узла.
На свободный порт ставят согласованную нагрузку.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Фактическое значение КСВН лежит в пределах допуска вокруг номинала; эту неопределённость включают в погрешность испытаний или поверки.
Да, если допуск КСВН широкополосной модели укладывается в требования методики на всех частотах испытаний.
Значение КСВН и соединитель указываются в кодовых позициях артикула при заказе; менеджер поможет составить полный артикул.
Серия KADAMM НР-Ш перекрывает до 10 ГГц: KADAMM НР-50-0-8000-3-N — 0–8; KADAMM НР-50-30-500-Y-Z-A(B) — 0,03–0,5; KADAMM НР-50-500-800-Y-Z-A(B) — 0,5–0,8; KADAMM НР-50-800-2200-Y-Z-A(B) — 0,8–2,2; KADAMM НР-1-30-500-Y-Z-A(B) — 0,03–0,5; KADAMM НР-1-500-800-Y-Z-A(B) — 0,5–0,8; KADAMM НР-1-800-2200-Y-Z-A(B) — 0,8–2,2; KADAMM НР-15-30-500-Y-Z-A(B) — 0,03–0,5; ещё 14 в таблице исполнений.
Соединители серии KADAMM НР-Ш — N, SMA; по моделям: KADAMM НР-50-0-8000-3-N — N; KADAMM НР-50-30-500-Y-Z-A(B) — N, SMA, 7/16; KADAMM НР-50-500-800-Y-Z-A(B) — N, SMA, 7/16; KADAMM НР-50-800-2200-Y-Z-A(B) — N, SMA, 7/16; KADAMM НР-1-30-500-Y-Z-A(B) — N, SMA, 7/16; KADAMM НР-1-500-800-Y-Z-A(B) — N, SMA, 7/16; ещё 16 в таблице исполнений.
У всех 22 модели серии KADAMM НР-Ш: Рабочая температура, °C — -55–+125.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM НР-Ш — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM НР-Ш могут уточняться без уведомления.
