Нагрузки рассогласованные узкополосные: 11 моделей. Нагрузки с заданным КСВН для испытаний на рассогласование.

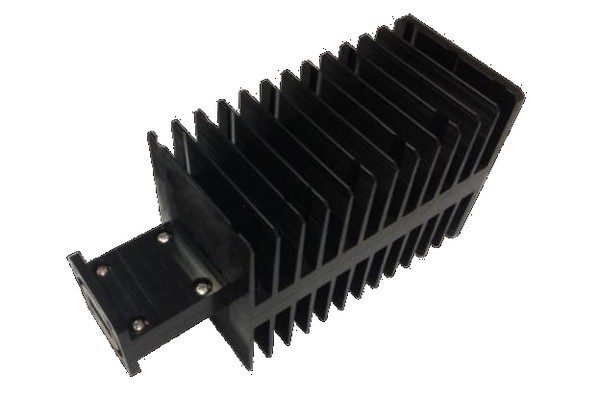

Серия KADAMM НР-У — 11 моделей в диапазоне по таблице исполнений, соединители N, SMA, BNC, TNC. Модели различаются: средняя мощность, КСВН.
Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.
Рассогласованная нагрузка отражает волну с заданным КСВН — по ней поверяют измерители КСВН и проверяют устойчивость усилителей к отражению.
По таблице исполнений KADAMM НР-У: КСВН от 1,5 до 5; допустимая мощность от 2 до 1000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Узкополосные рассогласованные нагрузки. Узкополосная рассогласованная нагрузка воспроизводит одно фиксированное значение КСВН в ограниченной полосе частот. Значение КСВН, полосу и соединитель задают при заказе — в таблице серии они вынесены в кодовые позиции артикула, а ряд моделей различается прежде всего классом средней мощности. Узкая полоса — не недостаток, а следствие точности: чем уже участок частот, тем проще удержать отражение на заданном уровне с малым допуском. Поэтому такие нагрузки берут, когда испытания идут на одной рабочей частоте или в одной полосе системы и нужна мера, повторяющая конкретное рассогласование из технических условий изделия. Типичная задача — проверка защиты выходного каскада: передатчик включают на нагрузку с КСВН, равным предельному по документации, и убеждаются, что срабатывает ограничение мощности и не повреждается усилитель. Другой пример — поверка встроенного измерителя КСВН радиостанции или ретранслятора по нескольким фиксированным значениям. Серия охватывает широкий ряд мощностей — от измерительных уровней до мощных передатчиков, для которых доступны крупные соединители, включая 7/16. При выборе сначала определите мощность и соединитель, затем согласуйте полосу и требуемое значение КСВН. Для набора испытаний обычно заказывают несколько нагрузок одной полосы с разными значениями КСВН: от умеренного рассогласования, типичного для исправной антенны в неблагоприятных условиях, до предельного по техническим условиям. Так поведение передатчика проверяется ступенями, а результат каждой ступени воспроизводим. Значения ступеней удобно согласовать с менеджером сразу для всего набора.
| Параметр | По серии |
|---|---|
| Моделей в серии | 11 |
| Средняя мощность | 2–1000 Вт |
| КСВН | 1,5 |
| Соединитель | N, SMA, BNC, TNC; N; N, 7/16, IF45 |
| Артикул | Средняя мощность, Вт | КСВН | Соединитель |
|---|---|---|---|
| KADAMM НР-02-W-X-Y-Z | 2 | 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 | N, SMA, BNC, TNC |
| KADAMM НР-1-W-X-Y-Z | 100 | 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 | N, SMA, BNC, TNC |
| KADAMM НР-15-W-X-Y-N | 150 | 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 | N |
| KADAMM НР-1K-W-X-Y-Z | 1000 | 1,5, 2, 2,5, 3, 3,5, 4 | N, 7/16, IF45 |
| KADAMM НР-2-W-X-Y-N | 200 | 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 | N |
| KADAMM НР-25-W-X-Y-N | 250 | 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 | N |
| KADAMM НР-3-W-X-Y-N-A(B) | 300 | 1,5, 2, 2,5, 3, 3,5, 4 | N |
| KADAMM НР-4-W-X-Y-N-A(B) | 400 | 1,5, 2, 2,5, 3, 3,5, 4 | N |
| KADAMM НР-5-W-X-Y-N | 500 | 1,5, 2, 2,5, 3, 3,5, 4 | N |
| KADAMM НР-50-W-X-Y-Z | 50 | 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 | N, SMA, BNC, TNC |
| KADAMM НР-8-W-X-Y-Z | 800 | 1,5, 2, 2,5, 3, 3,5, 4 | N, 7/16, IF45 |
Предельные значения: КСВН — не более. При заказе подставьте в артикул модели полосу частот, КСВН и соединитель — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Позиция в артикуле | Что подставить |
|---|---|
| W | начальная частота полосы, МГц |
| X | конечная частота полосы, МГц; полоса — в пределах ±5 % от средней частоты F0; F0 не выше 5 ГГц у НР-02…НР-25, 4 ГГц у НР-3…НР-8, 2 ГГц у НР-1K; шаг частоты каталогом не задан — целые МГц |
| Y | КСВН — из колонки «КСВН» модели: 1,5; 2; 2,5; 3; 3,5; 4 (у НР-02…НР-25 — также 4,5 и 5) |
| Z | соединитель из колонки «Соединитель» модели (N, SMA, BNC, TNC или N, 7/16, IF45) и пол соединителя: (в) — вилка, (р) — розетка; например N(р) |
| А / Б (вместо A(B)) | корпус НР-3 и НР-4: А — 305×98×60 мм, Б — 330×130×140 мм |
Пример: KADAMM НР-50-1800-1900-2-N(р) — рассогласованная нагрузка 50 Вт, полоса 1800–1900 МГц, КСВН 2, соединитель N розетка.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM НР-У — техническое описание (PDF)
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | -55–+125 |
| Параметр | Что означает |
|---|---|
| Средняя мощность, Вт | Непрерывная мощность, которую нагрузка выдерживает с учётом поглощённой части. В серии: 2–1000 Вт. |
| КСВН | Номинал отражения, который воспроизводит нагрузка, или пределы его регулировки; для эталона важен и допуск на значение. В серии: 1,5. |
| Соединитель | Тип и пол коаксиального соединителя. В серии: N, SMA, BNC, TNC; N; N, 7/16, IF45. |
Выбор внутри серии KADAMM НР-У: средняя мощность, Вт — от 1000 у KADAMM НР-1K-W-X-Y-Z до 2 у KADAMM НР-02-W-X-Y-Z.
Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.
Комплект поставки модели серии KADAMM НР-У: рассогласованная нагрузка, паспорт изделия.
Нельзя: открытый порт отражает волну, и это ухудшает развязку и согласование всего узла.
На свободный порт ставят согласованную нагрузку.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Это места для параметров, которые задаются при заказе: полосы частот, значения КСВН и соединителя. Полный артикул под вашу задачу подберёт менеджер.
В узкой полосе заданный КСВН удерживается с меньшим допуском, а для испытаний на одной частоте широкая полоса не нужна.
Соединители серии KADAMM НР-У — N, SMA, BNC, TNC; по моделям: KADAMM НР-02-W-X-Y-Z — N, SMA, BNC, TNC; KADAMM НР-50-W-X-Y-Z — N, SMA, BNC, TNC; KADAMM НР-1-W-X-Y-Z — N, SMA, BNC, TNC; KADAMM НР-15-W-X-Y-N — N; KADAMM НР-2-W-X-Y-N — N; KADAMM НР-25-W-X-Y-N — N; ещё 5 в таблице исполнений.
У всех 11 моделей серии KADAMM НР-У: Рабочая температура, °C — -55–+125.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM НР-У — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM НР-У могут уточняться без уведомления.
