Согласованная нагрузка 50 Ом: как выбрать мощность и диапазон
Нагрузка поглощает всю мощность и не отражает её обратно: ею закрывают свободные порты делителей и переключателей, ею заменяют антенну при настройке передатчика. Разбираем, как считать рассеиваемую мощность, чем проходная нагрузка отличается от обычной, зачем нужна рассогласованная и какие серии КАДАММ (KADAMM) закрывают коаксиальный и волноводный тракт.
Свободный порт закрывают всегда: открытый отражает мощность обратно в тракт.
Мощность — главный параметр: нагрузка превращает в тепло всё, что в неё попало.
75 Ом и 50 Ом не взаимозаменяемы — рассогласование исказит измерения.
Рассогласованная нагрузка — это мера с заданным КСВН для проверки измерительных трактов.
Открытый порт отражает всю мощность обратно: его закрывают нагрузкой, рассчитанной на эту мощность.
Что делает нагрузка
Согласованная нагрузка поглощает всю подведённую мощность и не отражает её обратно в тракт: для источника она выглядит как бесконечно длинная линия с волновым сопротивлением 50 Ом (в кабельных сетях — 75 Ом). Ею закрывают неиспользуемые порты делителей, переключателей и циркуляторов, ею же заменяют антенну при настройке передатчика.
Открытый или закороченный порт отражает всю мощность назад. Для делителя это потеря развязки и рост КСВН, для усилителя — риск повредить выходной каскад. Свободный порт закрывают нагрузкой всегда.
Три параметра выбора
Рассеиваемая мощность. Нагрузка превращает всю мощность в тепло: для измерительного тракта хватает единиц ватт, для передатчика нужны десятки и сотни ватт с радиатором.
Диапазон частот. Коаксиальные нагрузки КАДАММ работают от постоянного тока до до 110 ГГц; волноводные исполнения привязаны к типоразмеру волновода (1,13 – 91,9 ГГц).
КСВН. Чем ниже, тем точнее нагрузка «имитирует» идеальную линию: для измерений берут прецизионные исполнения с наименьшим КСВН в рабочей полосе.
Виды нагрузок
Вид
Когда нужен
Серии КАДАММ

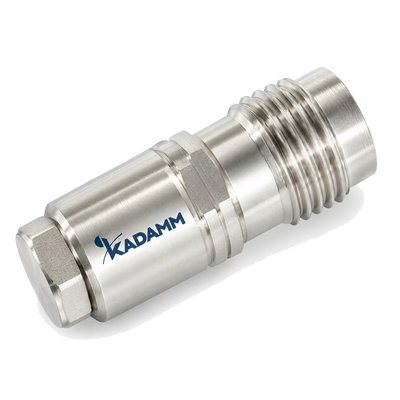

Коаксиальная 50 Ом
закрыть порт в коаксиальном тракте, заменить антенну при настройке
Такая нагрузка специально имеет нормированный КСВН (например 1,5 или 2,0) и служит мерой при проверке измерительных трактов, анализаторов и систем контроля: она создаёт известное отражение. В каталоге есть узкополосные, широкополосные и регулируемые исполнения (KADAMM НР-1).
Не меньше той, что реально попадает в порт, с запасом на нагрев. Если нагрузка ставится вместо антенны при настройке передатчика, она должна выдерживать полную выходную мощность длительно.

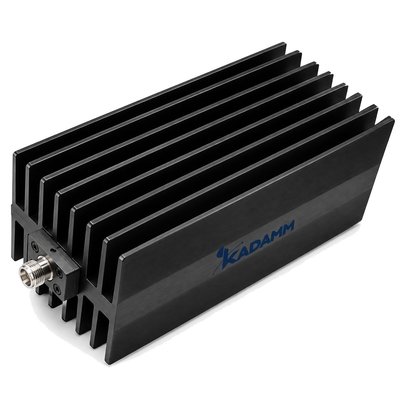

Обычная закрывает порт и имеет один разъём. Проходная включается в разрыв тракта: часть мощности поглощается, сигнал идёт дальше — так делают, когда нужно снизить уровень и одновременно сохранить линию.
Нет: рассогласование даст отражение около 1,5 по КСВН и исказит измерения. Волновое сопротивление нагрузки должно совпадать с трактом.
Потому что вся подведённая мощность превращается в тепло — это её назначение. Важно, чтобы модель была рассчитана на эту мощность и имела свободный теплоотвод.
Это мера с нормированным КСВН: она создаёт известное отражение и применяется при поверке анализаторов, измерительных приёмников и систем контроля тракта.
