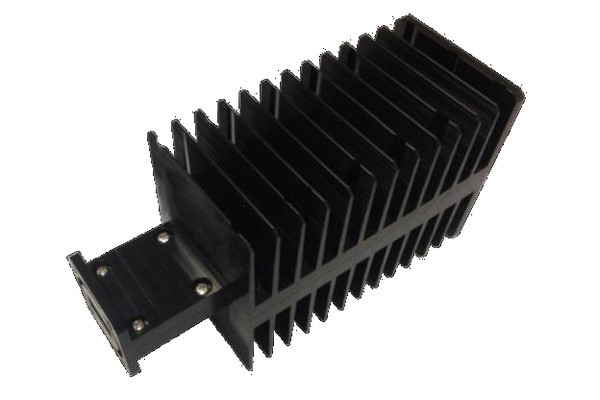

Нагрузки волноводные малогабаритные KADAMM НВ-МГ

Серия KADAMM НВ-МГ — 9 моделей в диапазоне 5,38 – 40 ГГц. Модели различаются: частоты, мощность, типоразмер волновода, фланец.

В серии KADAMM НВ-МГ — 9 моделей; типоразмер, диапазон, средняя мощность, КСВН и фланец — в таблице.

Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.

Волноводная согласованная нагрузка поглощает мощность внутри отрезка волновода с поглотителем; мощные исполнения отводят тепло рёбрами или водой.

По таблице исполнений KADAMM НВ-МГ: допустимая мощность от 15 до 30 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Малогабаритные нагрузки. Малогабаритные нагрузки сделаны для мест, где длина обычной нагрузки не помещается: в плотной компоновке модуля, на плечах сборок из ответвителей и делителей, в антенных узлах. Корпус у них заметно короче, а фланец нередко совмещён с корпусом в одну деталь. Чтобы сохранить малое отражение на короткой длине, поглотитель делают из материала с большим удельным затуханием и придают ему форму, при которой переход к поглощающей среде остаётся плавным. Платой за компактность становится чуть более узкая полоса, в которой КСВН минимален, и меньшая теплоёмкость: нагрузка быстрее нагревается. Такие нагрузки удобны там, где мощность умеренная, а место ограничено. В таблице для каждой модели указаны мощность и рабочая температура — по ним проверяют тепловой режим в реальном корпусе изделия. Перед установкой проверьте, не мешает ли короткая нагрузка соседним фланцам и крепежу, и оставьте вокруг неё хотя бы небольшой зазор для отвода тепла. Малогабаритная нагрузка особенно уместна в сборках, где несколько плеч подряд нужно закрыть нагрузками, — например, на выходах распределительной схемы антенной решётки при её настройке. Короткий корпус не упирается в соседние узлы, а малая масса не нагружает фланцы, поэтому сборку не приходится подпирать дополнительными опорами. В обозначении модели закодированы типоразмер, мощность и исполнение фланца, поэтому при замене нагрузки в готовом изделии достаточно сверить обозначение. Рабочая температура в таблице показывает, при какой температуре среды мощность ещё нормирована: в плотно скомпонованном модуле воздух вокруг нагрузки бывает заметно теплее, чем в помещении.

Выбор внутри серии KADAMM НВ-МГ: мощность, Вт — от 30 у KADAMM НВ-WR137-30-A-2 до 15 у KADAMM НВ-WR28-15-A-1-2.

Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.

Комплект поставки модели серии KADAMM НВ-МГ: волноводная нагрузка, паспорт изделия.
