Волноводный тракттипоразмер и фланецПереходвозбуждение штырёмКоаксиалN, SMA, 2,92 ммПриборизмерение
Полосу задаёт типоразмер волновода, верхнюю частоту — коаксиальный разъём перехода.

Зачем нужен переход

Волновод и коаксиальная линия — две разные линии передачи. Волновод даёт малые потери и держит большую мощность, но его нельзя проложить как кабель; коаксиальный тракт гибкий и стыкуется с приборами. Волноводно-коаксиальный переход соединяет одно с другим: возбуждает волну нужного типа в волноводе штырём, продолжающим центральный проводник.

Переход подбирают не «по фланцу вообще», а по типоразмеру волновода: у каждого типоразмера своя рабочая полоса, и переход работает именно в ней. В каталоге КАДАММ серия KADAMM ВКП перекрывает 640 МГц – 112 ГГц.

Что определяет выбор

  • Типоразмер волновода и фланец. Они должны совпадать с трактом: и по сечению, и по типу фланца, иначе стык даст отражение.
  • Рабочая полоса. Волновод работает между критической частотой и границей одномодового режима; переход нормируется в этой же полосе.
  • Коаксиальный соединитель. N до 18 ГГц, SMA до 26,5 ГГц, 2,92 мм до 40 ГГц, 1,85 мм до 67 ГГц — он и ограничивает верх диапазона перехода.
  • КСВН. Основной показатель качества: чем он ниже, тем меньше отражений вносит переход в тракт.
  • Тип волновода. Кроме прямоугольного есть П-образные двухгребневые — для них нужны отдельные исполнения (KADAMM ВКП для П-образных двухгребневых волноводов).

Что ещё нужно волноводному тракту

ЗадачаЧто ставятСерии КАДАММ
Закрыть свободный портВолноводная нагрузка нужной мощностиKADAMM НВ малой мощности, KADAMM НВ средней мощности, KADAMM НВ высокой мощности
Ограниченное место в стойкеМалогабаритная нагрузкаKADAMM НВ малогабаритные
Контроль уровня сигналаВолноводный детекторKADAMM ДТВ
Перейти на кабель и приборВолноводно-коаксиальный переходKADAMM ВКП

Волноводные нагрузки различаются по рассеиваемой мощности: малой, средней и высокой. Нагрузка, рассчитанная на милливатты, при подаче киловатта выходит из строя — смотрите столбец мощности в таблице исполнений.

Серии КАДАММ

В разделе волноводные переходы и адаптеры — 195 моделей переходов, в разделе волноводные нагрузки — 75 моделей четырёх исполнений.

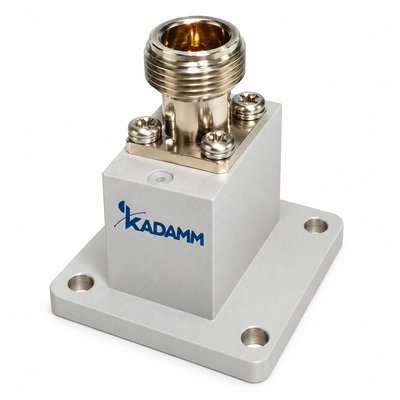

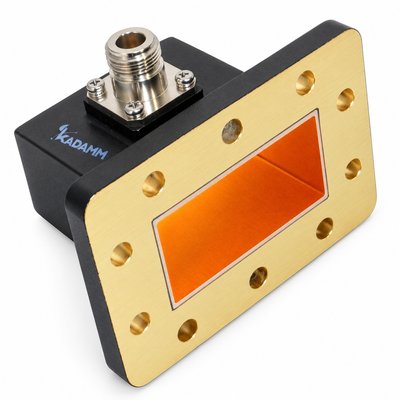

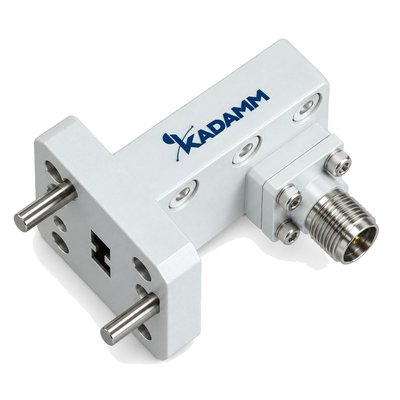

KADAMM ВКП
Переходы волноводно-коаксиальные
Переходы волноводно-коаксиальные, 640 МГц – 112 ГГц, 165 моделей
Открыть карточку
KADAMM ВКП для П-образных двухгребневых волноводов
Переходы волноводно-коаксиальные для П-образных (двухгребневых) волноводов
Для П-образных двухгребневых волноводов, 840 МГц – 40 ГГц
Открыть карточку
KADAMM НВ малой мощности
Нагрузки волноводные малой мощности
Нагрузки малой мощности, 1,13 – 91,9 ГГц, 22 моделей
Открыть карточку
KADAMM НВ высокой мощности
Нагрузки волноводные высокой мощности
Нагрузки высокой мощности, 2,17 – 59,6 ГГц, 24 моделей
Открыть карточку
KADAMM ДТВ
Детекторы СВЧ волноводные
Детекторы волноводные, 33 – 110 ГГц, 5 моделей
Открыть карточку
