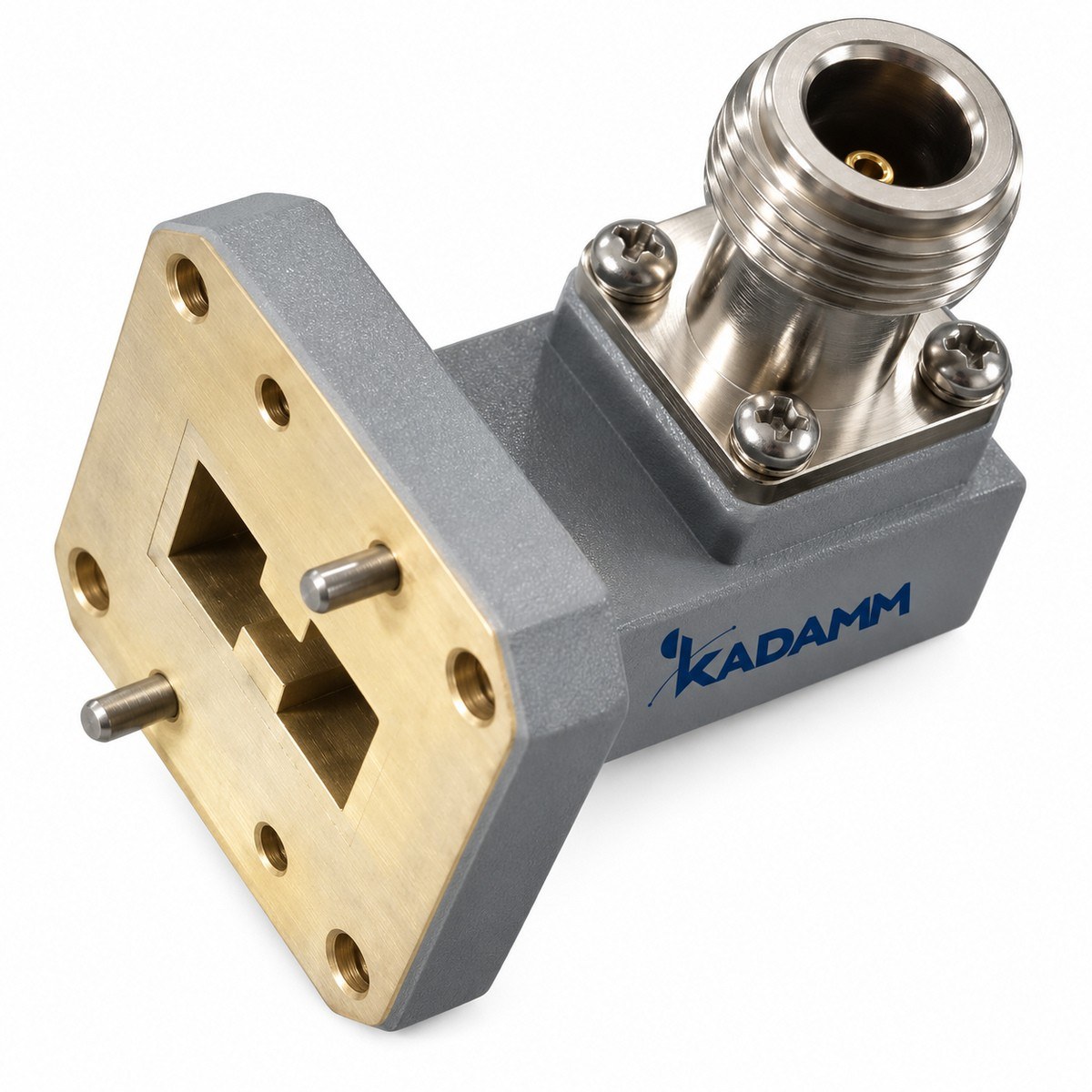

Коаксиально-волноводные переходы для Н-образных волноводов, угловые KADAMM ВКП-Н-У

Серия KADAMM ВКП-Н-У — 13 моделей в диапазоне 840 МГц – 40 ГГц, соединители N, SMA, 2,92 мм. Модели различаются: частоты, мощн., КСВН, волновод, материал.

В серии KADAMM ВКП-Н-У — 13 моделей; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Коаксиально-волноводный переход соединяет коаксиальный тракт с волноводом.

По таблице исполнений KADAMM ВКП-Н-У: КСВН от 1,5 до 2; допустимая мощность от 50 до 800 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Угловые переходы для Н-образных волноводов. Угловой переход для двухгребневого волновода выводит кабель перпендикулярно оси тракта. Это решает компоновочную задачу в широкополосных системах: кабель уходит вбок, не продолжая длинную линию. Соединитель стоит на широкой стенке, а центральный проводник через неё подходит к гребню; волну, уходящую к закрытому концу, отражает короткозамыкающая стенка. В двухгребневом волноводе расстояние до стенки и форма перехода к гребню подобраны так, чтобы согласование держалось во всей широкой полосе. Длина, мощность, потери и КСВН каждой модели приведены в таблице. Применяют угловые двухгребневые переходы в антенных системах, где широкополосный рупор питается сбоку, и на стендах с плотной разводкой кабелей. Тип коаксиального соединителя указан в обозначении модели; его частотный предел должен перекрывать верхнюю частоту двухгребневого типоразмера. Средняя мощность ограничена соединителем. Материал корпуса указан в таблице: он определяет массу перехода, важную при его установке на рупор, который крепится только фланцем. При монтаже угловой переход поворачивают так, чтобы кабель уходил в сторону от антенны и не попадал в её раскрыв. Кабель у соединителя не нагружают изгибом и закрепляют рядом с переходом. Для приёма и передачи используют одинаковые угловые переходы: устройство взаимно, и параметры в обе стороны совпадают.

Выбор внутри серии KADAMM ВКП-Н-У: средняя мощность, Вт — от 800 у KADAMM ВКП-WRD150-N(р)-У до 50 у KADAMM ВКП-WRD110-2,92(р)-У; КСВН — от 1,5 у KADAMM ВКП-WRD84-N(р)-У до 2 у KADAMM ВКП-WRD180-2,92(р)-У.

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Комплект поставки модели серии KADAMM ВКП-Н-У: коаксиально-волноводный переход, паспорт изделия.
