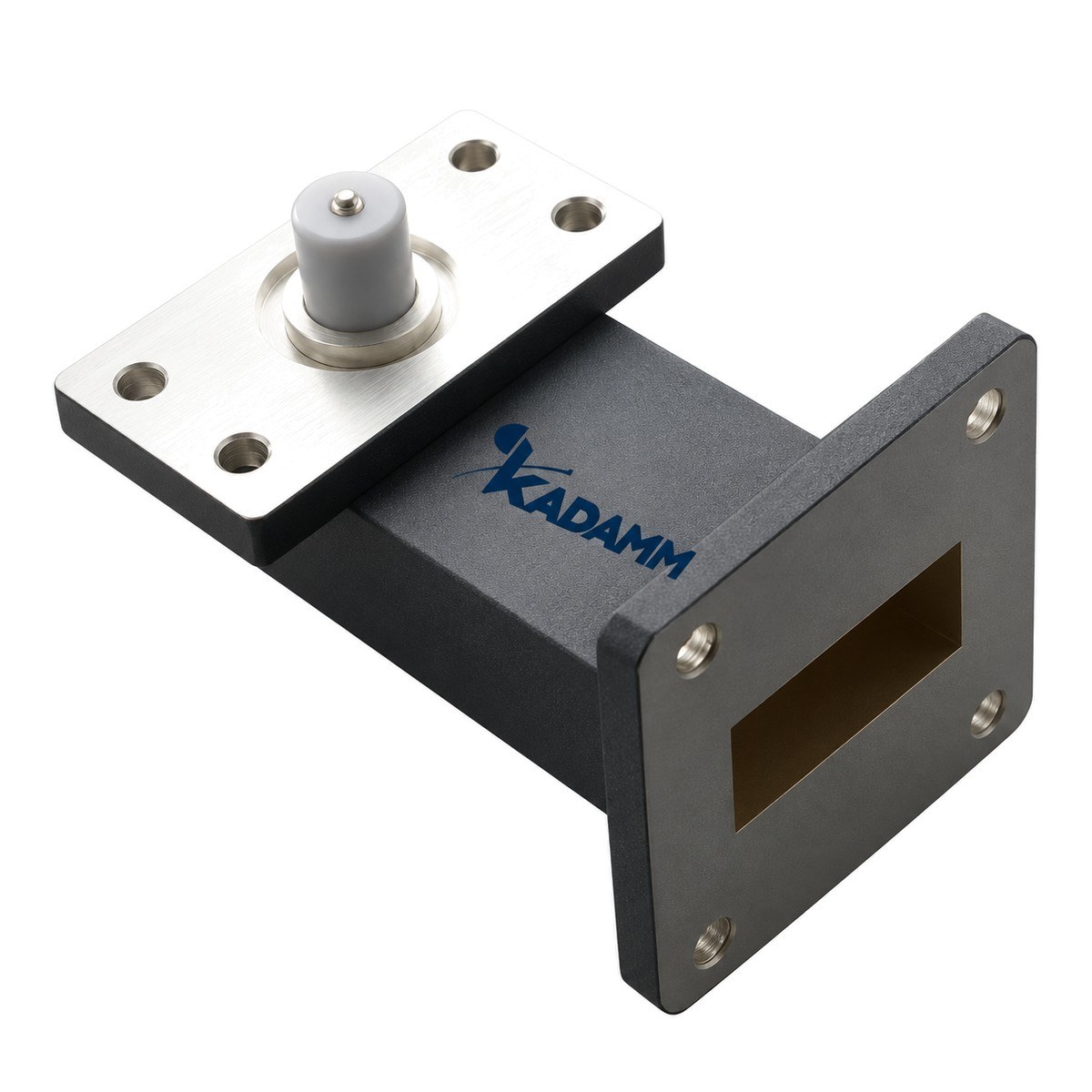

Переходы волновод — микрополосковая линия угловые KADAMM ВМП-У

Серия KADAMM ВМП-У — 13 моделей в диапазоне 2,6 – 40 ГГц. Модели различаются: частоты, мощн., потери, КСВН, длина.

Волноводно-микрополосковый переход соединяет прямоугольный волновод с микрополосковой линией печатной платы: зонд перехода входит в волновод и возбуждает в нём волну основного типа, а со стороны платы припаивается к полоску. Переход нужен, когда СВЧ-модуль на плате должен работать с волноводным трактом, антенной или измерительным оборудованием.

В угловом исполнении микрополосковая линия выходит перпендикулярно оси волновода. В серии KADAMM ВМП-У — 13 моделей; диапазон, рабочая полоса, КСВН, потери, мощность, длина и фланец — в таблице.

Угловой переход соединяет волновод с микрополосковой линией платы, расположенной перпендикулярно оси волновода. Так волноводный тракт подводят к модулю сверху или снизу, через основание корпуса.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Переход волновод — микрополосковая линия выводит сигнал из волновода на печатную плату.

По таблице исполнений KADAMM ВМП-У: вносимое ослабление от 0,2 до 0,5 дБ; КСВН от 1,25 до 1,5; допустимая мощность от 30 до 100 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Волновод заканчивается короткозамыкающей стенкой, а в его сечение введён зонд или вывод, связанный с полосковым проводником платы. Расстояние до стенки и форма элемента связи подобраны для согласования в рабочей полосе.

Элемент связи возбуждает волну в волноводе, как маленькая антенна. Волна, отражённая короткозамыкающей стенкой, приходит к нему в фазе, и энергия уходит в сторону фланца. В обратном направлении волна из волновода наводит ток в элементе связи, и сигнал уходит в полосковую линию.

Выбор внутри серии KADAMM ВМП-У: средняя мощность, Вт — от 100 у KADAMM ВМП-У-WR137 до 30 у KADAMM ВМП-У-WR42; вносимые потери, дБ — от 0,2 у KADAMM ВМП-У-WR284 до 0,5 у KADAMM ВМП-У-WR28; КСВН — от 1,25 у KADAMM ВМП-У-WR284 до 1,50 у KADAMM ВМП-У-WR28.

1. Типоразмер — по тракту.
2. Рабочая полоса — по частотам модуля.
3. Компоновка — угловая, если волновод подходит к плате сверху или снизу.
4. Мощность и фланец — по тракту.

Переход совмещают с платой так, чтобы элемент связи стоял точно над линией; основание модуля и корпус перехода соединяют без зазора — он нарушает возвратный путь токов.

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Комплект поставки модели серии KADAMM ВМП-У: переход, паспорт изделия.
