Коаксиально-волноводные переходы для круглого волновода: 16 моделей. Соединение волноводного и коаксиального трактов.
Серия KADAMM ВКП-К — 16 моделей в диапазоне 1,76 – 38,8 ГГц, соединители N, SMA, 2,92 мм. Модели различаются: частоты, КСВН, полоса, Ø волн..
В серии KADAMM ВКП-К — 16 моделей; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.
Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.
Коаксиально-волноводный переход соединяет коаксиальный тракт с волноводом.
По таблице исполнений KADAMM ВКП-К: КСВН от 1,25 до 1,3 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

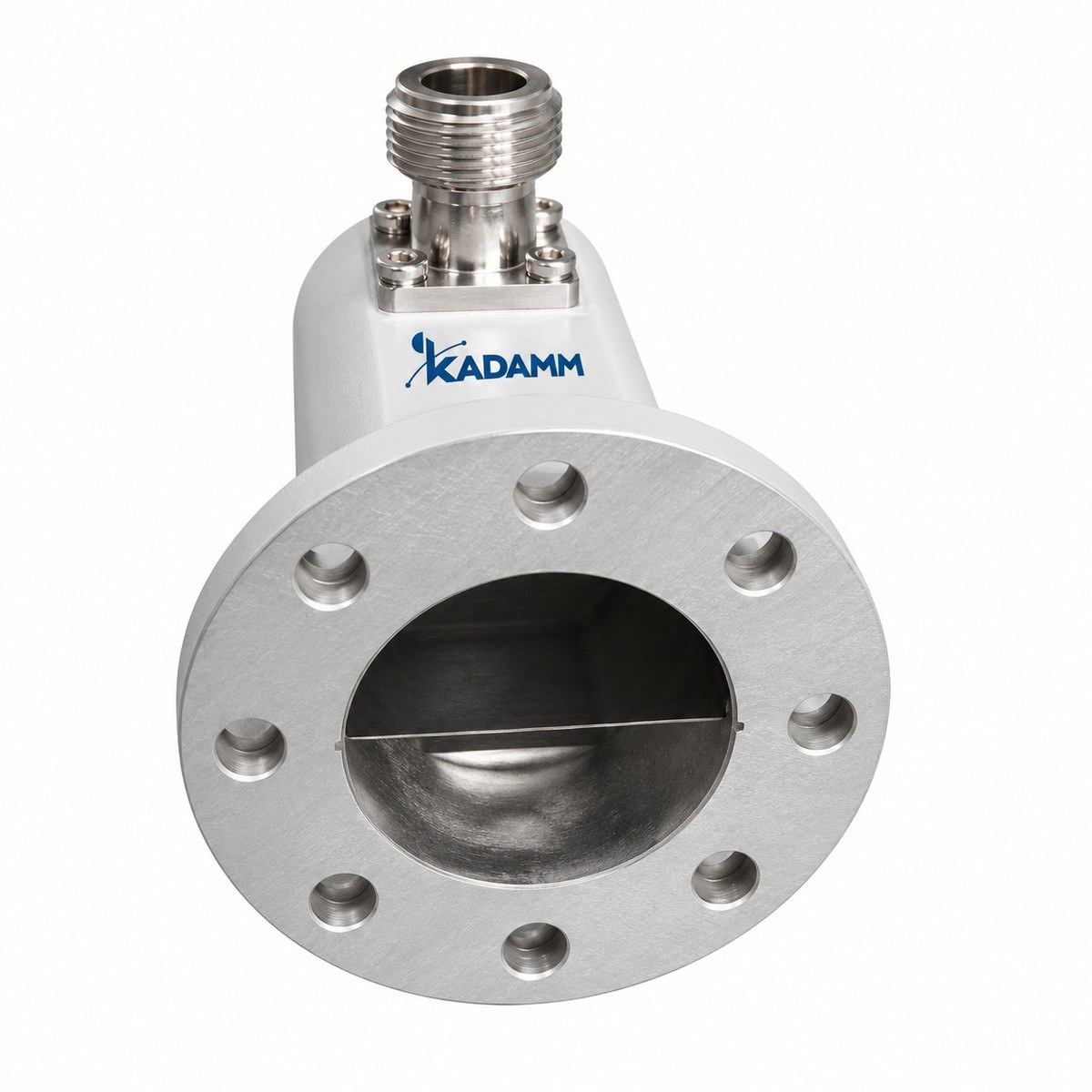

Переходы для круглого волновода. Коаксиальные переходы для круглого волновода возбуждают в нём основную волну от коаксиального соединителя. Размер перехода определяется диаметром круглого волновода тракта. Зонд вводится через боковую стенку и задаёт плоскость поляризации волны в круглом волноводе: поле ориентировано вдоль зонда. При монтаже переход поворачивают так, чтобы поляризация совпала с требуемой для облучателя или следующего узла. В таблице приведены диаметр, рабочая полоса, КСВН и соединитель. Рабочая полоса ограничена сверху появлением следующих типов волн круглого волновода. Применяют такие переходы в трактах облучателей, поляризаторов и вращающихся сочленений, в измерениях антенн с круглым волноводом. Переходы круглого волновода в обозначении модели содержат диаметр волновода и тип соединителя. Соединитель ограничивает мощность и верхнюю частоту; для каждого диаметра это учтено в рабочей полосе. При монтаже переход стыкуют с круглым волноводом по центрирующим элементам фланца, а зонд ориентируют по требуемой поляризации. Если тракт содержит поляризатор или вращающееся сочленение, сверяют ориентацию зонда с их осями. Кабель подводят без натяга и закрепляют рядом с соединителем. В антенных измерениях пара таких переходов с разной ориентацией зонда позволяет принимать две ортогональные поляризации по очереди. Для работы с двумя поляризациями одновременно применяют ортомодовые узлы, а одиночный переход возбуждает только одну из них.
| Параметр | По серии |
|---|---|
| Моделей в серии | 16 |
| Диапазон частот серии | 1,76 – 38,8 ГГц |
| КСВН | 1,25–1,3 |
| Соединитель | N (розетка); SMA (розетка); 2,92 (розетка) |
| Рабочая полоса | 15–20 % |
| Диаметр круглого волновода | 7,137–114,58 мм |
| Артикул | Частоты, ГГц | КСВН | Соединитель | Полоса | Ø волн., мм |
|---|---|---|---|---|---|
| KADAMM ВКП-Ø114,58-N(р)-У | 1,76-2,42 | 1,25 | N (розетка) | ≤20% | 114,58 |
| KADAMM ВКП-Ø12,7-SMA(р)-У | 15,9-21,8 | 1,25 | SMA (розетка) | ≤20% | 12,7 |
| KADAMM ВКП-Ø15,088-SMA(р)-У | 13,4-18,4 | 1,25 | SMA (розетка) | ≤20% | 15,088 |
| KADAMM ВКП-Ø17,415-SMA(р)-У | 11,6-15,9 | 1,25 | SMA (розетка) | ≤20% | 17,415 |
| KADAMM ВКП-Ø23,825-N(р)-У | 8,5-11,5 | 1,25 | N (розетка) | ≤20% | 23,825 |
| KADAMM ВКП-Ø27,788-N(р)-У | 7,3-9,5 | 1,25 | N (розетка) | ≤20% | 27,788 |
| KADAMM ВКП-Ø32,537-N(р)-У | 6,3-8,5 | 1,25 | N (розетка) | ≤20% | 32,537 |
| KADAMM ВКП-Ø38,1-N(р)-У | 5,3-7,3 | 1,25 | N (розетка) | ≤20% | 38,1 |
| KADAMM ВКП-Ø44,45-N(р)-У | 4,55-6,23 | 1,25 | N (розетка) | ≤20% | 44,45 |
| KADAMM ВКП-Ø51,99-N(р)-У | 3,9-5,3 | 1,25 | N (розетка) | ≤20% | 51,99 |
| KADAMM ВКП-Ø7,137-2,92(р)-У | 28,3-38,8 | 1,3 | 2,92 (розетка) | ≤15% | 7,137 |
| KADAMM ВКП-Ø71,42-N(р)-У | 2,83-3,88 | 1,25 | N (розетка) | ≤20% | 71,42 |
| KADAMM ВКП-Ø8,331-2,92(р)-У | 24,3-33,2 | 1,3 | 2,92 (розетка) | ≤15% | 8,331 |
| KADAMM ВКП-Ø83,62-N(р)-У | 2,45-3,3 | 1,25 | N (розетка) | ≤20% | 83,62 |
| KADAMM ВКП-Ø9,525-2,92(р)-У | 21,2-29,1 | 1,25 | 2,92 (розетка) | ≤20% | 9,525 |
| KADAMM ВКП-Ø97,87-N(р)-У | 2,1-2,8 | 1,25 | N (розетка) | ≤20% | 97,87 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон перехода совпадает с рекомендованным диапазоном его типоразмера волновода. В серии: 1,76–38,8 ГГц. |
| КСВН | Согласование перехода: чем ближе к единице, тем меньше отражение на стыке коаксиала и волновода. В серии: 1,25–1,3. |
| Соединитель | Тип и пол коаксиального соединителя: у каждого типа свой верхний предел частоты — он должен быть выше диапазона перехода. В серии: N (розетка); SMA (розетка); 2,92 (розетка). |
Выбор внутри серии KADAMM ВКП-К: КСВН — от 1,25 у KADAMM ВКП-Ø114,58-N(р)-У до 1,3 у KADAMM ВКП-Ø7,137-2,92(р)-У.
Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.
Комплект поставки модели серии KADAMM ВКП-К: коаксиально-волноводный переход, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Ориентацией зонда: поле в круглом волноводе направлено вдоль него.
По диаметру круглого волновода и рабочей полосе.
Серия KADAMM ВКП-К перекрывает 1,76 – 38,8 ГГц: KADAMM ВКП-Ø114,58-N(р)-У — 1,76-2,42; KADAMM ВКП-Ø97,87-N(р)-У — 2,1-2,8; KADAMM ВКП-Ø83,62-N(р)-У — 2,45-3,3; KADAMM ВКП-Ø71,42-N(р)-У — 2,83-3,88; KADAMM ВКП-Ø51,99-N(р)-У — 3,9-5,3; KADAMM ВКП-Ø44,45-N(р)-У — 4,55-6,23; KADAMM ВКП-Ø38,1-N(р)-У — 5,3-7,3; KADAMM ВКП-Ø32,537-N(р)-У — 6,3-8,5; ещё 8 в таблице исполнений.
Соединители серии KADAMM ВКП-К — N, SMA, 2,92 мм; по моделям: KADAMM ВКП-Ø114,58-N(р)-У — N (розетка); KADAMM ВКП-Ø97,87-N(р)-У — N (розетка); KADAMM ВКП-Ø83,62-N(р)-У — N (розетка); KADAMM ВКП-Ø71,42-N(р)-У — N (розетка); KADAMM ВКП-Ø51,99-N(р)-У — N (розетка); KADAMM ВКП-Ø44,45-N(р)-У — N (розетка); ещё 10 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВКП-К — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВКП-К могут уточняться без уведомления.
Поставляем Коаксиально-волноводные переходы для круглого волновода KADAMM ВКП-К под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
