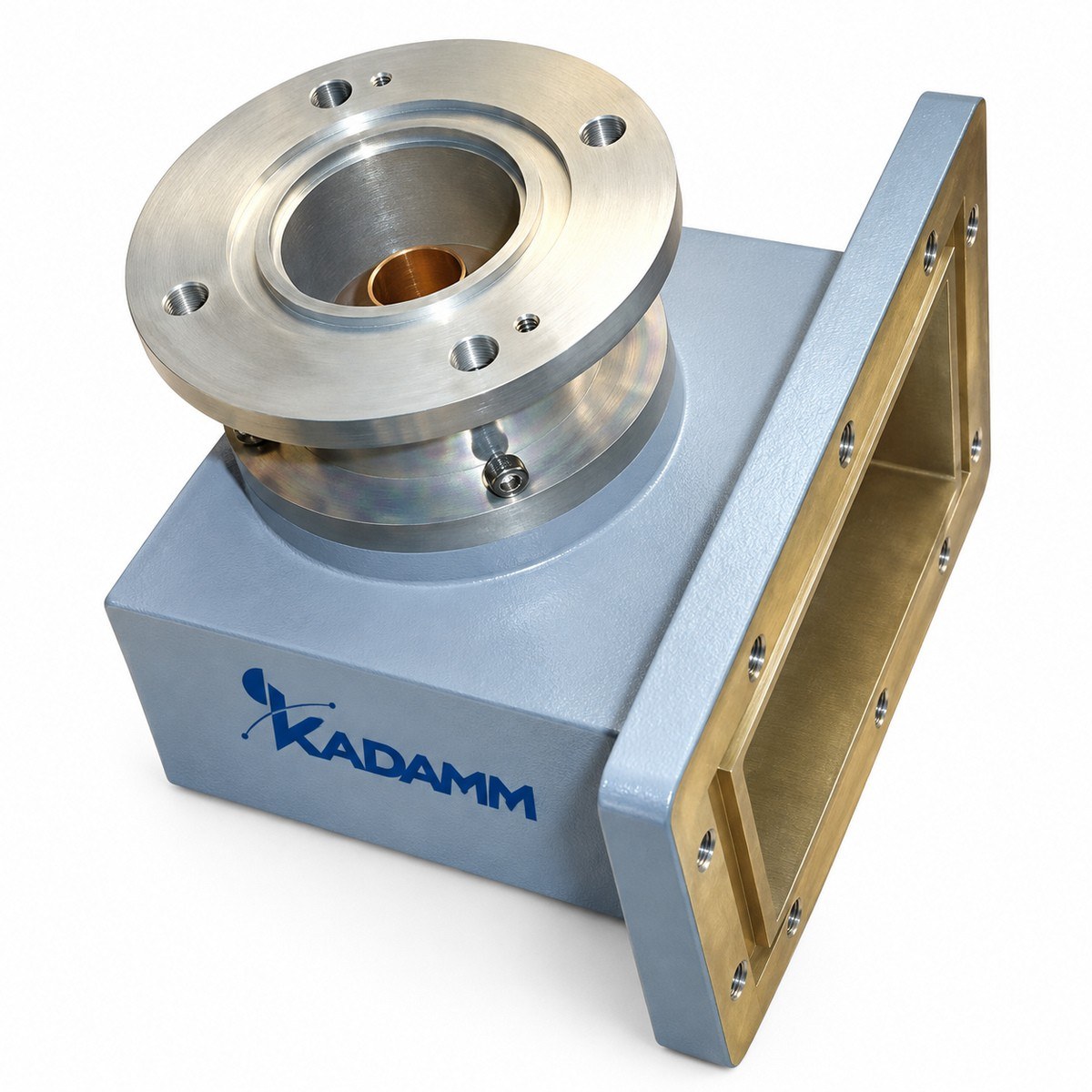

Коаксиально-волноводные переходы повышенной мощности KADAMM ВКП-ПМ

Серия KADAMM ВКП-ПМ — 43 модели в диапазоне 640 МГц – 112 ГГц, соединители N, SMA, TNC, 2,92 мм, 2,4 мм, 1,0 мм. Модели различаются: частоты, мощн., потери, КСВН, волновод.

В серии KADAMM ВКП-ПМ — 43 модели; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Коаксиально-волноводный переход соединяет коаксиальный тракт с волноводом.

По таблице исполнений KADAMM ВКП-ПМ: вносимое ослабление от 0,15 до 1 дБ; КСВН от 1,15 до 1,5; допустимая мощность от 10 до 5000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Переходы повышенной мощности. Переходы повышенной мощности рассчитаны на передатчики, где через коаксиально-волноводный стык идёт большая мощность. Коаксиальная сторона у них — крупные соединители и фланцы жёстких коаксиальных линий, рассчитанные на большой ток и высокое напряжение. Предел мощности перехода обычно задаёт коаксиальная часть: в ней поле сосредоточено между центральным и внешним проводником, а центральный проводник нагревается током. Поэтому в этих переходах применяют соединители большого сечения, массивный зонд и надёжный отвод тепла от центрального проводника. Исполнения различаются типом коаксиального интерфейса — он отражён в артикуле. Рабочая полоса, потери, КСВН и средняя мощность приведены в таблице. Такие переходы ставят на выходе вещательных, радиолокационных и промышленных передатчиков с коаксиальным выходом, работающих на волноводный тракт или антенну. При монтаже перехода повышенной мощности фидер к нему подводят с опорой, чтобы масса жёсткой коаксиальной линии не нагружала соединитель. Контактные поверхности соединителя и центрального проводника осматривают при каждом обслуживании: подгоревший контакт сначала увеличивает потери, а затем выходит из строя. Рабочая полоса таких переходов указана в таблице: согласование мощного зонда оптимизировано для неё. Тракт с мощным переходом держат под наддувом сухого газа, если интерфейс это допускает: так растёт электрическая прочность коаксиальной части.

Выбор внутри серии KADAMM ВКП-ПМ: средняя мощность, Вт — от ≤5000 у KADAMM ВКП-WR650-5339(р)-УМ до 10 у KADAMM ВКП-WR12-10-УМ; вносимые потери, дБ — от 0,15 у KADAMM ВКП-WR1150-1000-УМ до 1,0 у KADAMM ВКП-WR10-10-УМ; КСВН — от 1,15 у KADAMM ВКП-WR650-EIA1-5/8(р)-УМ до 12 у KADAMM ВКП-WR34-100-УМ.

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Комплект поставки модели серии KADAMM ВКП-ПМ: коаксиально-волноводный переход, паспорт изделия.
