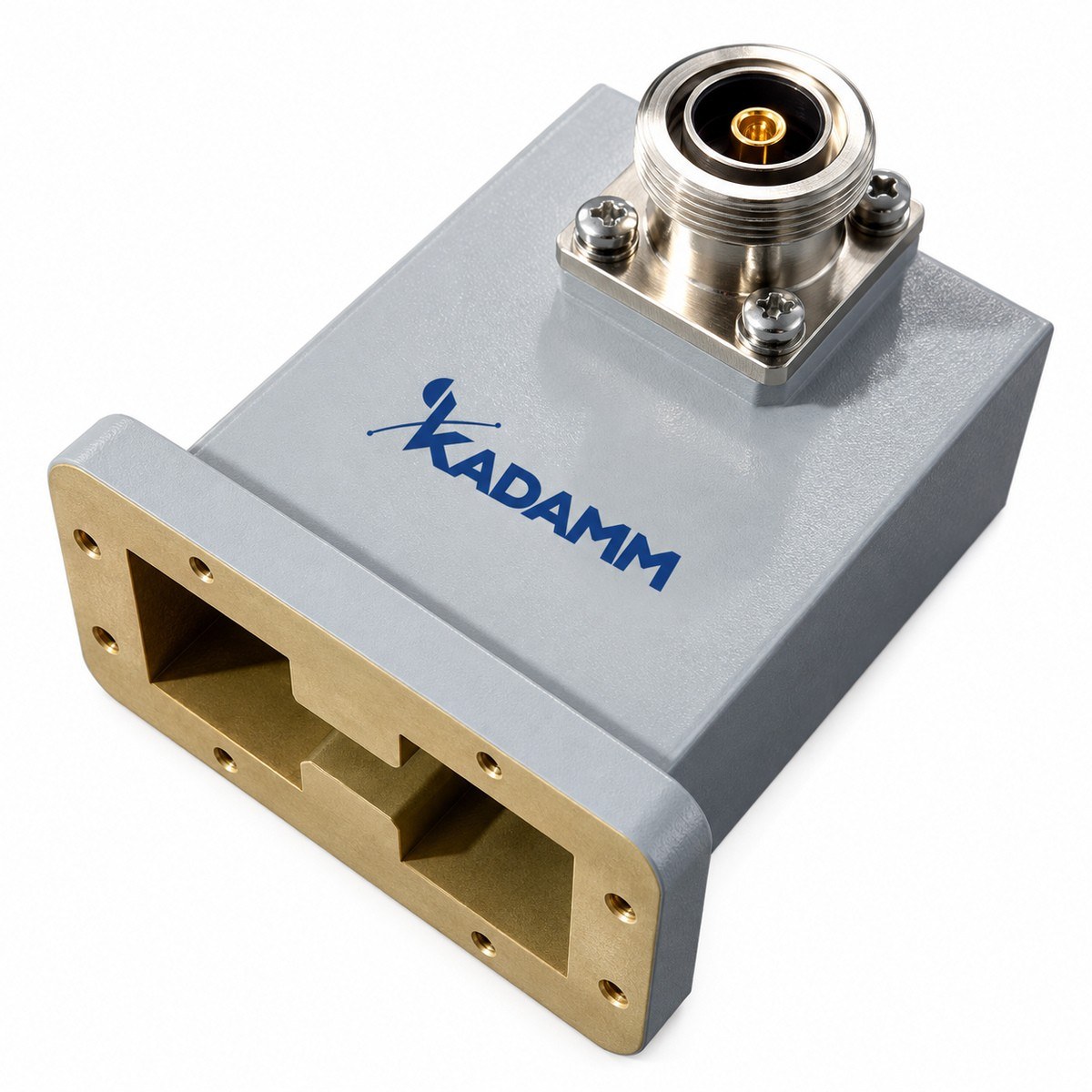

Коаксиально-волноводные переходы для Н-образных волноводов, повышенной мощности KADAMM ВКП-Н-ПМ

Серия KADAMM ВКП-Н-ПМ — 14 моделей в диапазоне 840 МГц – 18 ГГц, соединители N. Модели различаются: частоты, мощн., КСВН, волновод, фланец.

В серии KADAMM ВКП-Н-ПМ — 14 моделей; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Коаксиально-волноводный переход соединяет коаксиальный тракт с волноводом.

По таблице исполнений KADAMM ВКП-Н-ПМ: вносимое ослабление от 0,2 до 0,5 дБ; КСВН от 1,3 до 1,5; допустимая мощность от 200 до 1000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Переходы повышенной мощности для Н-образных волноводов. Переходы повышенной мощности для двухгребневого волновода сочетают широкую полосу с крупными коаксиальными интерфейсами. Их применяют в широкополосных усилителях мощности и передатчиках систем радиоэлектронной борьбы и испытаний ЭМС. В двухгребневом волноводе электрическая прочность ограничена зазором между гребнями, а в коаксиальной части — сечением линии. Поэтому в таких переходах увеличены зазоры и радиусы скругления, а коаксиальная часть выполнена под соединители большого сечения. Тип коаксиального интерфейса указан в артикуле. В таблице приведены средняя и импульсная мощность, потери, КСВН, габариты и масса. При выборе сравните мощность усилителя с допустимой и проверьте, совпадает ли интерфейс с его выходом. Масса таких переходов велика, и вместе с жёсткой коаксиальной линией они требуют собственной опоры. Контакты центрального проводника осматривают при каждом обслуживании, а момент затяжки соединителя соблюдают по типу интерфейса. Материал корпуса и габариты приведены в таблице; учитывайте их при компоновке усилителя или стенда. При работе с импульсными сигналами сопоставляйте пиковую мощность с допустимой импульсной: для двухгребневого перехода именно она обычно ограничивает режим. Тракт с мощным переходом рекомендуется держать под наддувом сухого газа. Для непрерывных сигналов главным остаётся нагрев: средняя мощность в таблице определяет допустимый длительный режим.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM ВКП-Н-ПМ: средняя мощность, Вт — от 1000 у KADAMM ВКП-WRD84-5339(р)-УМ до 200 у KADAMM ВКП-WRD350-N(р)-УМ; КСВН — от 1,3 у KADAMM ВКП-WR770-N(р)-УМ до 1,5 у KADAMM ВКП-WRD750-N(р)-УМ; вносимые потери, дБ — от не более 0,2 у KADAMM ВКП-WR770-N(р)-УМ до 0,5 у KADAMM ВКП-WRD750-N(р)-УМ.

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Комплект поставки модели серии KADAMM ВКП-Н-ПМ: коаксиально-волноводный переход, паспорт изделия.
