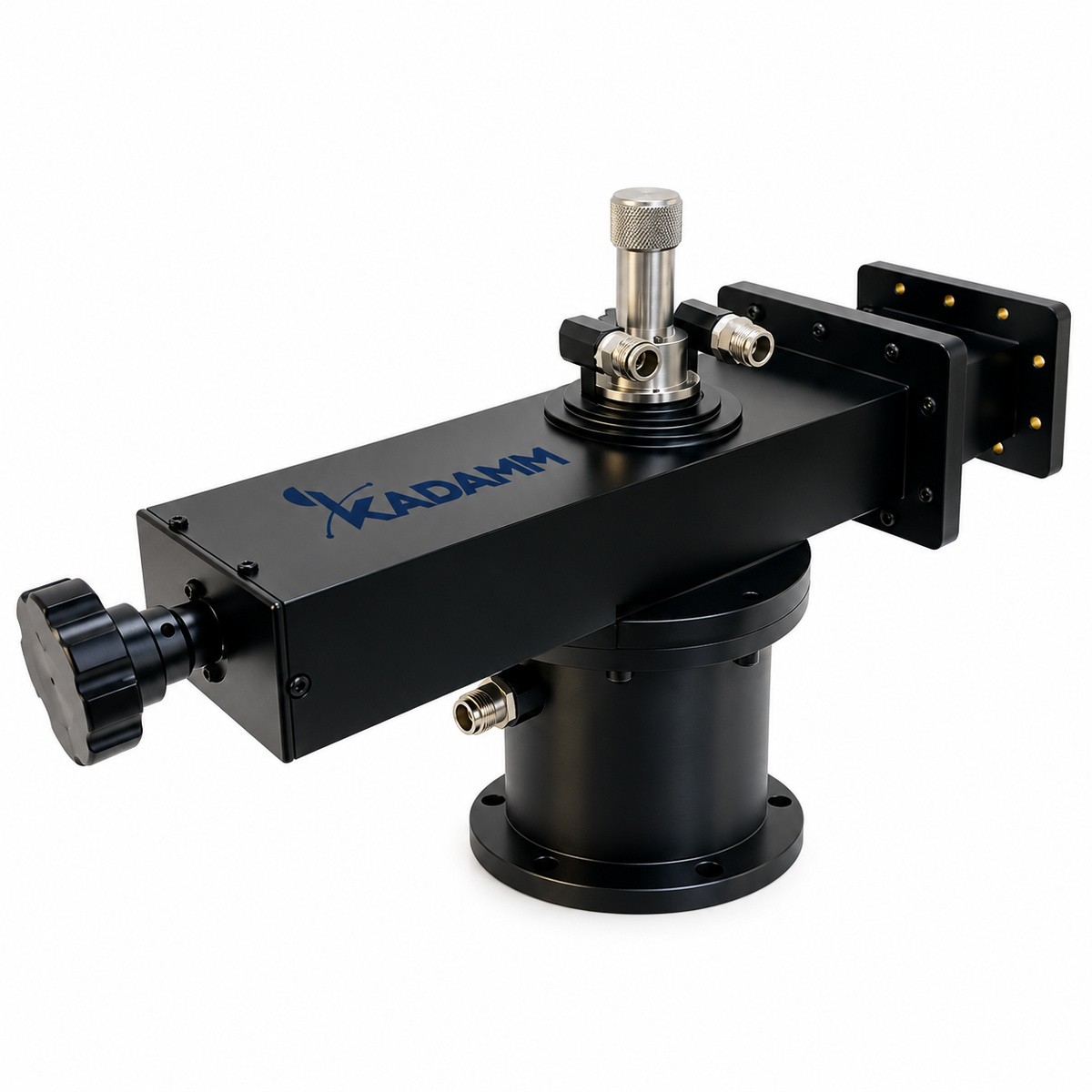

Преобразователи типа волны TE10/TM01: 4 модели. Преобразователи основной волны прямоугольного волновода в волну круглого волновода для промышленных СВЧ-установок.
Серия KADAMM ПТВ — 4 модели в диапазоне 2,4 – 2,5 ГГц. Модели различаются: волновод, исполнение.
Преобразователь типа волны переводит основную волну прямоугольного волновода в осесимметричную волну круглого волновода — так энергию подводят к вращающимся и осесимметричным камерам и антеннам.
В серии KADAMM ПТВ — 4 модели; типоразмер волновода, частота и исполнение — в таблице. Мощность, охлаждение и фланцы уточняйте у менеджера.
Преобразователь типа волны переводит основную волну прямоугольного волновода TE10 (H10) в осесимметричную волну TM01 (E01) круглого волновода. Так энергию подводят к вращающимся сочленениям, осесимметричным камерам и антеннам промышленных и плазменных установок.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.
Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.
Преобразователь типа волны переводит волну прямоугольного волновода в волну круглого.
Прямоугольный волновод подходит к круглому сбоку или с торца; в зоне сочленения стоит возбуждающий элемент — штырь или специальная форма перехода, — который создаёт в круглом волноводе осесимметричное распределение поля.
У волны TM01 электрическое поле направлено вдоль оси на оси волновода и симметрично по углу. Возбуждающий элемент, расположенный на оси, создаёт именно такое поле и подавляет основную несимметричную волну круглого волновода — от этого зависит чистота преобразования.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | 2,4 – 2,5 ГГц |
| Типоразмер волновода | WR430; WR340 |
| Исполнение | Converter |
| Артикул | Волновод | Исполнение |
|---|---|---|
| KADAMM ПТВ-WR340-2450 | WR340 | Converter |
| KADAMM ПТВ-WR340-2450-2 | WR340 | Converter |
| KADAMM ПТВ-WR340-2450-3 | WR340 | — |
| KADAMM ПТВ-WR430-2450 | WR430 | Converter |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 2,4-2,5 |
| Параметр | Что означает |
|---|---|
| Типоразмер волновода | Сечение прямоугольного волновода. В серии: WR430; WR340. |
| Исполнение | Конструктивное исполнение преобразователя. В серии: Converter. |
Выберите преобразователь по волноводу установки; мощность и охлаждение уточните у менеджера.
Преобразователь соединяют с трактом без перекосов: несоосность круглого волновода возбуждает паразитные типы волн. Мощные установки обеспечивают охлаждением.
Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.
Комплект поставки модели серии KADAMM ПТВ: изделие в упаковке, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Осесимметричная волна не зависит от угла поворота и нужна для вращающихся и осесимметричных узлов.
Основная волна прямоугольного волновода и осесимметричная электрическая волна круглого.
Да, перекос возбуждает паразитные волны.
Все 4 модели серии KADAMM ПТВ работают в диапазоне 2,4 – 2,5 ГГц.
У всех 4 модели серии KADAMM ПТВ: Диапазон частот, ГГц — 2,4-2,5.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПТВ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПТВ могут уточняться без уведомления.
Поставляем Преобразователи типа волны TE10/TM01 KADAMM ПТВ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
