Волноводные переходы и адаптеры: 437 моделей. Соединение волноводного и коаксиального трактов. В разделе 14 серий КАДАММ (KADAMM), соединители N, SMA, 2,92 мм, 1,0 мм, 1,85 мм, 2,4 мм. Полные таблицы исполнений с артикулами — в карточках серий, технические описания — в PDF на страницах серий.
Что это и зачем
Коаксиально-волноводный переход (волноводно-коаксиальный адаптер) соединяет волновод с коаксиальной линией. Типоразмер волновода задаёт диапазон частот, фланец — присоединение к волноводу; коаксиальная сторона — соединитель выбранного типа и пола. Исполнения — торцевой ввод и угловой.
В серии KADAMM — 437 моделей; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.
Устройство и принцип работы: коаксиально-волноводный переход

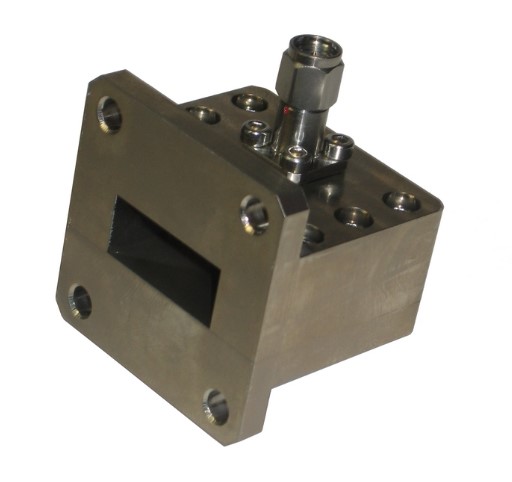

Коаксиально-волноводный переход соединяет коаксиальный тракт — кабель, соединитель прибора — с прямоугольным волноводом. С одной стороны у него коаксиальный соединитель, с другой — волноводный фланец.
Внутри — отрезок волновода, закрытый с одного конца короткозамыкающей стенкой. Центральный проводник соединителя входит в волновод зондом; расстояние от зонда до стенки и согласующие элементы подобраны так, чтобы переход был согласован во всём рабочем диапазоне типоразмера.
Зонд возбуждает в волноводе основной тип волны H10. Волна, ушедшая к короткозамыкающей стенке, отражается и складывается в фазе с волной, идущей к фланцу. Снизу рабочий диапазон ограничен критической частотой волновода, сверху — появлением высших типов волн, поэтому диапазон перехода задаётся типоразмером.

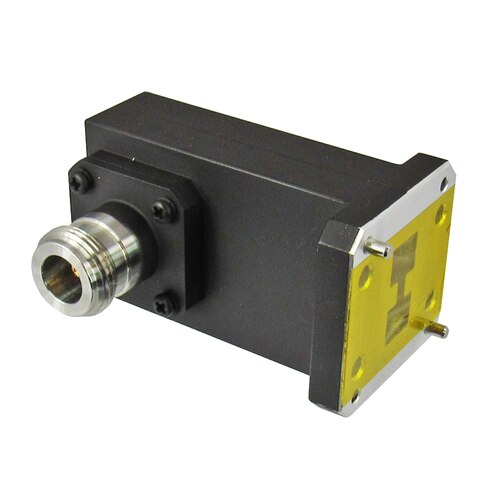

- Торцевой переход (серия ВКП-Т). Соединитель соосно волноводу; длиннее вдоль оси, кабель продолжает линию.
- Переход для Н-образного волновода (серии ВКП-Н). Работает с двухгребневым волноводом — диапазон шире, чем у прямоугольного того же размера.
- Переход повышенной мощности (ВКП-ПМ). Рассчитан на большую мощность: другой соединитель и конструкция зонда.
Серии в разделе
171модельKADAMM ВКП640 МГц – 112 ГГцКоаксиально-волноводные переходы; соединители SMA, N, 2,92 мм, 1,0 мм, 1,85 мм, 2,4 ммОткрыть →43моделиKADAMM ВКП-Т320 МГц – 145 ГГцКоаксиально-волноводные переходы торцевые; соединители N, SMA, 2,4 мм, 2,92 мм, 1,85 мм, 1,0 ммОткрыть →43моделиKADAMM ВКП-ПМ640 МГц – 112 ГГцКоаксиально-волноводные переходы повышенной мощности; соединители N, SMA, TNC, 2,92 мм, 2,4 мм, 1,0 ммОткрыть →42моделиKADAMM ВКП-У320 МГц – 110 ГГцКоаксиально-волноводные переходы угловые; соединители N, SMA, 2,4 мм, 2,92 мм, 1,85 мм, 1,0 ммОткрыть →32моделиKADAMM ВКП-Н840 МГц – 40 ГГцКоаксиально-волноводные переходы для Н-образных (двухгребневых) волноводов; соединители N, SMA, 2,92 мм, 7/16 DINОткрыть →18моделейKADAMM ТС-В885 МГц – 40 ГГцСогласующие трансформаторы волноводные (шлейфовые); соединители по таблице исполненийОткрыть →16моделейKADAMM ВКП-К1,76 – 38,8 ГГцКоаксиально-волноводные переходы для круглого волновода; соединители N, SMA, 2,92 ммОткрыть →14моделейKADAMM ВКП-Н-ПМ840 МГц – 18 ГГцКоаксиально-волноводные переходы для Н-образных волноводов, повышенной мощности; соединители NОткрыть →13моделейKADAMM ВКП-Н-У840 МГц – 40 ГГцКоаксиально-волноводные переходы для Н-образных волноводов, угловые; соединители N, SMA, 2,92 ммОткрыть →13моделейKADAMM ВКП-Н-Т840 МГц – 40 ГГцКоаксиально-волноводные переходы для Н-образных волноводов, торцевые; соединители N, SMA, 2,92 ммОткрыть →13моделейKADAMM ВМП-Т2,6 – 40 ГГцПереходы волновод — микрополосковая линия торцевые; соединители по таблице исполненийОткрыть →13моделейKADAMM ВМП-У2,6 – 40 ГГцПереходы волновод — микрополосковая линия угловые; соединители по таблице исполненийОткрыть →4моделиKADAMM ПТВ2,4 – 2,5 ГГцПреобразователи типа волны TE10/TM01; соединители по таблице исполненийОткрыть →2моделиKADAMM ВМГ2,45 ГГцВводы магнетронов волноводные; соединители по таблице исполненийОткрыть → Как выбрать
Выберите типоразмер волновода, затем фланец, соединитель (тип и пол) и исполнение — торцевое или угловое.
Нужна помощь с подбором под конкретный тракт — напишите на sales@bbrc.ru или позвоните +7 (495) 109-02-08: подберём исполнение по диапазону, мощности и соединителям. Сроки поставки уточняйте у менеджера.
Частые вопросы
Как выбрать типоразмер?По волноводу вашего тракта; рабочий диапазон частот указан в таблице.
Какие потери вносит трансформатор?Вносимые потери указаны в таблице исполнений.
Чем торцевой переход отличается от углового?У торцевого полосок выходит по оси волновода, у углового — перпендикулярно; выбор зависит от компоновки модуля.
Когда выбрать угловой переход?Когда волновод подходит к плате сбоку и нужен вывод под прямым углом.
Зачем менять тип волны?Осесимметричная волна нужна для круглых камер и вращающихся соединений.
Какие магнетроны подходят?Совместимость с моделью магнетрона уточняйте у менеджера.
Смежные разделы
Укажите диапазон частот, мощность и тип соединителей — подберём серию и исполнение, назовём срок поставки и цену. Телефон +7 (495) 109-02-08.
Запросить цену и подбор →
