Волноводные переходы (между несмежными сечениями): 41 модель. Соединение волноводов разных сечений и форм.
Серия KADAMM ВВП-НС — 41 модель в диапазоне 3,22 – 325 ГГц. Модели различаются: частоты, мощн., потери, КСВН, волновод.

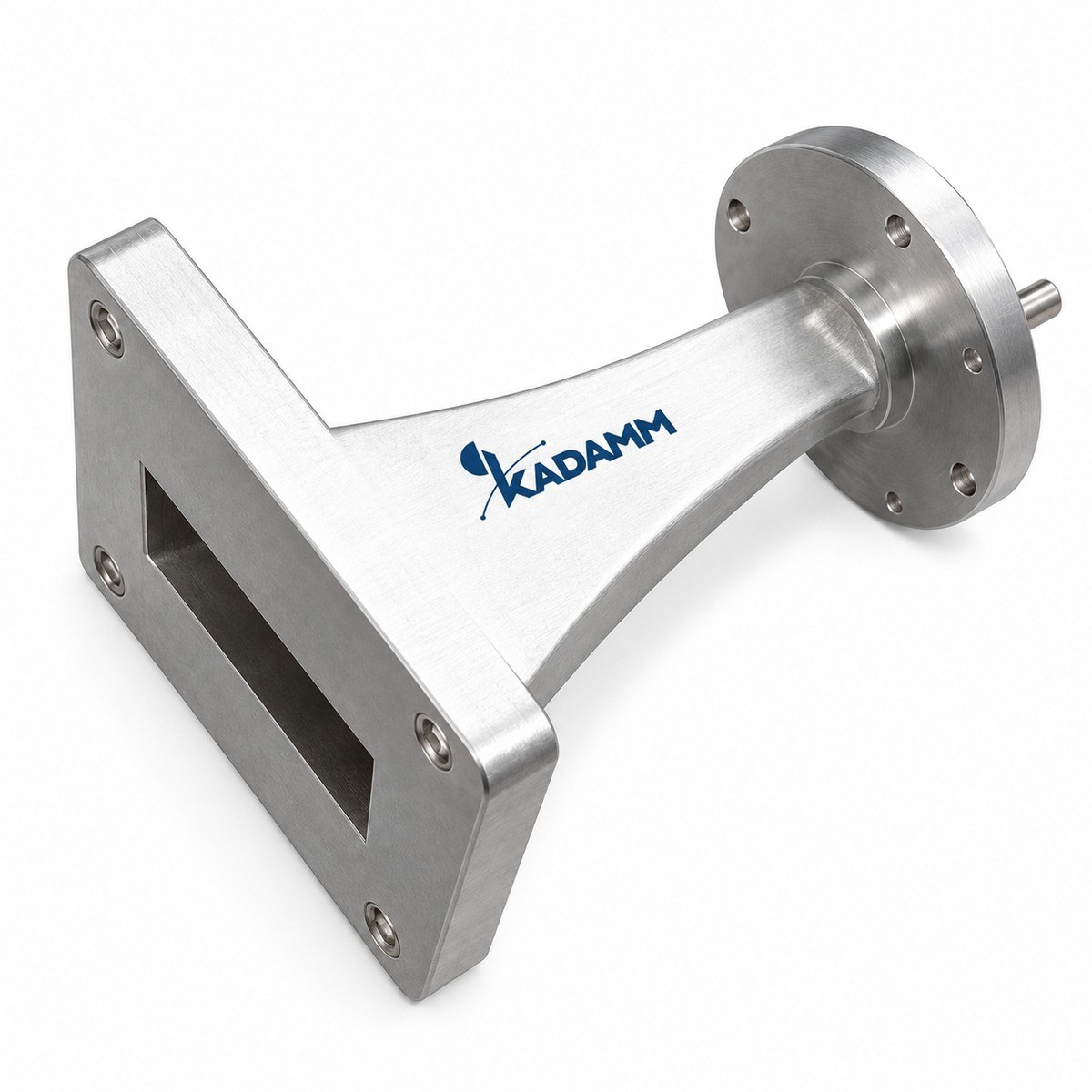

Волноводный переход (волноводно-волноводный) соединяет прямоугольные волноводы разных типоразмеров или прямоугольный волновод с круглым. Плавное изменение сечения сохраняет малое отражение в общем диапазоне частот.
В серии KADAMM ВВП-НС — 41 модель; типоразмеры портов, диапазон, КСВН и фланцы — в таблице; порты — в артикуле.
Волноводный переход соединяет волноводы разных сечений — двух прямоугольных типоразмеров или прямоугольного и круглого. Без него невозможно подключить узел одного типоразмера к тракту другого.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.
Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.
Переходы стыкуют волноводы разных сечений.
По таблице исполнений KADAMM ВВП-НС: вносимое ослабление от 0,6 до 2,5 дБ; КСВН от 1,1 до 1,2; допустимая мощность от 7 до 13 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Переход — плавно или ступенчато меняющееся сечение между двумя фланцами. Плавный (конусный) переход длиннее, но согласован в широкой полосе; ступенчатый короче, каждая ступень — четвертьволновый трансформатор.
Волновое сопротивление волновода зависит от его размеров; резкая смена сечения вызывает отражение. Переход согласует сопротивления, меняя сечение постепенно или ступенями, на которых отражения взаимно компенсируются. Рабочий диапазон перехода — общая часть диапазонов двух сечений.
Переходы между несмежными сечениями. Переходы между далёкими друг от друга типоразмерами. Общая часть диапазонов у них уже, а разница сечений больше, поэтому переход длиннее или имеет больше ступеней.
| Параметр | По серии |
|---|---|
| Моделей в серии | 41 |
| Диапазон частот серии | 3,22 – 325 ГГц |
| Средняя мощность | 7–13 Вт |
| Вносимые потери | 0,6–2,5 дБ |
| КСВН | 1,1–1,2 |
| Типоразмер волновода | по таблице исполнений (вариантов: 22) |
| Фланец | по таблице исполнений (вариантов: 14) |
| Материал | алюминий; медь |
| Типоразмер волновода, порт 2 | по таблице исполнений (вариантов: 21) |
| Рабочая температура | 55 °C |
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Волновод | Фланец | Материал | Волновод 2 | Температура, °C |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВВП-WR10/WR3 | 220-325 | — | 1,5 | 1,15 | WR10 | FUGP900 (UG-387/U-M) | медь | WR3 | −55…+85 |
| KADAMM ВВП-WR10/WR3-2 | 220-325 | 7 | 2,5 | 1,15 | WR10 | FUGP900 (UG-387/U-M) | медь | WR3 | −55…+85 |
| KADAMM ВВП-WR10/WR4 | 170-260 | 7 | 2,5 | 1,15 | WR10 | FUGP900 (UG-387/U-M) | медь | WR4 | −55…+85 |
| KADAMM ВВП-WR10/WR4-2 | 170-260 | 7 | 2,5 | 1,15 | WR10 | FUGP900 (UG-387/U-M) | медь | WR4 | −55…+85 |
| KADAMM ВВП-WR10/WR5 | 140-220 | 9 | 1,5 | 1,15 | WR10 | FUGP900 (UG-387/U-M) | медь | WR5 | −55…+85 |
| KADAMM ВВП-WR10/WR6 | 110-170 | 11 | 1 | 1,10 | WR10 | FUGP900 (UG-387/U-M) | медь | WR6 | −55…+85 |
| KADAMM ВВП-WR10/WR6-2 | 110-170 | 11 | 1 | 1,10 | WR10 | FUGP900 (UG-387/U-M) | медь | WR6 | −55…+85 |
| KADAMM ВВП-WR112/WR51 | 14,5-22,0 | — | — | — | WR112 | FBP | медь | WR51 | — |
| KADAMM ВВП-WR12/WR5 | 140-220 | 9 | 1,5 | 1,15 | WR12 | FUGP740 (UG-387/U) | медь | WR5 | −55…+85 |
| KADAMM ВВП-WR12/WR8 | 90-140 | 13 | 0,8 | 1,10 | WR12 | FUGP740 (UG-387/U) | медь | WR8 | −55…+85 |
| KADAMM ВВП-WR137/WR62 | 11,9-18,0 | — | — | — | WR137 | FDP /FBP | алюминий | WR62 | — |
| KADAMM ВВП-WR15/WR6 | 110-170 | 11 | 1 | 1,10 | WR15 | FUGP620 (UG-385/U) | медь | WR6 | −55…+85 |
| KADAMM ВВП-WR15/WR8 | 90-140 | 13 | 0,8 | 1,10 | WR15 | FUGP620 (UG-385/U) | медь | WR8 | −55…+85 |
| KADAMM ВВП-WR159/WR75 | 9,84-15,0 | — | — | — | WR159 | FDP/ FBP | алюминий | WR75 | — |
| KADAMM ВВП-WR187/WR90 | 8,20-12,4 | — | — | — | WR187 | FDP/ FBP | алюминий | WR90 | — |
| KADAMM ВВП-WR19/WR5 | 140-220 | 9 | 1,5 | 1,15 | WR19 | FUGP500 (UG-383/U-M) | медь | WR5 | −55…+85 |
| KADAMM ВВП-WR19/WR6 | 110-170 | 11 | 1 | 1,15 | WR19 | FUGP500 (UG-383/U-M) | медь | WR6 | −55…+85 |
| KADAMM ВВП-WR19/WR8 | 90-140 | 13 | 0,8 | 1,10 | WR19 | FUGP500 (UG-383/U-M) | медь | WR8 | −55…+85 |
| KADAMM ВВП-WR22/WR10 | 73,8-112 | — | — | — | WR22 | FUGP | медь | WR10 | — |
| KADAMM ВВП-WR22/WR5 | 140-220 | 9 | 1,5 | 1,15 | WR22 | FUGP400 (UG-383/U) | медь | WR5 | −55…+85 |
| KADAMM ВВП-WR22/WR6 | 110-170 | 11 | 1 | 1,15 | WR22 | FUGP400 (UG-383/U) | медь | WR6 | −55…+85 |
| KADAMM ВВП-WR22/WR8 | 90-140 | 13 | 0,8 | 1,10 | WR22 | FUGP400 (UG-383/U) | медь | WR8 | −55…+85 |
| KADAMM ВВП-WR229/WR112 | 6,57-9,99 | — | — | — | WR229 | FDP /FBP | алюминий | WR112 | — |
| KADAMM ВВП-WR28/WR12 | 60,5-91,9 | — | — | — | WR28 | FBP/ FUGP | медь | WR12 | — |
| KADAMM ВВП-WR28/WR5 | 140-220 | 9 | 1,5 | 1,15 | WR28 | FBP320 (UBR320) | медь | WR5 | −55…+85 |
| KADAMM ВВП-WR28/WR6 | 110-170 | 11 | 1 | 1,15 | WR28 | FBP320 (UBR320) | медь | WR6 | −55…+85 |
| KADAMM ВВП-WR28/WR8 | 90-140 | 13 | 0,8 | 1,10 | WR28 | FBP320 (UBR320) | медь | WR8 | −55…+85 |
| KADAMM ВВП-WR284/WR137 | 5,38-8,17 | — | — | — | WR284 | FDP | алюминий | WR137 | — |
| KADAMM ВВП-WR34/WR15 | 49,8-75,8 | — | — | — | WR34 | FBP/ FUGP | медь | WR15 | — |
| KADAMM ВВП-WR340/WR159 | 4,64-7,05 | — | — | — | WR340 | FDP | алюминий | WR159 | — |
| KADAMM ВВП-WR42/WR19 | 39,2-59,6 | — | — | — | WR42 | FBP/ FUGP | медь | WR19 | — |
| KADAMM ВВП-WR42/WR5 | 140-220 | 9 | 1,5 | 1,15 | WR42 | FBP220 (UBR220) | медь | WR5 | −55…+85 |
| KADAMM ВВП-WR42/WR6 | 110-170 | 11 | 1 | 1,15 | WR42 | FBP220 (UBR220) | медь | WR6 | −55…+85 |
| KADAMM ВВП-WR42/WR8 | 90-140 | 13 | 0,7 | 1,10 | WR42 | FBP220 (UBR220) | медь | WR8 | −55…+85 |
| KADAMM ВВП-WR430/WR229 | 3,22-4,90 | — | — | — | WR430 | FDP | алюминий | WR229 | — |
| KADAMM ВВП-WR51/WR22 | 32,9-50,1 | — | — | — | WR51 | FBP/ FUGP | медь | WR22 | — |
| KADAMM ВВП-WR6/WR4 | 170-260 | 8 | 0,6 | 1,2 | WR6 | UG-387/U-M | медь | WR4 | −55…+85 |
| KADAMM ВВП-WR62/WR28 | 26,5-40,0 | — | — | — | WR62 | FBP | медь | WR28 | — |
| KADAMM ВВП-WR75/WR34 | 21,7-33,0 | — | — | — | WR75 | FBP | медь | WR34 | — |
| KADAMM ВВП-WR8/WR5 | 140-220 | 9 | 1,5 | 1,15 | WR8 | UG-387/U-M | медь | WR5 | −55…+85 |
| KADAMM ВВП-WR90/WR42 | 17,6-26,7 | — | — | — | WR90 | FBP | медь | WR42 | — |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Длина, мм | 25,4 — KADAMM ВВП-WR10/WR3, KADAMM ВВП-WR10/WR4, KADAMM ВВП-WR10/WR6-2, KADAMM ВВП-WR6/WR4; 30 — KADAMM ВВП-WR10/WR3-2, KADAMM ВВП-WR10/WR4-2, KADAMM ВВП-WR10/WR5, KADAMM ВВП-WR10/WR6; 33 — KADAMM ВВП-WR12/WR5, KADAMM ВВП-WR12/WR8; 35,6 — KADAMM ВВП-WR15/WR6, KADAMM ВВП-WR15/WR8; 40,6 — KADAMM ВВП-WR19/WR5; 38,1 — KADAMM ВВП-WR19/WR6, KADAMM ВВП-WR19/WR8; 48,3 — KADAMM ВВП-WR22/WR5; 45,7 — KADAMM ВВП-WR22/WR6, KADAMM ВВП-WR22/WR8; 61 — KADAMM ВВП-WR28/WR5; 58,4 — KADAMM ВВП-WR28/WR6; 55,9 — KADAMM ВВП-WR28/WR8; 91,4 — KADAMM ВВП-WR42/WR5; 88,9 — KADAMM ВВП-WR42/WR6; 83,8 — KADAMM ВВП-WR42/WR8; 27,9 — KADAMM ВВП-WR8/WR5 |
| Импульсная мощность, кВт | 0,8 — KADAMM ВВП-WR10/WR3-2, KADAMM ВВП-WR10/WR4, KADAMM ВВП-WR10/WR4-2; 1,6 — KADAMM ВВП-WR10/WR5, KADAMM ВВП-WR12/WR5, KADAMM ВВП-WR19/WR5, KADAMM ВВП-WR22/WR5, KADAMM ВВП-WR28/WR5, KADAMM ВВП-WR42/WR5, KADAMM ВВП-WR8/WR5; 2,6 — KADAMM ВВП-WR10/WR6, KADAMM ВВП-WR10/WR6-2, KADAMM ВВП-WR15/WR6, KADAMM ВВП-WR19/WR6, KADAMM ВВП-WR22/WR6, KADAMM ВВП-WR28/WR6, KADAMM ВВП-WR42/WR6; 4 — KADAMM ВВП-WR12/WR8, KADAMM ВВП-WR15/WR8, KADAMM ВВП-WR19/WR8, KADAMM ВВП-WR22/WR8, KADAMM ВВП-WR28/WR8, KADAMM ВВП-WR42/WR8; 1,2 — KADAMM ВВП-WR6/WR4 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Общая часть диапазонов двух сечений. В серии: 3,22–325 ГГц. |
| Типоразмер волновода, порт 2 | Сечение второго порта. В серии: по таблице исполнений (вариантов: 21). |
| Типоразмер волновода | Сечение первого порта. В серии: по таблице исполнений (вариантов: 22). |
| КСВН | Отражение перехода. В серии: 1,1–1,2. |
| Фланец | Типы фланцев на портах. В серии: по таблице исполнений (вариантов: 14). |
| Материал | Материал корпуса. В серии: алюминий; медь. |
Выбор внутри серии KADAMM ВВП-НС: средняя мощность, Вт — от 13 у KADAMM ВВП-WR42/WR8 до 7 у KADAMM ВВП-WR10/WR3-2; вносимые потери, дБ — от 0,6 у KADAMM ВВП-WR6/WR4 до 2,5 у KADAMM ВВП-WR10/WR4-2; КСВН — от 1,10 у KADAMM ВВП-WR10/WR6 до 1,2 у KADAMM ВВП-WR6/WR4.
Переход ставят без перекоса фланцев; при переходе на круглый волновод ориентацию прямоугольного фланца выбирают по требуемой поляризации.
Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.
Комплект поставки модели серии KADAMM ВВП-НС: переход волноводный, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Он работает только там, где распространяется основная волна в обоих сечениях.
Можно, но отражения складываются; лучше один прямой переход.
Ориентацией прямоугольного порта.
Серия KADAMM ВВП-НС перекрывает 3,22 – 325 ГГц: KADAMM ВВП-WR430/WR229 — 3,22-4,90; KADAMM ВВП-WR340/WR159 — 4,64-7,05; KADAMM ВВП-WR284/WR137 — 5,38-8,17; KADAMM ВВП-WR229/WR112 — 6,57-9,99; KADAMM ВВП-WR187/WR90 — 8,20-12,4; KADAMM ВВП-WR159/WR75 — 9,84-15,0; KADAMM ВВП-WR137/WR62 — 11,9-18,0; KADAMM ВВП-WR112/WR51 — 14,5-22,0; ещё 33 в таблице исполнений.
У KADAMM ВВП-НС: диапазон 3,22 – 325 ГГц, 41 модель, фланцы по таблице исполнений. У KADAMM ВВП-ПК: диапазон 1,13 – 325 ГГц, 46 моделей, фланцы по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВВП-НС — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВВП-НС могут уточняться без уведомления.
Поставляем Волноводные переходы (между несмежными сечениями) KADAMM ВВП-НС под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
