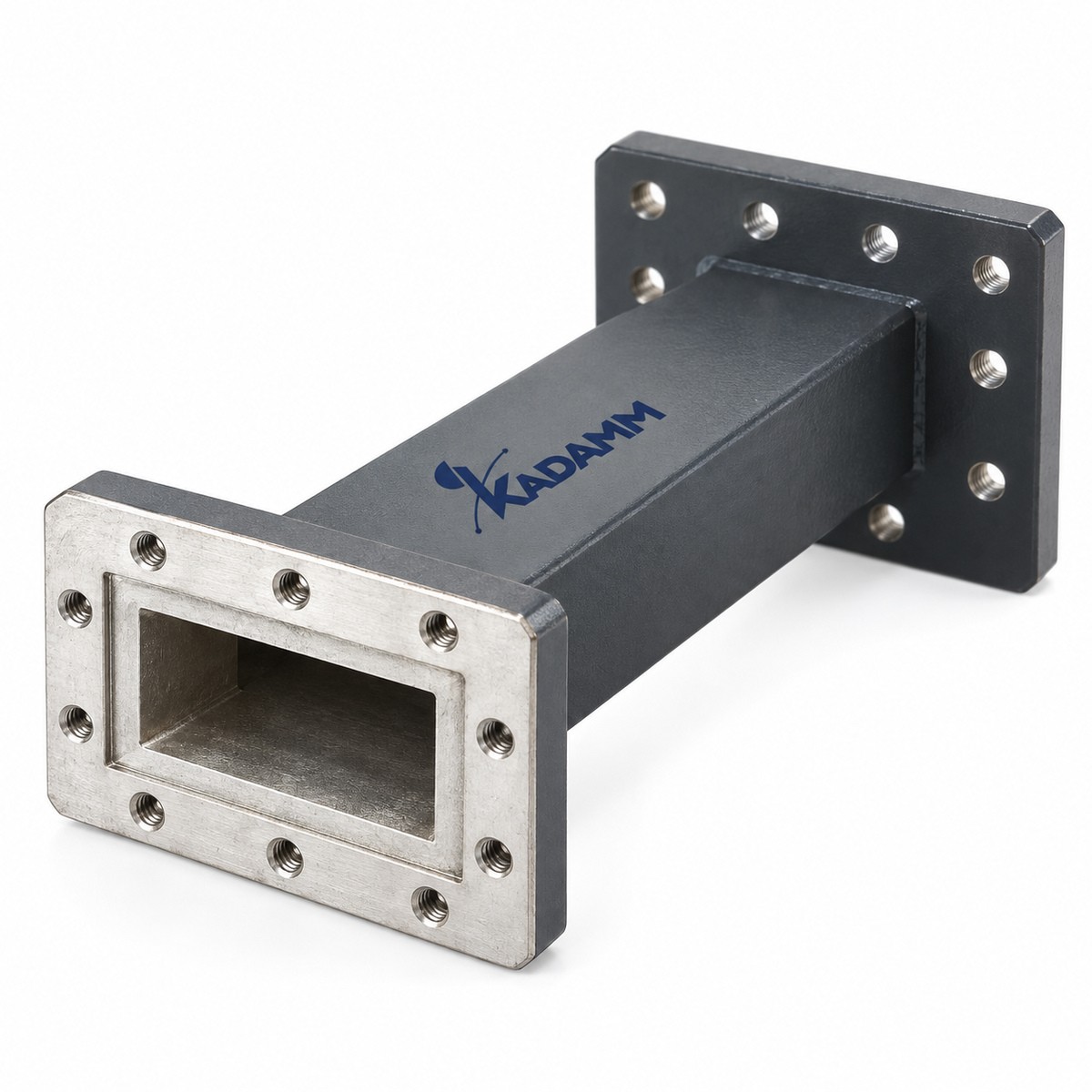

Волноводные переходы (между смежными сечениями) KADAMM ВВП-С

Волноводные переходы (между смежными сечениями): 37 моделей. Соединение волноводов разных сечений и форм.

KADAMM ВВП-С
350 МГц – 261 ГГц
Диапазон частот
37
Моделей в серии
по таблице исполнений
Фланцы

Описание

Серия KADAMM ВВП-С — 37 моделей в диапазоне 350 МГц – 261 ГГц. Модели различаются: частоты, КСВН, волновод, фланец, материал.

Волноводный переход (волноводно-волноводный) соединяет прямоугольные волноводы разных типоразмеров или прямоугольный волновод с круглым. Плавное изменение сечения сохраняет малое отражение в общем диапазоне частот.

В серии KADAMM ВВП-С — 37 моделей; типоразмеры портов, диапазон, КСВН и фланцы — в таблице; порты — в артикуле.

Волноводный переход соединяет волноводы разных сечений — двух прямоугольных типоразмеров или прямоугольного и круглого. Без него невозможно подключить узел одного типоразмера к тракту другого.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Переходы стыкуют волноводы разных сечений.

По таблице исполнений KADAMM ВВП-С: КСВН от 1,05 до 1,2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Переход — плавно или ступенчато меняющееся сечение между двумя фланцами. Плавный (конусный) переход длиннее, но согласован в широкой полосе; ступенчатый короче, каждая ступень — четвертьволновый трансформатор.

Волновое сопротивление волновода зависит от его размеров; резкая смена сечения вызывает отражение. Переход согласует сопротивления, меняя сечение постепенно или ступенями, на которых отражения взаимно компенсируются. Рабочий диапазон перехода — общая часть диапазонов двух сечений.

Переходы между смежными сечениями. Переходы между соседними типоразмерами стандартного ряда: диапазоны сечений перекрываются, и переход работает в их общей части. Длина умеренная, согласование хорошее.

Ключевые особенности

Диапазон 350 МГц – 261 ГГцСерия KADAMM ВВП-С перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W.
37 моделей в серииРазличаются: частоты, КСВН, волновод, фланец, материал.
Между типоразмерамиСмежные и несмежные сечения WR.
Прямоугольный — круглыйПереходы с преобразованием типа волны.
Малый КСВНЗначение — в таблице.
ФланцыДля каждого порта — по таблице.

Серия в цифрах

ПараметрПо серии
Моделей в серии37
Диапазон частот серии350 МГц – 261 ГГц
КСВН1,05–1,2
Типоразмер волноводапо таблице исполнений (вариантов: 34)
Фланецпо таблице исполнений (вариантов: 8)
Материалалюминий; медь; уточняйте у менеджера
Длинапо таблице исполнений (вариантов: 10)
Типоразмер волновода, порт 2по таблице исполнений (вариантов: 33)

Чем отличается от других исполнений

Коаксиально-волноводный переход (серии ВКП)Соединяет волновод с коаксиальной линией.
Переход эллиптический — прямоугольный (серия ВЭП)Подключает эллиптический фидер к прямоугольному тракту.
Преобразователь типа волны (серия ПТВ)Меняет тип волны, а не только сечение.

Исполнения серии

АртикулЧастоты, ГГцКСВНВолноводФланецМатериалДлина, ммВолновод 2
KADAMM ВВП-WR10/WR892,2-112-WR10FUGPмедь30WR8
KADAMM ВВП-WR112/WR908,20-9,991,1WR112FBPмедь60WR90
KADAMM ВВП-WR1150/WR9750,75-0,981,10WR1150FDP/FDMалюминийуточняйте у менеджераWR975
KADAMM ВВП-WR12/WR1073,8-91,91,15WR12FUGPмедь50WR10
KADAMM ВВП-WR137/WR1126,57-8,171,1WR137FDP/FBPмедь100WR112
KADAMM ВВП-WR15/WR1260,5-75,81,15WR15FUGPмедь50WR12
KADAMM ВВП-WR1500/WR11500,64-0,751,10WR1500FDP/FDMалюминийуточняйте у менеджераWR1150
KADAMM ВВП-WR159/WR1375,38-7,051,1WR159FDPалюминий150WR137
KADAMM ВВП-WR1800/WR15000,49-0,621,10WR1800FDP/FDMалюминийуточняйте у менеджераWR1500
KADAMM ВВП-WR187/WR1594,64-5,991,1WR187FDPалюминий200WR159
KADAMM ВВП-WR19/WR1549,8-59,61,15WR19FUGPмедь50WR15
KADAMM ВВП-WR2100/WR18000,41-0,531,10WR2100FDP/FDMалюминийуточняйте у менеджераWR1800
KADAMM ВВП-WR22/WR1939,2-50,11,15WR22FUGPмедь50WR19
KADAMM ВВП-WR229/WR1873,94-4,901,1WR229FDPалюминий200WR187
KADAMM ВВП-WR2300/WR21000,35-0,491,10WR2300FDP/FDMалюминийуточняйте у менеджераWR2100
KADAMM ВВП-WR28/WR2232,9-40,01,15WR28FBP/FUGPмедь50WR22
KADAMM ВВП-WR284/WR2293,22-3,951,1WR284FDPалюминий200WR229
KADAMM ВВП-WR34/WR2826,5-33,01,1WR34FBPмедь50WR28
KADAMM ВВП-WR340/WR2842,60-3,301,1WR340FDPалюминий200WR284
KADAMM ВВП-WR340/WR284-22,60-3,951,06WR340уточняйте у менеджерауточняйте у менеджера250WR284
KADAMM ВВП-WR4/WR3217-261-WR4FUGPмедь30WR3
KADAMM ВВП-WR42/WR3421,7-26,71,1WR42FBPмедь50WR34
KADAMM ВВП-WR430/WR3402,17-2,611,1WR430FDPалюминий200WR340
KADAMM ВВП-WR5/WR4172-220-WR5FUGPмедь30WR4
KADAMM ВВП-WR51/WR4217,6-22,01,1WR51FBPмедь50WR42
KADAMM ВВП-WR510/WR4301,72-2,201,1WR510FDPалюминий200WR430
KADAMM ВВП-WR6/WR5140-1701,20WR6UG-387/U-Mмедь25,4WR5
KADAMM ВВП-WR62/WR5114,5-18,01,1WR62FBPмедь50WR51
KADAMM ВВП-WR62/WR51-214,50-22,001,07WR62уточняйте у менеджерауточняйте у менеджера60WR51
KADAMM ВВП-WR650/WR5101,45-1,731,15WR650FDPалюминий200WR510
KADAMM ВВП-WR7/WR5145-173-WR7FUGPмедь30WR5
KADAMM ВВП-WR75/WR6211,9-15,01,1WR75FBPмедь50WR62
KADAMM ВВП-WR770/WR6501,13-1,461,15WR770FDPалюминий200WR650
KADAMM ВВП-WR770/WR650-21,13-1,731,05WR770уточняйте у менеджерауточняйте у менеджера600WR650
KADAMM ВВП-WR8/WR7113-140-WR8FUGPмедь30WR7
KADAMM ВВП-WR90/WR759,84-12,41,1WR90FBPмедь60WR75
KADAMM ВВП-WR975/WR7700,96-1,151,15WR975FDPалюминий200WR770

Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Средняя мощность, Вт9 — KADAMM ВВП-WR6/WR5
Вносимые потери, дБ, не более0,6 — KADAMM ВВП-WR6/WR5
Покрытиезолочение — KADAMM ВВП-WR6/WR5
Импульсная мощность, кВт1,6 — KADAMM ВВП-WR6/WR5
Рабочая температура, °C−55…+85 — KADAMM ВВП-WR6/WR5

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцОбщая часть диапазонов двух сечений. В серии: 0,35–261 ГГц.
Типоразмер волновода, порт 2Сечение второго порта. В серии: по таблице исполнений (вариантов: 33).
Типоразмер волноводаСечение первого порта. В серии: по таблице исполнений (вариантов: 34).
КСВНОтражение перехода. В серии: 1,05–1,2.
Длина, ммДлина перехода — для компоновки. В серии: по таблице исполнений (вариантов: 10).
ФланецТипы фланцев на портах. В серии: по таблице исполнений (вариантов: 8).
МатериалМатериал корпуса. В серии: алюминий; медь; уточняйте у менеджера.

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 350 МГц – 261 ГГц.
Сечение и фланецПо сечению и стандарту фланца стыкуемого тракта.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ВВП-С: КСВН — от 1,05 у KADAMM ВВП-WR770/WR650-2 до 1,20 у KADAMM ВВП-WR6/WR5.

  1. Сечения портов — по двум соединяемым трактам.
  2. Диапазон — рабочие частоты должны попадать в общий диапазон сечений.
  3. Длина — короче ступенчатый, длиннее, но шире по полосе — плавный.
  4. Фланцы — под ответные части.

Монтаж и эксплуатация

Переход ставят без перекоса фланцев; при переходе на круглый волновод ориентацию прямоугольного фланца выбирают по требуемой поляризации.

Применение

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Сопряжение оборудованияПодключение узлов разных типоразмеров.
АнтенныПереход от прямоугольного тракта к круглому облучателю.
ИзмеренияПодключение приборов к трактам другого сечения.

Комплект поставки

Комплект поставки модели серии KADAMM ВВП-С: переход волноводный, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 18238-72 — линии передачи СВЧ: прямоугольный и коаксиальный волновод, термины
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов, фланцы; КСВН
✓
IEC 60153 — полые металлические волноводы: типоразмеры (обозначения WR)

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Он работает только там, где распространяется основная волна в обоих сечениях.

Можно, но отражения складываются; лучше один прямой переход.

Ориентацией прямоугольного порта.

Серия KADAMM ВВП-С перекрывает 350 МГц – 261 ГГц: KADAMM ВВП-WR975/WR770 — 0,96-1,15; KADAMM ВВП-WR770/WR650 — 1,13-1,46; KADAMM ВВП-WR650/WR510 — 1,45-1,73; KADAMM ВВП-WR510/WR430 — 1,72-2,20; KADAMM ВВП-WR430/WR340 — 2,17-2,61; KADAMM ВВП-WR340/WR284 — 2,60-3,30; KADAMM ВВП-WR284/WR229 — 3,22-3,95; KADAMM ВВП-WR229/WR187 — 3,94-4,90; ещё 29 в таблице исполнений.

У KADAMM ВВП-С: диапазон 350 МГц – 261 ГГц, 37 моделей, фланцы по таблице исполнений. У KADAMM ВВП-ПК: диапазон 1,13 – 325 ГГц, 46 моделей, фланцы по таблице исполнений.
