Волноводные переходы с прямоугольного на круглый волновод: 46 моделей. Соединение волноводов разных сечений и форм.
Серия KADAMM ВВП-ПК — 46 моделей в диапазоне 1,13 – 325 ГГц. Модели различаются: частоты, КСВН, волновод, материал, длина.
Волноводный переход (волноводно-волноводный) соединяет прямоугольные волноводы разных типоразмеров или прямоугольный волновод с круглым. Плавное изменение сечения сохраняет малое отражение в общем диапазоне частот.
В серии KADAMM ВВП-ПК — 46 моделей; типоразмеры портов, диапазон, КСВН и фланцы — в таблице; порты — в артикуле.
Волноводный переход соединяет волноводы разных сечений — двух прямоугольных типоразмеров или прямоугольного и круглого. Без него невозможно подключить узел одного типоразмера к тракту другого.
Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.
Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.
Переходы стыкуют волноводы разных сечений.
По таблице исполнений KADAMM ВВП-ПК: КСВН от 1,05 до 1,2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Переход — плавно или ступенчато меняющееся сечение между двумя фланцами. Плавный (конусный) переход длиннее, но согласован в широкой полосе; ступенчатый короче, каждая ступень — четвертьволновый трансформатор.
Волновое сопротивление волновода зависит от его размеров; резкая смена сечения вызывает отражение. Переход согласует сопротивления, меняя сечение постепенно или ступенями, на которых отражения взаимно компенсируются. Рабочий диапазон перехода — общая часть диапазонов двух сечений.

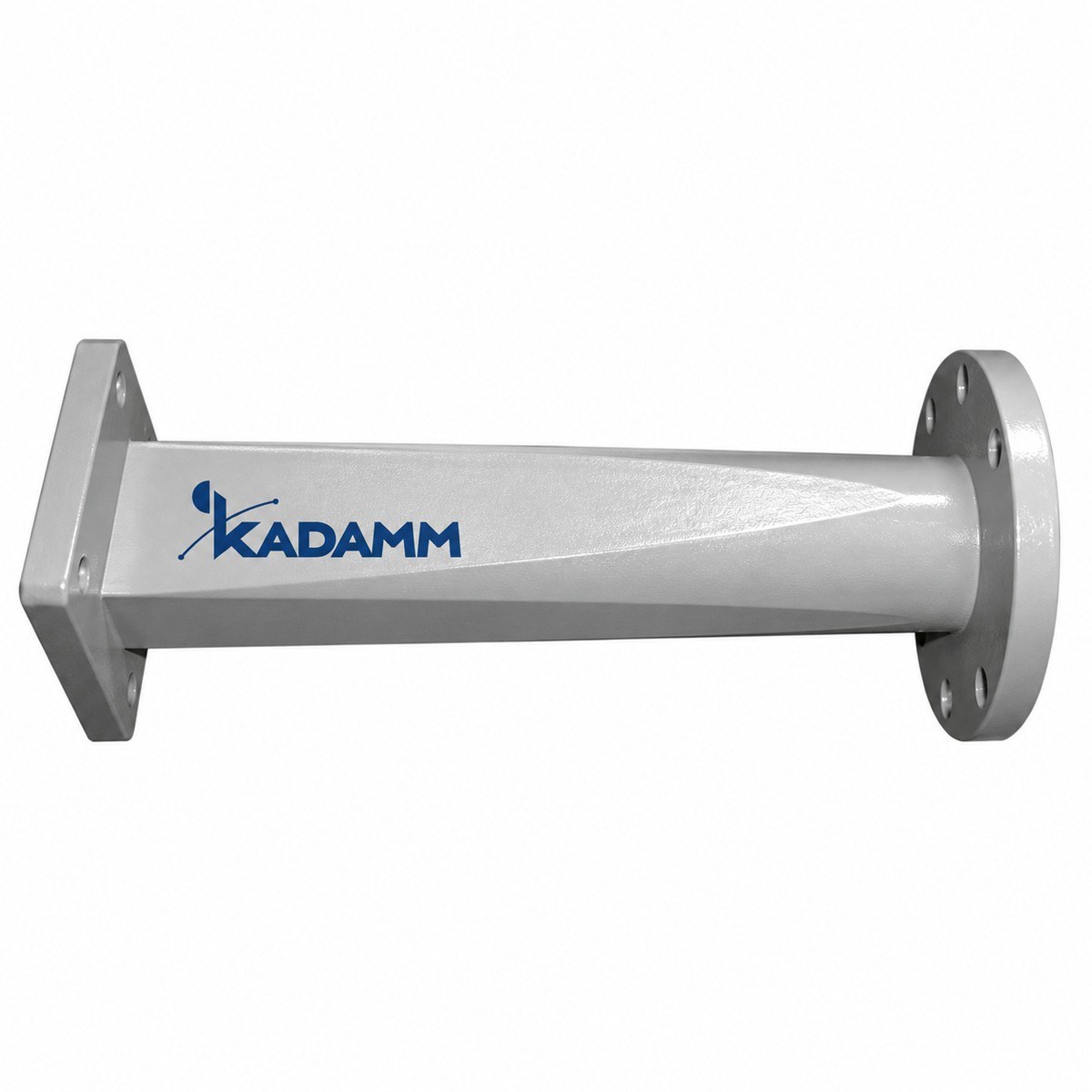

Переходы с прямоугольного на круглый волновод. Переходы преобразуют основную волну прямоугольного волновода в основную волну круглого. Сечение плавно меняется от прямоугольника к окружности; плоскость поляризации в круглом волноводе задаётся ориентацией прямоугольного фланца.
| Параметр | По серии |
|---|---|
| Моделей в серии | 46 |
| Диапазон частот серии | 1,13 – 325 ГГц |
| КСВН | 1,05–1,2 |
| Типоразмер волновода | по таблице исполнений (вариантов: 26) |
| Материал | алюминий; медь; уточняйте у менеджера; алюминий или медь |
| Длина | по таблице исполнений (вариантов: 32) |
| Диаметр круглого волновода | по таблице исполнений (вариантов: 28) |
| Фланец | уточняйте у менеджера; APF3; UG-387/U-M |
| Типоразмер волновода, порт 2 | по таблице исполнений (вариантов: 18) |
| Рабочая полоса | 10 % |
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал | Длина, мм | Ø волн., мм | Фланец | Волновод 2 | Полоса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВВП-WR10/2,388 | 84,8-112 | 1,15 | WR10 | медь | 20 | 2,388 | — | — | — |
| KADAMM ВВП-WR112/27,788 | 7,30-9,97 | 1,1 | WR112 | алюминий | 200 | 27,788 | — | — | — |
| KADAMM ВВП-WR112/C76 | 6,57-10,00 | 1,06 | WR112 | алюминий или медь | 120 | — | уточняйте у менеджера | C76 (круглый) | 10 % |
| KADAMM ВВП-WR12/3,175 | 63,5-87,2 | 1,15 | WR12 | медь | 30 | 3,175 | — | — | — |
| KADAMM ВВП-WR137/32,537 | 6,21-8,17 | 1,1 | WR137 | алюминий | 200 | 32,537 | — | — | — |
| KADAMM ВВП-WR137/C65 | 5,38-8,17 | 1,06 | WR137 | алюминий или медь | 140 | — | уточняйте у менеджера | C65 (круглый) | 10 % |
| KADAMM ВВП-WR15/3,581 | 56,6-75,8 | 1,15 | WR15 | медь | 30 | 3,581 | — | — | — |
| KADAMM ВВП-WR159/38,1 | 5,3-7,05 | 1,1 | WR159 | алюминий | 230 | 38,1 | — | — | — |
| KADAMM ВВП-WR159/C56 | 4,64-7,05 | 1,06 | WR159 | алюминий или медь | 170 | — | уточняйте у менеджера | C56 (круглый) | 10 % |
| KADAMM ВВП-WR187/44,45 | 3,94-5,33 | 1,1 | WR187 | алюминий | 300 | 44,45 | — | — | — |
| KADAMM ВВП-WR187/C48 | 3,94-5,99 | 1,06 | WR187 | алюминий или медь | 210 | — | уточняйте у менеджера | C48 (круглый) | 10 % |
| KADAMM ВВП-WR19/4,369 | 46,3-59,6 | 1,15 | WR19 | медь | 40 | 4,369 | — | — | — |
| KADAMM ВВП-WR22/5,563 | 36,4-49,8 | 1,15 | WR22 | медь | 50 | 5,563 | — | — | — |
| KADAMM ВВП-WR22/C380 | 32,90-50,10 | 1,07 | WR22 | алюминий или медь | 60 | — | уточняйте у менеджера | C380 (круглый) | 10 % |
| KADAMM ВВП-WR229/51,99 | 3,22-4,90 | 1,1 | WR229 | алюминий | 350 | 51,99 | — | — | — |
| KADAMM ВВП-WR229/C40 | 3,22-4,90 | 1,06 | WR229 | алюминий или медь | 260 | — | уточняйте у менеджера | C40 (круглый) | 10 % |
| KADAMM ВВП-WR28/7,137 | 31,8-40 | 1,15 | WR28 | медь | 50 | 7,137 | — | — | — |
| KADAMM ВВП-WR28/C290 | 26,30-40,00 | 1,07 | WR28 | алюминий или медь | 60 | — | уточняйте у менеджера | C290 (круглый) | 10 % |
| KADAMM ВВП-WR284 | 2,83-3,88 | менее 1,10 | WR284 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — | — | — |
| KADAMM ВВП-WR284/71,42 | 2,83-3,88 | 1,1 | WR284 | алюминий | 420 | 71,42 | — | — | — |
| KADAMM ВВП-WR284/C30 | 2,60-3,95 | 1,06 | WR284 | алюминий или медь | 335 | — | уточняйте у менеджера | C30 (круглый) | 10 % |
| KADAMM ВВП-WR3/0,991 | 220-325 | 1,20 | WR3 | медь | 25 | 0,991 | APF3 | — | — |
| KADAMM ВВП-WR34/8,331 | 24,3-33,0 | 1,15 | WR34 | медь | 60 | 8,331 | — | — | — |
| KADAMM ВВП-WR34/C255 | 21,70-33,00 | 1,07 | WR34 | алюминий или медь | 60 | — | уточняйте у менеджера | C255 (круглый) | 10 % |
| KADAMM ВВП-WR340/83,62 | 2,42-3,30 | 1,1 | WR340 | алюминий | 500 | 83,62 | — | — | — |
| KADAMM ВВП-WR340/C25 | 2,17-3,30 | 1,05 | WR340 | алюминий или медь | 400 | — | уточняйте у менеджера | C25 (круглый) | 10 % |
| KADAMM ВВП-WR4/1,168 | 183-240 | 1,20 | WR4 | медь | 27,9 | 1,168 | UG-387/U-M | — | — |
| KADAMM ВВП-WR42/9,525 | 21,2-26,7 | 1,15 | WR42 | медь | 60 | 9,525 | — | — | — |
| KADAMM ВВП-WR42/C220 | 17,60-26,70 | 1,07 | WR42 | алюминий или медь | 75 | — | уточняйте у менеджера | C220 (круглый) | 10 % |
| KADAMM ВВП-WR430/97,87 | 2,07-2,61 | 1,1 | WR430 | алюминий | 580 | 97,87 | — | — | — |
| KADAMM ВВП-WR430/C22 | 1,72-2,61 | 1,05 | WR430 | алюминий или медь | 450 | — | уточняйте у менеджера | C22 (круглый) | 10 % |
| KADAMM ВВП-WR51/12,7 | 15,9-21,8 | 1,15 | WR51 | медь | 100 | 12,7 | — | — | — |
| KADAMM ВВП-WR51/C165 | 14,50-22,00 | 1,07 | WR51 | алюминий или медь | 75 | — | уточняйте у менеджера | C165 (круглый) | 10 % |
| KADAMM ВВП-WR510/114,58 | 1,76-2,2002 | 1,1 | WR510 | алюминий | 820 | 114,58 | — | — | — |
| KADAMM ВВП-WR510/C18 | 1,45-2,20 | 1,05 | WR510 | алюминий или медь | 500 | — | уточняйте у менеджера | C18 (круглый) | 10 % |
| KADAMM ВВП-WR6/1,499 | 140-160 | 1,20 | WR6 | медь | — | 1,499 | UG-387/U-M | — | — |
| KADAMM ВВП-WR62/15,088 | 13,4-18,0 | 1,1 | WR62 | медь | 100 | 15,088 | — | — | — |
| KADAMM ВВП-WR62/C140 | 11,90-18,00 | 1,06 | WR62 | алюминий или медь | 90 | — | уточняйте у менеджера | C140 (круглый) | 10 % |
| KADAMM ВВП-WR650/157 | 1,30-1,70 | 1,1 | WR650 | алюминий | 920 | 157 | — | — | — |
| KADAMM ВВП-WR650/C14 | 1,13-1,73 | 1,05 | WR650 | алюминий или медь | 650 | — | уточняйте у менеджера | C14 (круглый) | 10 % |
| KADAMM ВВП-WR75/17,415 | 11,6-15,0 | 1,1 | WR75 | медь | 130 | 17,415 | — | — | — |
| KADAMM ВВП-WR75/C120 | 9,84-15,00 | 1,06 | WR75 | алюминий или медь | 90 | — | уточняйте у менеджера | C120 (круглый) | 10 % |
| KADAMM ВВП-WR8/2,42 | 90-140 | 1,10 | WR8 | медь | 27,9 | 2,42 | UG-387/U-M | — | — |
| KADAMM ВВП-WR8/9 | 90-116 | 1,15 | WR8 | медь | 27,9 | 9 | UG-387/U-M | — | — |
| KADAMM ВВП-WR90/23,825 | 8,50-11,6 | 1,1 | WR90 | медь | 160 | 23,825 | — | — | — |
| KADAMM ВВП-WR90/C89 | 8,20-12,50 | 1,06 | WR90 | алюминий или медь | 110 | — | уточняйте у менеджера | C89 (круглый) | 10 % |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 8 — KADAMM ВВП-WR4/1,168; 11 — KADAMM ВВП-WR6/1,499; 13 — KADAMM ВВП-WR8/2,42, KADAMM ВВП-WR8/9 |
| Вносимые потери, дБ, не более | 1 — KADAMM ВВП-WR3/0,991; 0,6 — KADAMM ВВП-WR4/1,168; 0,15 — KADAMM ВВП-WR6/1,499; 0,2 — KADAMM ВВП-WR8/2,42, KADAMM ВВП-WR8/9 |
| Покрытие | золочение — KADAMM ВВП-WR3/0,991, KADAMM ВВП-WR4/1,168 |
| Рабочая температура, °C | −55…+85 — KADAMM ВВП-WR3/0,991, KADAMM ВВП-WR4/1,168, KADAMM ВВП-WR6/1,499, KADAMM ВВП-WR8/2,42, KADAMM ВВП-WR8/9 |
| Импульсная мощность, кВт | 1,2 — KADAMM ВВП-WR4/1,168; 2,6 — KADAMM ВВП-WR6/1,499; 4 — KADAMM ВВП-WR8/2,42, KADAMM ВВП-WR8/9 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Общая часть диапазонов двух сечений. В серии: 1,13–325 ГГц. |
| Типоразмер волновода, порт 2 | Сечение второго порта. В серии: по таблице исполнений (вариантов: 18). |
| Типоразмер волновода | Сечение первого порта. В серии: по таблице исполнений (вариантов: 26). |
| Диаметр круглого волновода, мм | Диаметр круглого волновода на втором порту. В серии: по таблице исполнений (вариантов: 28). |
| КСВН | Отражение перехода. В серии: 1,05–1,2. |
| Длина, мм | Длина перехода — для компоновки. В серии: по таблице исполнений (вариантов: 32). |
| Фланец | Типы фланцев на портах. В серии: уточняйте у менеджера; APF3; UG-387/U-M. |
| Материал | Материал корпуса. В серии: алюминий; медь; уточняйте у менеджера; алюминий или медь. |
Выбор внутри серии KADAMM ВВП-ПК: КСВН — от 1,05 у KADAMM ВВП-WR650/C14 до 1,20 у KADAMM ВВП-WR6/1,499.
Переход ставят без перекоса фланцев; при переходе на круглый волновод ориентацию прямоугольного фланца выбирают по требуемой поляризации.
Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.
Комплект поставки модели серии KADAMM ВВП-ПК: переход волноводный, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Он работает только там, где распространяется основная волна в обоих сечениях.
Можно, но отражения складываются; лучше один прямой переход.
Ориентацией прямоугольного порта.
Серия KADAMM ВВП-ПК перекрывает 1,13 – 325 ГГц: KADAMM ВВП-WR650/157 — 1,30-1,70; KADAMM ВВП-WR510/114,58 — 1,76-2,2002; KADAMM ВВП-WR430/97,87 — 2,07-2,61; KADAMM ВВП-WR340/83,62 — 2,42-3,30; KADAMM ВВП-WR284/71,42 — 2,83-3,88; KADAMM ВВП-WR229/51,99 — 3,22-4,90; KADAMM ВВП-WR187/44,45 — 3,94-5,33; KADAMM ВВП-WR159/38,1 — 5,3-7,05; ещё 38 в таблице исполнений.
У KADAMM ВВП-ПК: диапазон 1,13 – 325 ГГц, 46 моделей, фланцы уточняйте у менеджера, APF3, UG-387/U-M. У KADAMM ВВП-НС: диапазон 3,22 – 325 ГГц, 41 модель, фланцы уточняйте у менеджера, APF3, UG-387/U-M.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВВП-ПК — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВВП-ПК могут уточняться без уведомления.
Поставляем Волноводные переходы с прямоугольного на круглый волновод KADAMM ВВП-ПК под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
