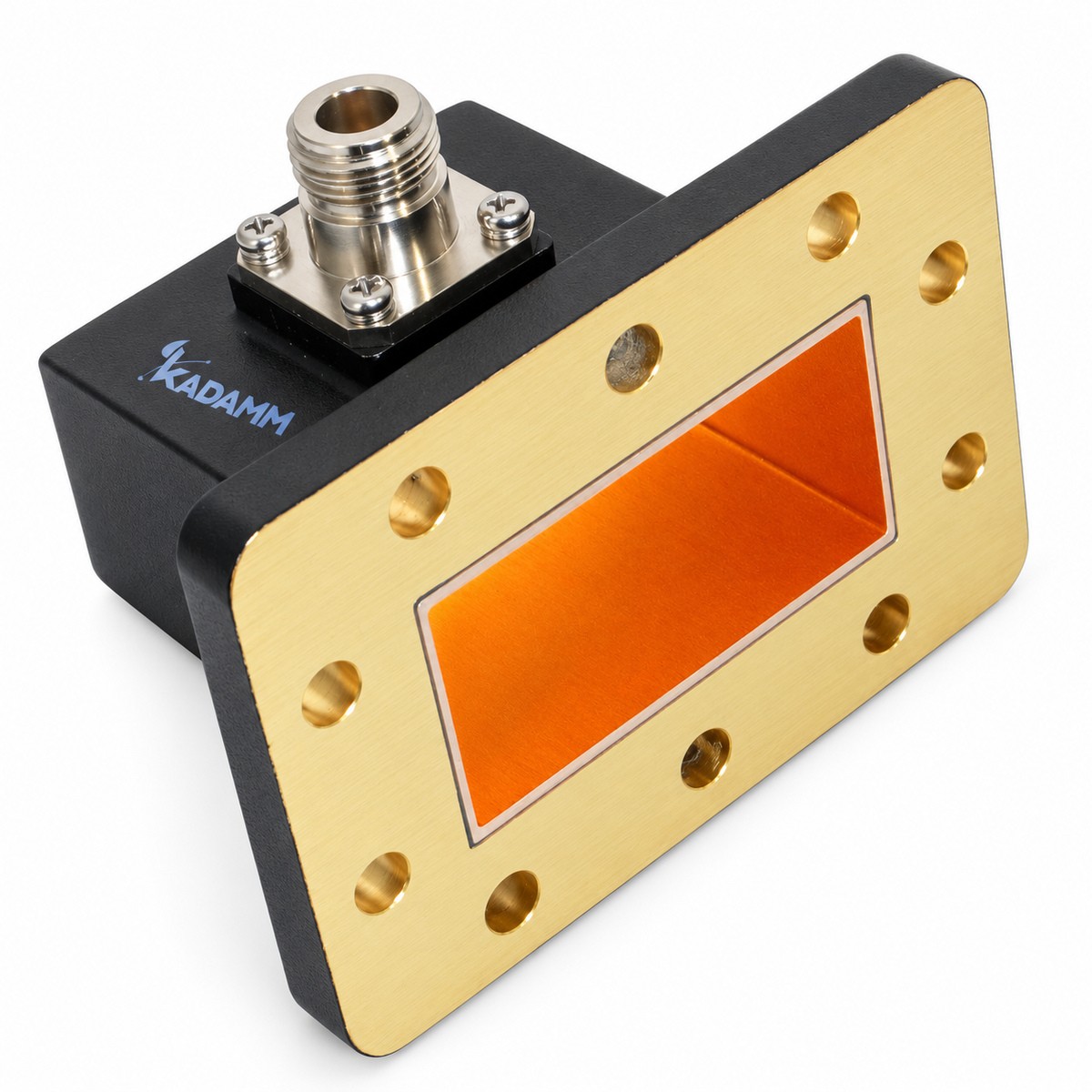

Коаксиально-волноводные переходы угловые KADAMM ВКП-У

Серия KADAMM ВКП-У — 42 модели в диапазоне 320 МГц – 110 ГГц, соединители N, SMA, 2,4 мм, 2,92 мм, 1,85 мм, 1,0 мм. Модели различаются: частоты, мощн., потери, КСВН, волновод.

В серии KADAMM ВКП-У — 42 модели; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Коаксиально-волноводный переход соединяет коаксиальный тракт с волноводом.

По таблице исполнений KADAMM ВКП-У: вносимое ослабление от 0,1 до 1,2 дБ; КСВН от 1,1 до 1,8; допустимая мощность от 3 до 100 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Угловой переход. Угловой коаксиально-волноводный переход ставят там, где коаксиальный кабель нужно увести вбок от волноводной линии: у стенки шкафа, на мачте, на стенде с плотной разводкой. Соединитель стоит на широкой стенке волновода, и ось кабеля перпендикулярна оси волновода; с другой стороны корпуса — фланец под волноводный тракт. Устройство углового перехода простое и надёжное: отрезок волновода заглушён с одного конца, а через широкую стенку в середину сечения введён зонд — продолжение центрального проводника соединителя. Зонд стоит там, где электрическое поле основной волны наибольшее, и возбуждает её, как маленькая антенна внутри волновода. Заглушённый конец отражает волну назад, и при правильном расстоянии от зонда отражённая волна приходит к нему в фазе — вся энергия уходит к фланцу. Ширину рабочей полосы задают длина и форма зонда, расстояние до заглушки и согласующие элементы у зонда. Чем дальше от середины диапазона типоразмера, тем труднее сохранить малый КСВН, поэтому у каждой модели рабочий диапазон и КСВН указаны в таблице. В обратную сторону переход работает так же: волна из волновода наводит ток на зонде, и сигнал уходит в коаксиальный кабель. Поэтому один и тот же угловой переход ставят и на передачу, и на приём.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM ВКП-У: средняя мощность, Вт — от 100 у KADAMM ВКП-WR159-N(р)-У до 3 у KADAMM ВКП-WR15-1,0(р)-У; вносимые потери, дБ — от 0,1 у KADAMM ВКП-WR15-1,0(р)-У до 1,2 у KADAMM ВКП-WR10-1,0(р)-У; КСВН — от 1,1 (тип.) у KADAMM ВКП-WR15-1,0(р)-У до 1,80 у KADAMM ВКП-WR22-2,4(р)-У.

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Комплект поставки модели серии KADAMM ВКП-У: коаксиально-волноводный переход, паспорт изделия.
