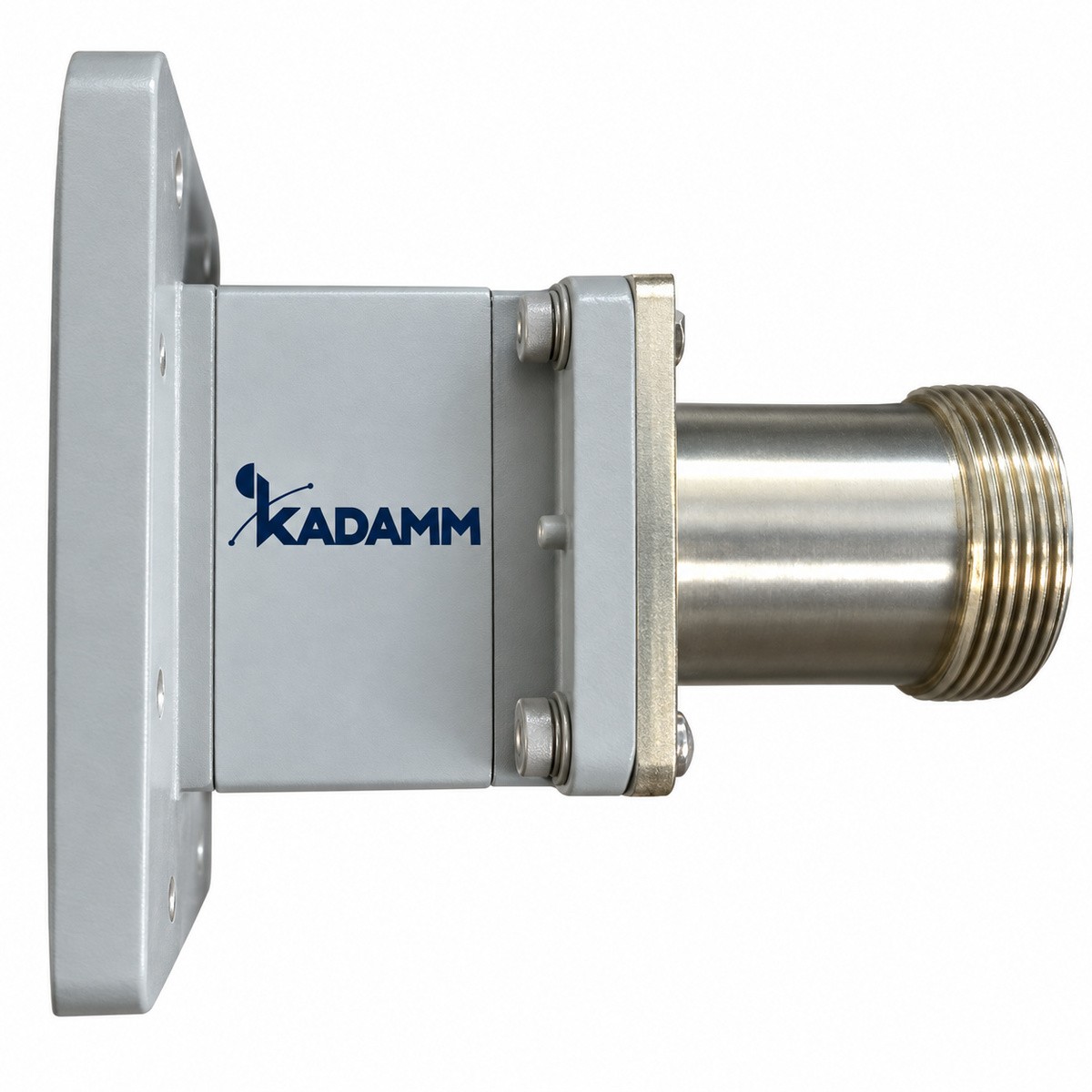

Коаксиально-волноводные переходы для Н-образных волноводов, торцевые KADAMM ВКП-Н-Т

Серия KADAMM ВКП-Н-Т — 13 моделей в диапазоне 840 МГц – 40 ГГц, соединители N, SMA, 2,92 мм. Модели различаются: частоты, мощн., волновод, материал, длина.

В серии KADAMM ВКП-Н-Т — 13 моделей; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Коаксиально-волноводный переход соединяет коаксиальный тракт с волноводом.

По таблице исполнений KADAMM ВКП-Н-Т: допустимая мощность от 30 до 800 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Торцевые переходы для Н-образных волноводов. Торцевой переход для двухгребневого волновода продолжает линию тракта по оси: соединитель стоит на торце. Гребни плавно сближаются к торцу и переходят в центральный проводник соединителя. Такая трансформация естественна для двухгребневого сечения: поле между гребнями постепенно превращается в поле коаксиальной линии, и широкополосное согласование получается при умеренной длине. Длина, потери, КСВН и мощность каждой модели приведены в таблице. Торцевые двухгребневые переходы выбирают для измерительных трактов и испытательных стендов, где удобна прямая линия, а также для питания широкополосных рупорных антенн с торца. Длина торцевого двухгребневого перехода указана в таблице; она больше, чем у углового, но кабель продолжает ось тракта. Коаксиальный соединитель в обозначении модели указан вместе с полом; средняя мощность ограничена им. При монтаже переход стыкуют с волноводом по центрирующим штифтам, а кабель подводят без натяга и закрепляют рядом с соединителем. Для широкополосных измерений пару одинаковых торцевых переходов удобно использовать как калибровочную линию «на проход»: их соединяют фланцами и измеряют общие потери и КСВН, а затем вносят поправки. При частом подключении кабеля соединитель защищают сменным переходником, который изнашивается вместо соединителя самого перехода. Одинаковые переходы удобно заказывать парами — для обоих концов измерительного тракта.

Выбор внутри серии KADAMM ВКП-Н-Т: средняя мощность, Вт — от 800 у KADAMM ВКП-WRD150-N(р)-Т до 30 у KADAMM ВКП-WRD110-2,92(р)-Т.

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Комплект поставки модели серии KADAMM ВКП-Н-Т: коаксиально-волноводный переход, паспорт изделия.
