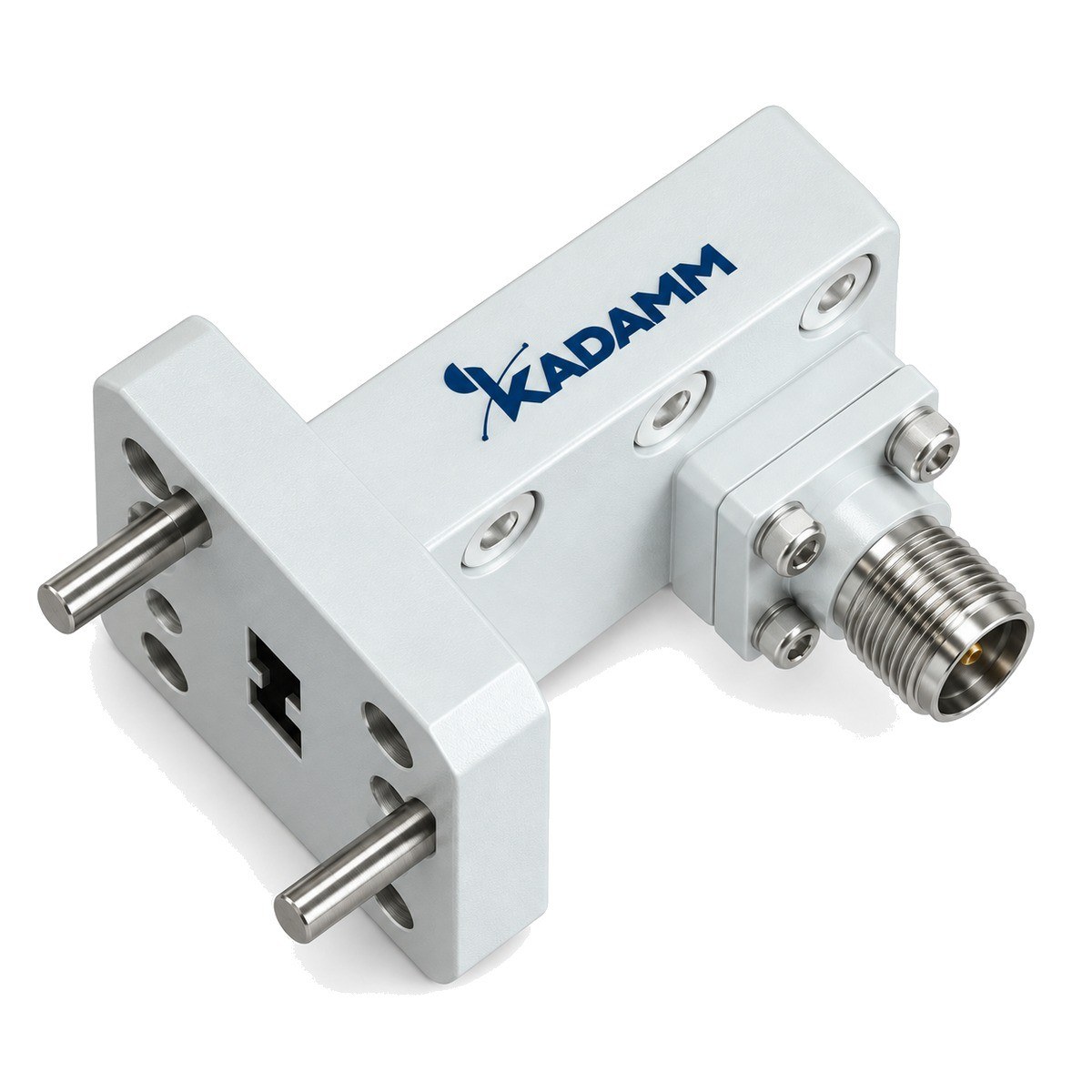

Коаксиально-волноводные переходы KADAMM ВКП

Серия KADAMM ВКП — 171 модель в диапазоне 640 МГц – 112 ГГц, соединители SMA, N, 2,92 мм, 1,0 мм, 1,85 мм, 2,4 мм. Модели различаются: частоты, КСВН, типоразмер волновода, фланец, исполнение.

В серии KADAMM ВКП — 171 модель; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Коаксиально-волноводный переход соединяет коаксиальный тракт с волноводом.

По таблице исполнений KADAMM ВКП: КСВН от 1,15 до 1,6 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Коаксиально-волноводные переходы полного ряда. Эта серия — самый широкий ряд коаксиально-волноводных переходов: от крупных сечений до узких волноводов миллиметрового диапазона. В каждом типоразмере есть и торцевые, и угловые исполнения, с вилкой или розеткой соединителя; исполнение указано в колонке таблицы и в артикуле модели. Главное отличие ряда — подбор соединителя под частоту. Чем выше частота волновода, тем меньше должен быть коаксиальный соединитель, иначе в нём возникнут высшие типы волн. Поэтому у миллиметровых типоразмеров переходы оснащаются прецизионными соединителями малого размера, а у крупных сечений — соединителями большего размера. Для части моделей в таблице указаны масса и габариты, средняя и импульсная мощность: это важно при работе в трактах передатчиков. В миллиметровом диапазоне точность изготовления зонда и фланца особенно критична — небольшие отклонения заметно ухудшают КСВН. Серия покрывает задачи измерений, связи и радиолокации; при выборе начните с типоразмера волновода, затем определите исполнение, пол соединителя и тип фланца. Масса и габариты, приведённые для части моделей, помогают при размещении перехода в стойке или на антенне. При подключении кабеля к переходу малого сечения соединитель затягивают тарированным ключом, удерживая корпус перехода, — прецизионные соединители чувствительны к моменту и перекосу. При выборе среди большого числа моделей удобно сначала отфильтровать таблицу по типоразмеру, затем по исполнению и соединителю.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM ВКП: КСВН — от 1,15 у KADAMM ВКП-WR90-SMA(в)-У-FBP100 до 1,6 у KADAMM ВКП-WR15-1,85(р)-У-UG-385/UM.

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Комплект поставки модели серии KADAMM ВКП: коаксиально-волноводный переход, паспорт изделия.
