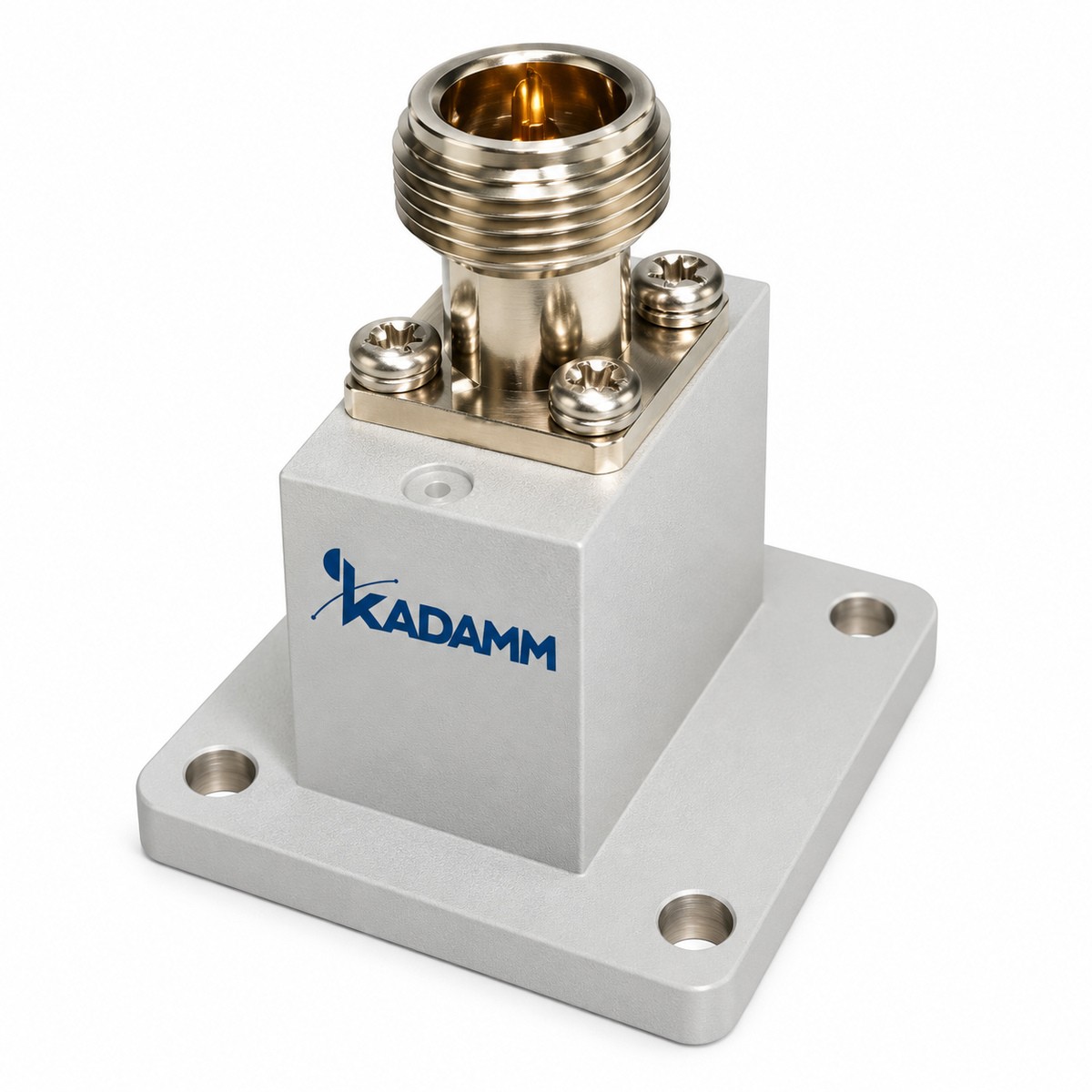

Коаксиально-волноводные переходы торцевые KADAMM ВКП-Т

Серия KADAMM ВКП-Т — 43 модели в диапазоне 320 МГц – 145 ГГц, соединители N, SMA, 2,4 мм, 2,92 мм, 1,85 мм, 1,0 мм. Модели различаются: частоты, мощн., потери, КСВН, волновод.

В серии KADAMM ВКП-Т — 43 модели; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Коаксиально-волноводный переход соединяет коаксиальный тракт с волноводом.

По таблице исполнений KADAMM ВКП-Т: вносимое ослабление от 0,2 до 2,5 дБ; КСВН от 1,25 до 2; допустимая мощность от 1 до 100 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Торцевые переходы. В торцевом переходе коаксиальный соединитель стоит на торце, соосно волноводу, и кабель продолжает линию тракта. Это удобно, когда переход ставится на конце длинной волноводной линии или в стойке, где кабель должен уходить по той же оси. Внутри торцевого перехода волну возбуждает не поперечный зонд, а продольный элемент — ступенчатый гребень или штырь, переходящий от центрального проводника в волновод. Плавная трансформация сопротивлений по длине даёт хорошее согласование в широкой полосе, но делает переход длиннее углового. Длина и габариты каждой модели указаны в таблице; учитывайте их при компоновке, особенно у крупных типоразмеров, где торцевой переход получается длинным. Торцевые переходы выбирают для измерительных схем, где важна прямая линия тракта, и для оборудования с вводом кабеля вдоль оси волновода. Торцевой переход часто используют для подключения анализатора цепей к волноводному изделию на стенде: кабель и волновод остаются на одной оси, и стенд получается компактным в поперечном направлении. Средняя мощность ограничена соединителем, она указана в таблице вместе с материалом корпуса. При длительной эксплуатации соединитель защищают колпачком, когда кабель отключён. Если длина торцевого перехода не помещается в компоновку, выбирайте угловое исполнение того же типоразмера.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM ВКП-Т: средняя мощность, Вт — от 100 у KADAMM ВКП-WR62-N(р)-Т до 1 у KADAMM ВКП-WR6-0,8(в)-Т; вносимые потери, дБ — от 0,2 у KADAMM ВКП-WR2300-N(р)-Т до 2,5 у KADAMM ВКП-WR6-0,8(р)-Т; КСВН — от 1,25 у KADAMM ВКП-WR2300-N(р)-Т до 2,0 у KADAMM ВКП-WR6-0,8(р)-Т.

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Комплект поставки модели серии KADAMM ВКП-Т: коаксиально-волноводный переход, паспорт изделия.
