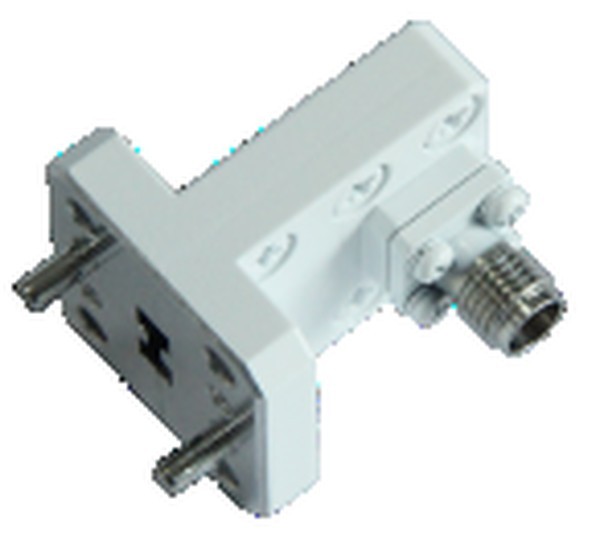

Коаксиально-волноводные переходы для Н-образных (двухгребневых) волноводов KADAMM ВКП-Н

Серия KADAMM ВКП-Н — 32 модели в диапазоне 840 МГц – 40 ГГц, соединители N, SMA, 2,92 мм, 7/16 DIN. Модели различаются: частоты, КСВН, типоразмер волновода, фланец, исполнение.

В серии KADAMM ВКП-Н — 32 модели; типоразмер, диапазон, КСВН, соединитель, фланец и исполнение — в таблице.

Волноводный тракт передаёт СВЧ-энергию внутри металлической трубы прямоугольного, круглого, эллиптического или Н-образного сечения.

Волновод работает в полосе между критической частотой основного типа волны и частотой появления высших типов. Сечения стандартизованы, и у каждого свой фланец; стыкуют только фланцы одного стандарта и сечения.

Коаксиально-волноводный переход соединяет коаксиальный тракт с волноводом.

По таблице исполнений KADAMM ВКП-Н: КСВН от 1,2 до 1,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Переходы для Н-образных волноводов полного ряда. Ряд переходов для двухгребневого волновода с торцевыми и угловыми исполнениями, с вилкой и розеткой соединителя. Широкий диапазон Н-образного сечения позволяет одним переходом подключать широкополосные тракты, для которых в прямоугольном волноводе нужны были бы несколько переходов разных типоразмеров. Центральный проводник соединителя в таком переходе подходит к одному из гребней, а другой гребень служит общим проводником: поле в зазоре между гребнями близко к полю коаксиальной линии, и переход согласован в широкой полосе. Поэтому двухгребневые переходы часто оснащают прецизионными соединителями малого размера. Исполнение и соединитель каждой модели указаны в таблице. При выборе проверьте, что частотный предел соединителя выше верхней частоты двухгребневого типоразмера. Применяют такие переходы в широкополосных измерениях, на стендах ЭМС, в системах радиоэлектронной борьбы. Исполнения различаются полом соединителя — вилка или розетка — и ориентацией выхода: торцевой или угловой; это отражено в обозначении модели. Средняя мощность ограничена коаксиальной частью и указана в таблице. При подключении прецизионного соединителя пользуйтесь тарированным ключом. Двухгребневые переходы используют и для питания широкополосных рупорных антенн: переход со стороны фланца стыкуется с рупором, со стороны соединителя — с кабелем от генератора или анализатора.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM ВКП-Н: КСВН — от 1,2 у KADAMM ВКП-WRD475-N(в)-У-FPWRD475D24 до 1,5 у KADAMM ВКП-WRD250-7/16(р)-У-FPWRD250.

Тракты радиолокаторов, радиорелейных и спутниковых станций, мощных передатчиков, стенды миллиметрового диапазона.

Комплект поставки модели серии KADAMM ВКП-Н: коаксиально-волноводный переход, паспорт изделия.
