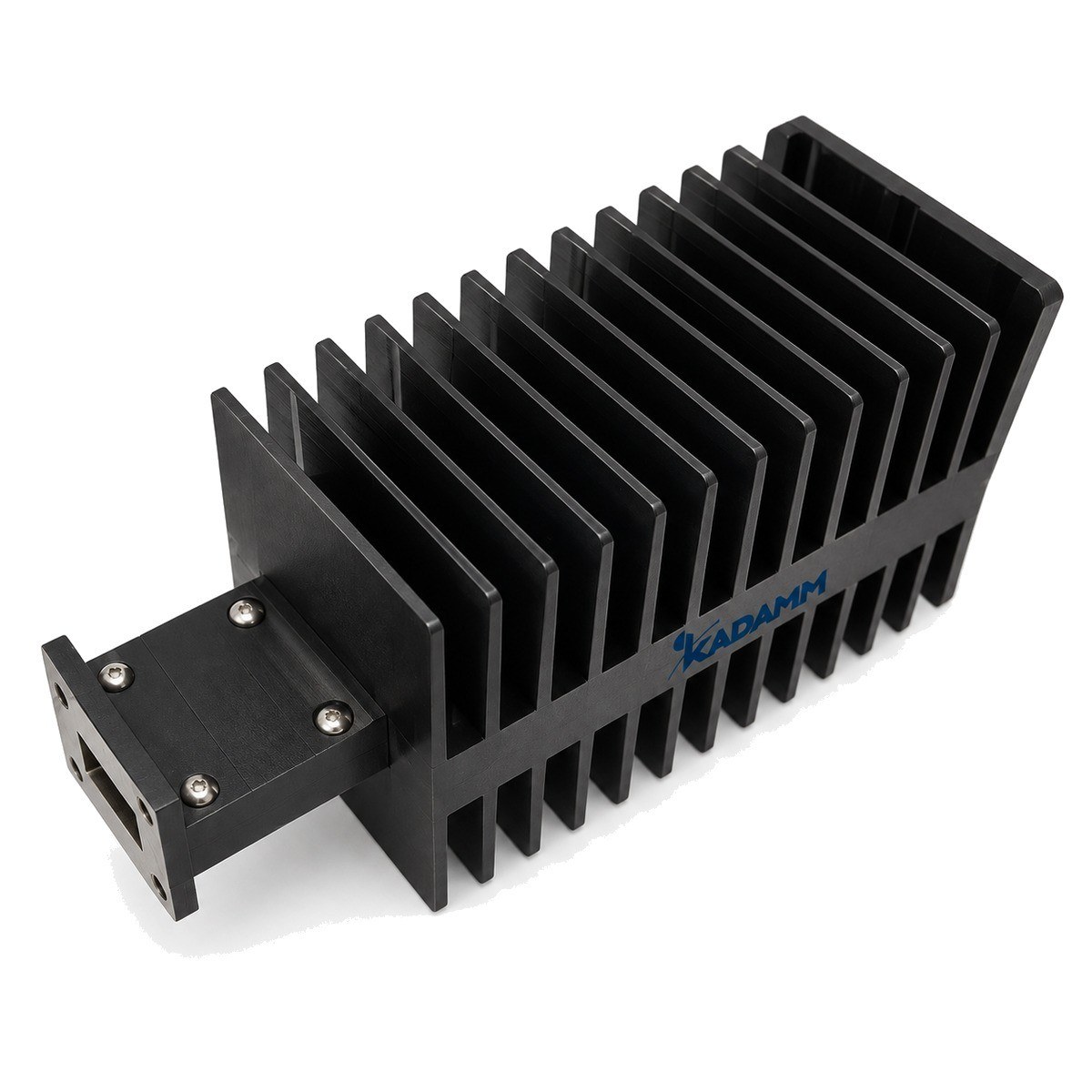

Нагрузки волноводные высокой мощности: 24 модели. Согласованные нагрузки для прямоугольных волноводов.
Волноводная согласованная нагрузка поглощает СВЧ-энергию на конце волноводного тракта. Типоразмер волновода (WR) задаёт рабочий диапазон частот, фланец — способ присоединения.
В серии KADAMM НВ высокой мощности — 24 модели; типоразмер, диапазон, средняя мощность, КСВН и фланец — в таблице.
| Артикул | Частоты, ГГц | Мощность, Вт | КСВН | Типоразмер волновода | Фланец | Температура, °C |
|---|---|---|---|---|---|---|
| KADAMM НВ-WR112-2K5-A-1 | 6,57–10 | 2500 | 1,2 | WR-112 (BJ84) | FBP84 | -55–+125 |
| KADAMM НВ-WR112-2K5-A-2 | 6,57–10 | 2500 | 1,2 | WR-112 (BJ84) | FDP84 | -55–+125 |
| KADAMM НВ-WR137-2K5-A-1 | 5,38–8,17 | 2500 | 1,2 | WR-137 (BJ70) | FBP70 | -55–+125 |
| KADAMM НВ-WR137-2K5-A-2 | 5,38–8,17 | 2500 | 1,2 | WR-137 (BJ70) | FDP70 | -55–+125 |
| KADAMM НВ-WR159-2K5-A-1 | 4,64–7,05 | 2500 | 1,2 | WR-159 (BJ58) | FBP58 | -55–+125 |
| KADAMM НВ-WR159-2K5-A-2 | 4,64–7,05 | 2500 | 1,2 | WR-159 (BJ58) | FDP58 | -55–+125 |
| KADAMM НВ-WR187-2K5-A-1 | 3,94–5,99 | 2500 | 1,2 | WR-187 (BJ48) | FBP48 | -55–+125 |
| KADAMM НВ-WR187-2K5-A-2 | 3,94–5,99 | 2500 | 1,2 | WR-187 (BJ48) | FDP48 | -55–+125 |
| KADAMM НВ-WR19-1K5-A-10 | 39,2–59,6 | 1500 | 1,2 | WR-19 (BJ500) | FUGP500 | -55–+125 |
| KADAMM НВ-WR22-1K5-A-5 | 32,9–50,1 | 1500 | 1,2 | WR-22 (BJ400) | FUGP400 | -55–+125 |
| KADAMM НВ-WR229-2K5-A-1 | 3,22–4,9 | 2500 | 1,2 | WR-229 (BJ40) | FBP40 | -55–+125 |
| KADAMM НВ-WR229-2K5-A-2 | 3,22–4,9 | 2500 | 1,2 | WR-229 (BJ40) | FDP40 | -55–+125 |
| KADAMM НВ-WR28-1K-A-1 | 26,3–40 | 1000 | 1,2 | WR-28 (BJ320) | FBP320 | - |
| KADAMM НВ-WR28-2K5-A-1 | 26,3–40 | 2500 | 1,15 | WR-28 (BJ320) | FBP320 | -55–+125 |
| KADAMM НВ-WR284-2K5-A-2 | 2,6–3,95 | 2500 | 1,2 | WR-284 (BJ32) | FDP32 | -55–+125 |
| KADAMM НВ-WR34-2K5-A-1 | 21,7–33 | 2500 | 1,15 | WR-34 (BJ260) | FBP260 | -55–+125 |
| KADAMM НВ-WR42-2K5-A-1 | 17,6–26,7 | 2500 | 1,15 | WR-42 (BJ220) | FBP220 | -55–+125 |
| KADAMM НВ-WR430-1K-A-2 | 2,17–3,3 | 1000 | 1,25 | WR-430 (BJ22) | FDP22 | 0–+30 |
| KADAMM НВ-WR51-2K5-A-1 | 14,5–22 | 2500 | 1,2 | WR-51 (BJ180) | FBP180 | -55–+125 |
| KADAMM НВ-WR62-2K5-A-1 | 11,9–18 | 2500 | 1,15 | WR-62 (BJ140) | FBP140 | -55–+125 |
| KADAMM НВ-WR75-2K5-A-1 | 9,84–15 | 2500 | 1,2 | WR-75 (BJ120) | FBP120 | -55–+125 |
| KADAMM НВ-WR75-2K5-A-2 | 9,84–15 | 2500 | 1,2 | WR-75 (BJ120) | FDP120 | -55–+125 |
| KADAMM НВ-WR90-2K5-A-1 | 8,2–12,5 | 2500 | 1,2 | WR-90 (BJ100) | FBP100 | -55–+125 |
| KADAMM НВ-WR90-2K5-A-2 | 8,2–12,5 | 2500 | 1,2 | WR-90 (BJ100) | FDP100 | -55–+125 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Материал | алюминий |
Выберите типоразмер волновода вашего тракта, затем нагрузку по средней мощности с запасом и по фланцу.
Он должен совпадать с волноводом тракта; диапазон частот указан в таблице.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Промышленное оборудование Нагрузки волноводные высокой мощности KADAMM НВ высокой мощности от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
