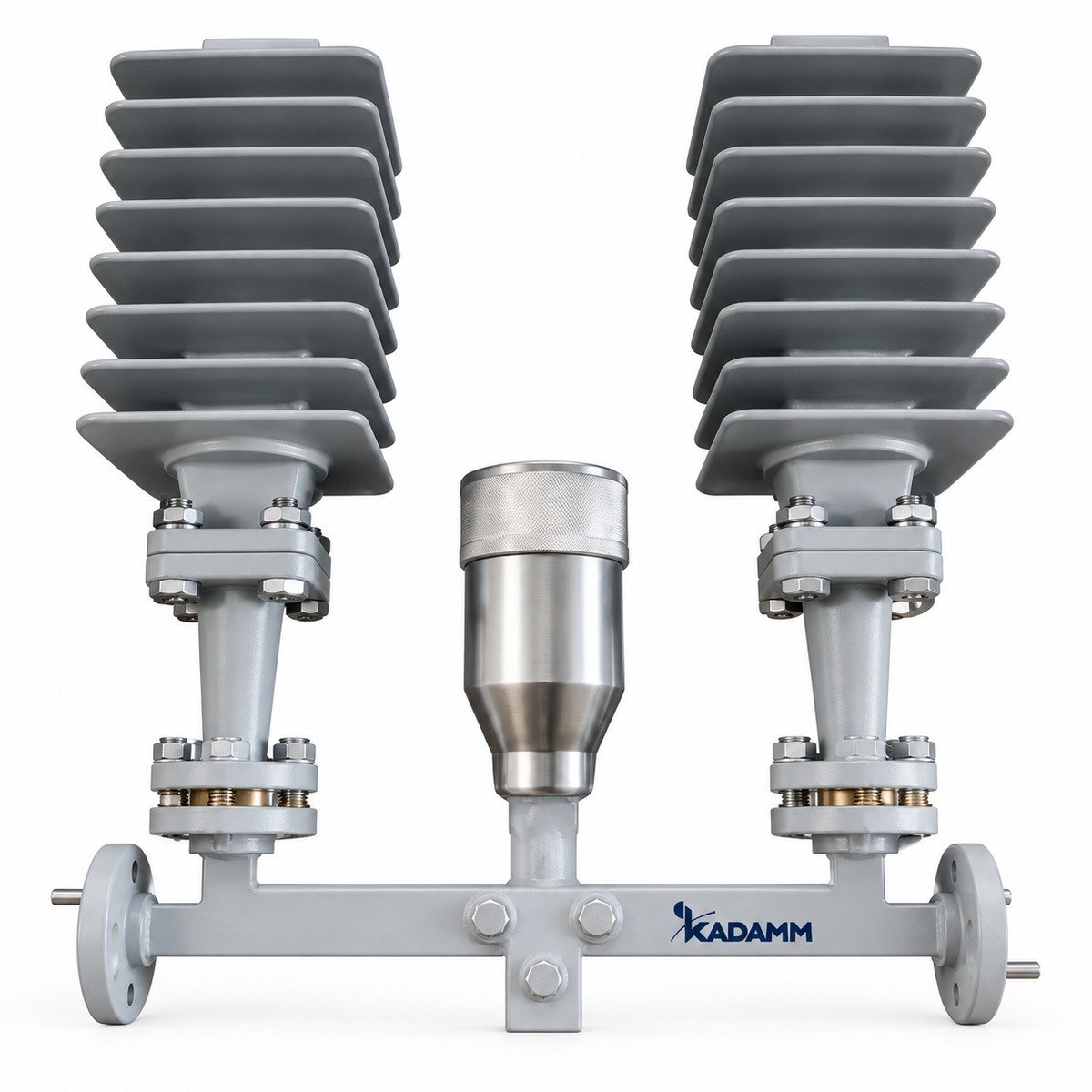

Волноводные аттенюаторы регулируемые высокой мощности: 23 модели, диапазон 960 МГц – 112 ГГц. Изменение ослабления вручную, цифровым кодом или напряжением.
Серия KADAMM АТВР-ВМ — 23 модели в диапазоне 960 МГц – 112 ГГц. Модели различаются: частоты, мощн., КСВН, волновод, фланец.
В серии KADAMM АТВР-ВМ — 23 модели с рабочим диапазоном 960 МГц – 112 ГГц. Параметры каждой модели — в таблице исполнений.
Регулируемый волноводный аттенюатор позволяет плавно менять ослабление в тракте: подбирать уровень сигнала на стенде, выравнивать каналы, калибровать измерительные схемы.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.
Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.
В волноводном аттенюаторе поглощающая пластина стоит вдоль силовых линий электрического поля; у переменных исполнений её положение задают винтом со шкалой.
По таблице исполнений KADAMM АТВР-ВМ: КСВН от 1,25 до 1,3; допустимая мощность от 10 до 4000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
В простейшем исполнении поглощающая пластина перемещается механизмом от узкой стенки к середине сечения — чем ближе к центру, тем сильнее поле и тем больше ослабление. В поляризационном аттенюаторе ослабление задаётся углом поворота поглощающей пластины в круглом волноводе.
Поглощение пропорционально квадрату электрического поля в месте установки пластины; поле максимально в середине широкой стенки. Поляризационный аттенюатор работает иначе: ослабление определяется углом поворота пластины и подчиняется точному тригонометрическому закону, поэтому почти не зависит от частоты.
Регулируемые аттенюаторы высокой мощности. Рассчитаны на мощный тракт: поглощающий элемент и корпус отводят тепло, а механизм выдерживает нагрев. Применяются при испытаниях передатчиков, когда уровень нужно регулировать под нагрузкой.
| Параметр | По серии |
|---|---|
| Моделей в серии | 23 |
| Диапазон частот серии | 960 МГц – 112 ГГц |
| Средняя мощность | 10–4000 Вт |
| КСВН | 1,25–1,3 |
| Типоразмер волновода | по таблице исполнений (вариантов: 23) |
| Фланец | FDP; FBP; FUGP |
| Материал | алюминий; медь |
| Рабочая полоса | 5–10 % |
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|
| KADAMM АТВР-WR10-М | 73,8-112 | 10-200 | 1,3 | WR10 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR112-М | 6,57-9,99 | 10-3000 | 1,25 | WR112 | FBP | медь | ≤10% |
| KADAMM АТВР-WR12-М | 60,5-91,9 | 10-200 | 1,3 | WR12 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR137-М | 5,38-8,17 | 10-3000 | 1,25 | WR137 | FDP | медь | ≤10% |
| KADAMM АТВР-WR15-М | 49,8-75,8 | 10-300 | 1,3 | WR15 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR159-М | 4,64-7,05 | 10-4000 | 1,25 | WR159 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR187-М | 3,94-5,99 | 10-4000 | 1,25 | WR187 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR19-М | 39,2-59,6 | 10-300 | 1,3 | WR19 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR22-М | 32,9-50,1 | 10-600 | 1,3 | WR22 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR229-М | 3,22-4,90 | 10-4000 | 1,25 | WR229 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR28-М | 26,5-40,0 | 10-600 | 1,3 | WR28 | FBP | медь | ≤5% |
| KADAMM АТВР-WR284-М | 2,60-3,95 | 10-4000 | 1,25 | WR284 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR34-М | 21,7-33,0 | 10-600 | 1,3 | WR34 | FBP | медь | ≤10% |
| KADAMM АТВР-WR340-М | 2,17-3,30 | 10-4000 | 1,25 | WR340 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR42-М | 17,6-26,7 | 10-600 | 1,3 | WR42 | FBP | медь | ≤10% |
| KADAMM АТВР-WR430-М | 1,72-2,61 | 10-4000 | 1,25 | WR430 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR51-М | 14,5-22,0 | 10-1000 | 1,25 | WR51 | FBP | медь | ≤10% |
| KADAMM АТВР-WR510-М | 1,45-2,20 | 10-4000 | 1,25 | WR510 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR62-М | 11,9-18,0 | 10-1000 | 1,25 | WR62 | FBP | медь | ≤10% |
| KADAMM АТВР-WR650-М | 1,13-1,73 | 10-4000 | 1,25 | WR650 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR75-М | 9,84-15,0 | 10-3000 | 1,25 | WR75 | FBP | медь | ≤10% |
| KADAMM АТВР-WR770-М | 0,96-1,46 | 10-4000 | 1,25 | WR770 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR90-М | 8,20-12,40 | 10-3000 | 1,25 | WR90 | FBP | медь | ≤10% |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Ослабление, дБ | 0-30 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон. В серии: 0,96–112 ГГц. |
| Рабочая полоса | Полоса, в которой нормированы ослабление и КСВН. В серии: 5–10 %. |
| Типоразмер волновода | Сечение волновода по стандарту WR. В серии: по таблице исполнений (вариантов: 23). |
| КСВН | Согласование входа и выхода. В серии: 1,25–1,3. |
| Средняя мощность, Вт | Длительно допустимая входная мощность. В серии: 10–4000 Вт. |
| Фланец | Тип фланцев. В серии: FDP; FBP; FUGP. |
| Материал | Материал корпуса. В серии: алюминий; медь. |
Выбор внутри серии KADAMM АТВР-ВМ: КСВН — от 1,25 у KADAMM АТВР-WR770-М до 1,3 у KADAMM АТВР-WR10-М.
Аттенюатор ставят так, чтобы шкала была доступна. Ослабление меняют плавно, без ударов по механизму; при точных измерениях учитывают градуировку на рабочей частоте.
Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.
Комплект поставки модели серии KADAMM АТВР-ВМ: аттенюатор, паспорт изделия.
Он снижает уровень до безопасного для входа и одновременно улучшает согласование: отражения от входа прибора ослабляются дважды — на пути туда и обратно.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Ослабление задаётся углом поворота и почти не зависит от частоты.
Потери аттенюатора при нулевом положении механизма.
Для этого предназначены модели высокой мощности.
Серия KADAMM АТВР-ВМ перекрывает 960 МГц – 112 ГГц: KADAMM АТВР-WR770-М — 0,96-1,46; KADAMM АТВР-WR650-М — 1,13-1,73; KADAMM АТВР-WR510-М — 1,45-2,20; KADAMM АТВР-WR430-М — 1,72-2,61; KADAMM АТВР-WR340-М — 2,17-3,30; KADAMM АТВР-WR284-М — 2,60-3,95; KADAMM АТВР-WR229-М — 3,22-4,90; KADAMM АТВР-WR187-М — 3,94-5,99; ещё 15 в таблице исполнений.
У всех 23 модели серии KADAMM АТВР-ВМ: Ослабление, дБ — 0-30.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТВР-ВМ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТВР-ВМ могут уточняться без уведомления.
Поставляем Волноводные аттенюаторы регулируемые высокой мощности KADAMM АТВР-ВМ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
