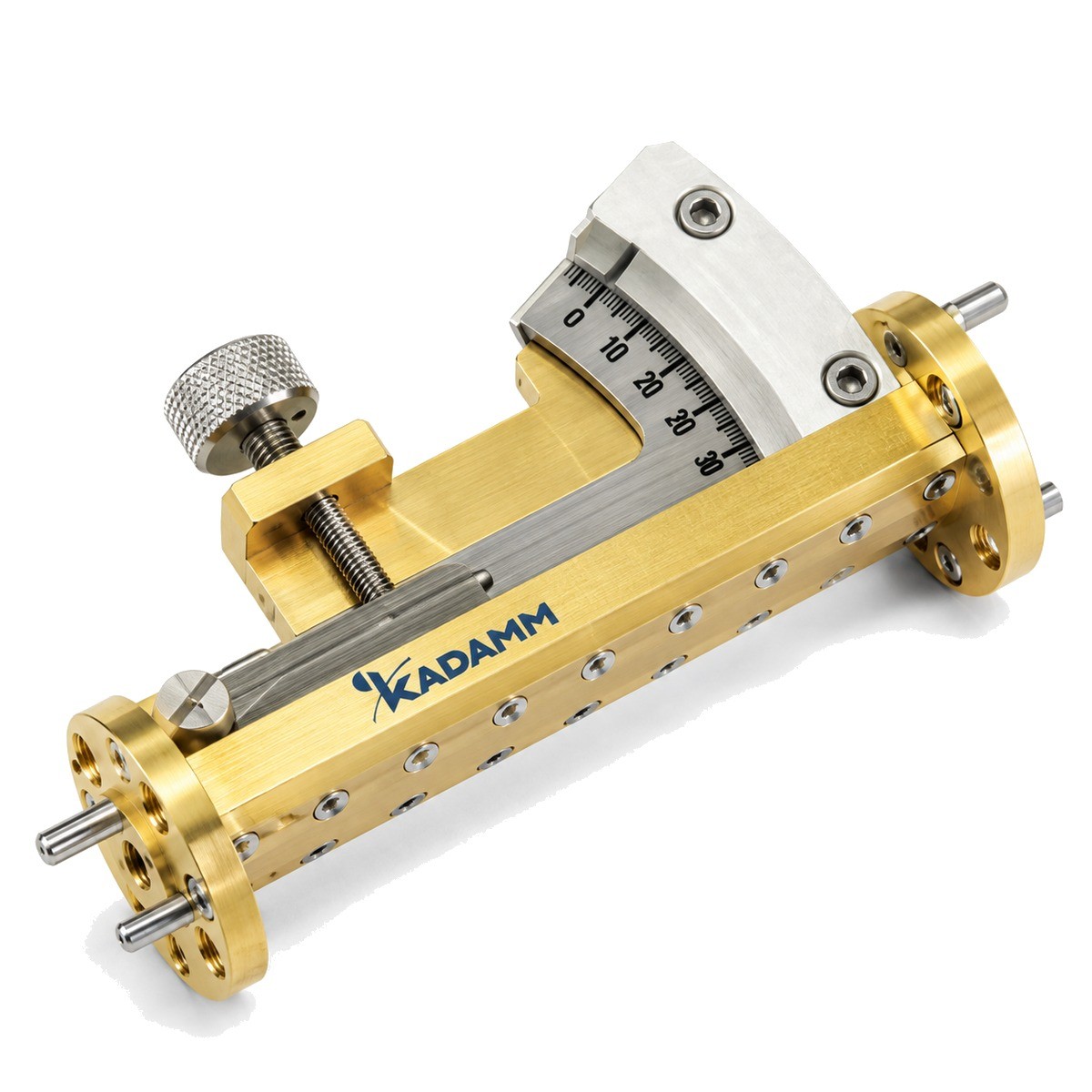

Волноводные аттенюаторы плавно регулируемые: 26 моделей, диапазон 960 МГц – 260 ГГц. Изменение ослабления вручную, цифровым кодом или напряжением.
Состав серии KADAMM АТВР: 26 моделей, диапазон 960 МГц – 260 ГГц. Чем модели отличаются одна от другой: частоты, КСВН, типоразмер волновода, диапазон ослабления, фланец.
Состав серии KADAMM АТВР — 26 моделей на диапазон 960 МГц – 260 ГГц. Параметры каждой модели — в таблице исполнений.
Регулируемый волноводный аттенюатор позволяет плавно менять ослабление в тракте: подбирать уровень сигнала на стенде, выравнивать каналы, калибровать измерительные схемы.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.
Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.
В волноводном аттенюаторе поглощающая пластина стоит вдоль силовых линий электрического поля; у переменных исполнений её положение задают винтом со шкалой.
Сводка по таблице исполнений KADAMM АТВР: КСВН 1,25–2; точная цифра зависит от исполнения. Цифры нормируются по каждому артикулу, а не по серии в целом: смотрите строку нужной модели.
В простейшем исполнении поглощающая пластина перемещается механизмом от узкой стенки к середине сечения — чем ближе к центру, тем сильнее поле и тем больше ослабление. В поляризационном аттенюаторе ослабление задаётся углом поворота поглощающей пластины в круглом волноводе.
Поглощение пропорционально квадрату электрического поля в месте установки пластины; поле максимально в середине широкой стенки. Поляризационный аттенюатор работает иначе: ослабление определяется углом поворота пластины и подчиняется точному тригонометрическому закону, поэтому почти не зависит от частоты.
Плавно регулируемые аттенюаторы. Аттенюаторы с перемещаемой поглощающей пластиной; диапазон ослабления указан в таблице. Механизм имеет шкалу, но ослабление при одном положении зависит от частоты — для точных измерений аттенюатор градуируют на рабочей частоте.
| Параметр | По серии |
|---|---|
| Моделей в серии | 26 |
| Диапазон частот серии | 960 МГц – 260 ГГц |
| КСВН | 1,25–2 |
| Типоразмер волновода | по таблице исполнений (вариантов: 26) |
| Диапазон ослабления | 0–30 дБ |
| Фланец | FDP; FBP; FUGP; UG-387/U-M |
| Материал | алюминий; медь |
| Артикул | Частоты, ГГц | КСВН | Типоразмер волновода | Диапазон ослабления, дБ | Фланец | Материал |
|---|---|---|---|---|---|---|
| KADAMM АТВР-WR10 | 75–110 | 1,4 | WR-10 | 0–30 | — | — |
| KADAMM АТВР-WR10-МД | 73,8–112 | 1,3 | WR10 | 0–30 | FUGP | медь |
| KADAMM АТВР-WR112 | 6,57–9,99 | 1,25 | WR112 | 0–30 | FBP | медь |
| KADAMM АТВР-WR12 | 60,5–91,5 | 1,4 | WR-12 | 0–30 | — | — |
| KADAMM АТВР-WR12-МД | 60,5–91,9 | 1,3 | WR12 | 0–30 | FUGP | медь |
| KADAMM АТВР-WR137 | 5,38–8,17 | 1,25 | WR137 | 0–30 | FDP | медь |
| KADAMM АТВР-WR15 | 49,8–75,8 | 1,3 | WR-15 | 0–30 | — | — |
| KADAMM АТВР-WR159 | 4,64–7,05 | 1,25 | WR159 | 0–30 | FDP | алюминий |
| KADAMM АТВР-WR187 | 3,94–5,99 | 1,25 | WR187 | 0–30 | FDP | алюминий |
| KADAMM АТВР-WR19 | 39,2–59,6 | 1,3 | WR19 | 0–30 | FUGP | медь |
| KADAMM АТВР-WR22 | 32,9–50,1 | 1,3 | WR22 | 0–30 | FUGP | медь |
| KADAMM АТВР-WR229 | 3,22–4,90 | 1,25 | WR229 | 0–30 | FDP | алюминий |
| KADAMM АТВР-WR28 | 26,5–40,0 | 1,3 | WR28 | 0–30 | FBP | медь |
| KADAMM АТВР-WR284 | 2,60–3,95 | 1,25 | WR284 | 0–30 | FDP | алюминий |
| KADAMM АТВР-WR34 | 21,7–33,0 | 1,3 | WR34 | 0–30 | FBP | медь |
| KADAMM АТВР-WR340 | 2,17–3,30 | 1,25 | WR340 | 0–30 | FDP | алюминий |
| KADAMM АТВР-WR4 | 170–260 | 2,0 (тип.) | WR4 | 0–25 | UG-387/U-M | медь |
| KADAMM АТВР-WR42 | 17,6–26,7 | 1,3 | WR42 | 0–30 | FBP | медь |
| KADAMM АТВР-WR430 | 1,72–2,61 | 1,25 | WR430 | 0–30 | FDP | алюминий |
| KADAMM АТВР-WR51 | 14,5–22,0 | 1,25 | WR51 | 0–30 | FBP | медь |
| KADAMM АТВР-WR510 | 1,45–2,20 | 1,25 | WR510 | 0–30 | FDP | алюминий |
| KADAMM АТВР-WR62 | 11,9–18,0 | 1,25 | WR62 | 0–30 | FBP | медь |
| KADAMM АТВР-WR650 | 1,13–1,73 | 1,25 | WR650 | 0–30 | FDP | алюминий |
| KADAMM АТВР-WR75 | 9,84–15,0 | 1,25 | WR75 | 0–30 | FBP | медь |
| KADAMM АТВР-WR770 | 0,96–1,46 | 1,25 | WR770 | 0–30 | FDP | алюминий |
| KADAMM АТВР-WR90 | 8,20–12,40 | 1,25 | WR90 | 0–30 | FBP | медь |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Параметры нормированы только у части моделей серии, у прочих они не задаются.
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 0,5 — KADAMM АТВР-WR10, KADAMM АТВР-WR12 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон. В серии: 0,96–260 ГГц. |
| Типоразмер волновода | Сечение волновода по стандарту WR. В серии: по таблице исполнений (вариантов: 26). |
| Диапазон ослабления, дБ | Пределы регулировки ослабления. В серии: 0–30 дБ. |
| КСВН | Согласование входа и выхода. В серии: 1,25–2. |
| Фланец | Тип фланцев. В серии: FDP; FBP; FUGP; UG-387/U-M. |
| Материал | Материал корпуса. В серии: алюминий; медь. |
Как меняются параметры по серии KADAMM АТВР: КСВН — от 1,25 у KADAMM АТВР-WR770 до 2,0 (тип.) у KADAMM АТВР-WR4.
Аттенюатор ставят так, чтобы шкала была доступна. Ослабление меняют плавно, без ударов по механизму; при точных измерениях учитывают градуировку на рабочей частоте.
Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.
Что получает заказчик по модели серии KADAMM АТВР: аттенюатор, к нему — паспорт изделия.
Он снижает уровень до безопасного для входа и одновременно улучшает согласование: отражения от входа прибора ослабляются дважды — на пути туда и обратно.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Ослабление задаётся углом поворота и почти не зависит от частоты.
Потери аттенюатора при нулевом положении механизма.
Для этого предназначены модели высокой мощности.
Модели KADAMM АТВР вместе закрывают 960 МГц – 260 ГГц. Полосы по артикулам: KADAMM АТВР-WR10 — 75–110; KADAMM АТВР-WR12 — 60,5–91,5; KADAMM АТВР-WR15 — 49,8–75,8; KADAMM АТВР-WR770 — 0,96–1,46; KADAMM АТВР-WR650 — 1,13–1,73; KADAMM АТВР-WR510 — 1,45–2,20; KADAMM АТВР-WR430 — 1,72–2,61; KADAMM АТВР-WR340 — 2,17–3,30; ещё 18 — в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТВР — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТВР могут уточняться без уведомления.
Поставляем Волноводные аттенюаторы плавно регулируемые KADAMM АТВР под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Согласованная нагрузка поглощает мощность, короткозамкнутая полностью отражает, рассогласованная отражает заданную часть. Разбираем, где нужна каждая, чем пластина отличается от нагрузки со смещением и волноводного…
Аттенюатор подбирают четырьмя решениями: диапазон частот, номинал ослабления, средняя мощность и тип соединителя. Ошибка чаще всего одна — берут нужный номинал без запаса по мощности, и аттенюатор греется, а ослабление…
Неправильный адаптер в измерительном тракте не просто вносит потери — он делает результат измерения недостоверным. Разбираем, как выбрать правильно от 0 до 40 ГГц.
Гибкие секции Flex Twist, эллиптические волноводы EW/EWP, жёсткие WR-секции, герметизирующие окна и комплекты заземления. Разбираем, чем отличаются, как выбирать по частоте и фланцу, что покупают чаще всего и как…
